112 124 PLC Splitter

1x12/1 × 24 PLC splitter steel tiub Pakej 60x12x4 dan 80x20x4mm, dengan 900μm tiub longgar 1.0+0.1/-0m, penyambung SC/APC.Spesifikasi Prestasi:ParameterSimbolSpesifikasiUnitNombor saluranCh1 × 121 × 24Operasi panjang gelombang1260 ~ 1650nmUjian panjang gelombang1310/1550nmNisbah spekt......

Hantar Pertanyaan

Penerangan Produk

1x12/1 × 24 PLC splitter steel tiub Pakej 60x12x4 dan 80x20x4mm, dengan 900μm tiub longgar 1.0+0.1/-0m, penyambung SC/APC.

Spesifikasi Prestasi:

Parameter	Simbol	Spesifikasi		Unit
Nombor saluran	Ch	1 × 12	1 × 24
Operasi panjang gelombang		1260 ~ 1650		nm
Ujian panjang gelombang		1310/1550		nm
Nisbah spektrum		8.333%	4.166%	%
Kehilangan sisipan1	Il	≤12.5	≤16.0	db
Keseragaman	Uni	≤1.2	≤1.6	db
Kerugian bergantung kepada polarisasi	PDL	≤0.35	≤0.40	db
Kerugian pulangan	Rl	≥55		db
Directivity2	Dir	≥55		db
Input kuasa optik	P	100		mw
Jenis serat		Fiber ITU-T G657 A1
Jenis Pigtail		Semua pelabuhan: tiub longgar 900μm putih
Panjang input		1.0 +0.1/-0		m
Panjang output		1.0 +0.1/-0		m
Penyambung		Semua pelabuhan: SC/APC
Tanda kabel		1x12 plc: dalam 、 1 、2 ... ... 11 、 12 1x24 plc: dalam 、 1 、2 ... ... 23 、 24
Dimensi pakej (l) × (w) × (h)	Pkg	1x12 PLC: 60x12x4 1x24 PLC: 80x20x6		mm
Suhu operasi	Atas	-40 ~ +85		℃
Suhu penyimpanan	Tst	-40 ~ +85		℃

*Nota: 1. Semua nilai kehilangan penyisipan termasuk kehilangan penyambung.

Peta lakaran:

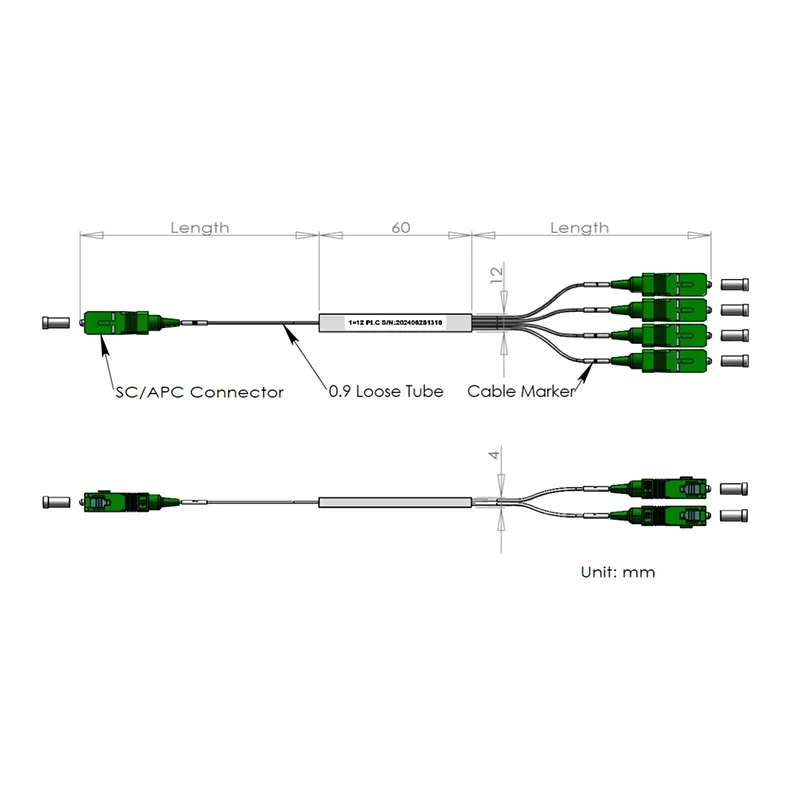

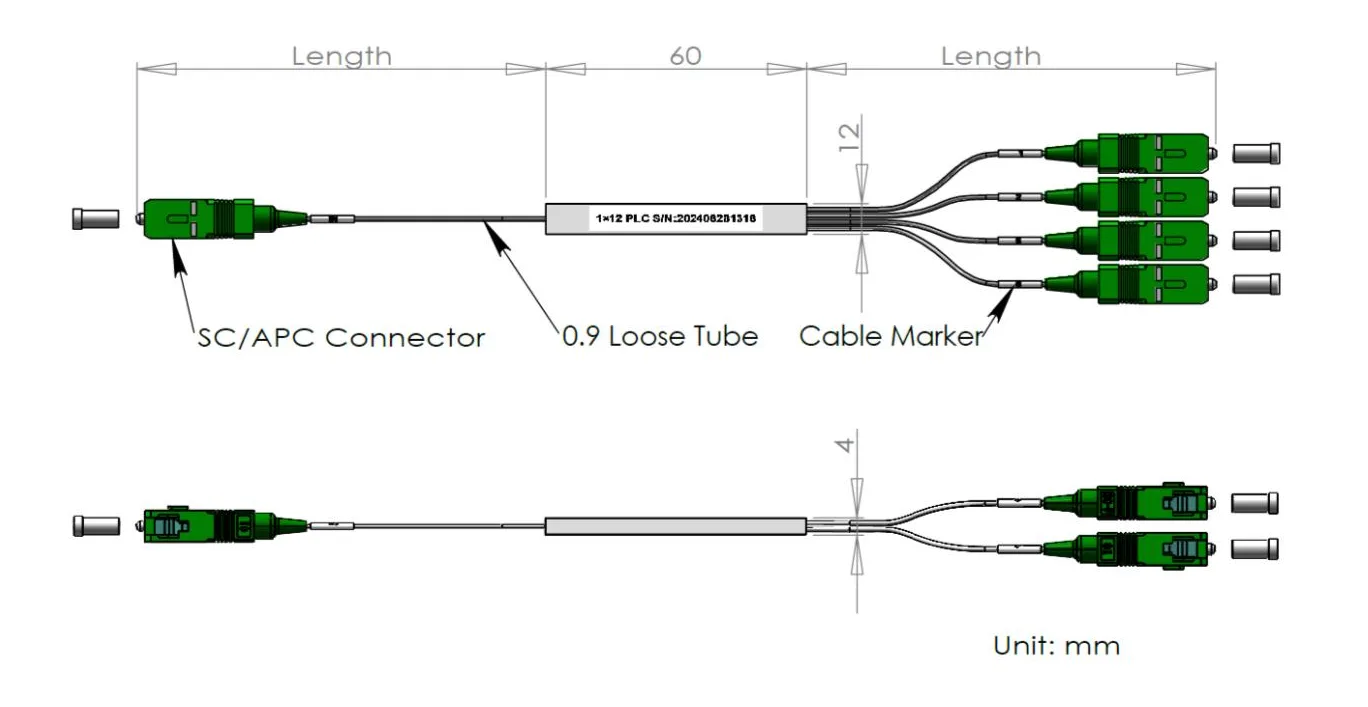

Splitter 1x12 PLC

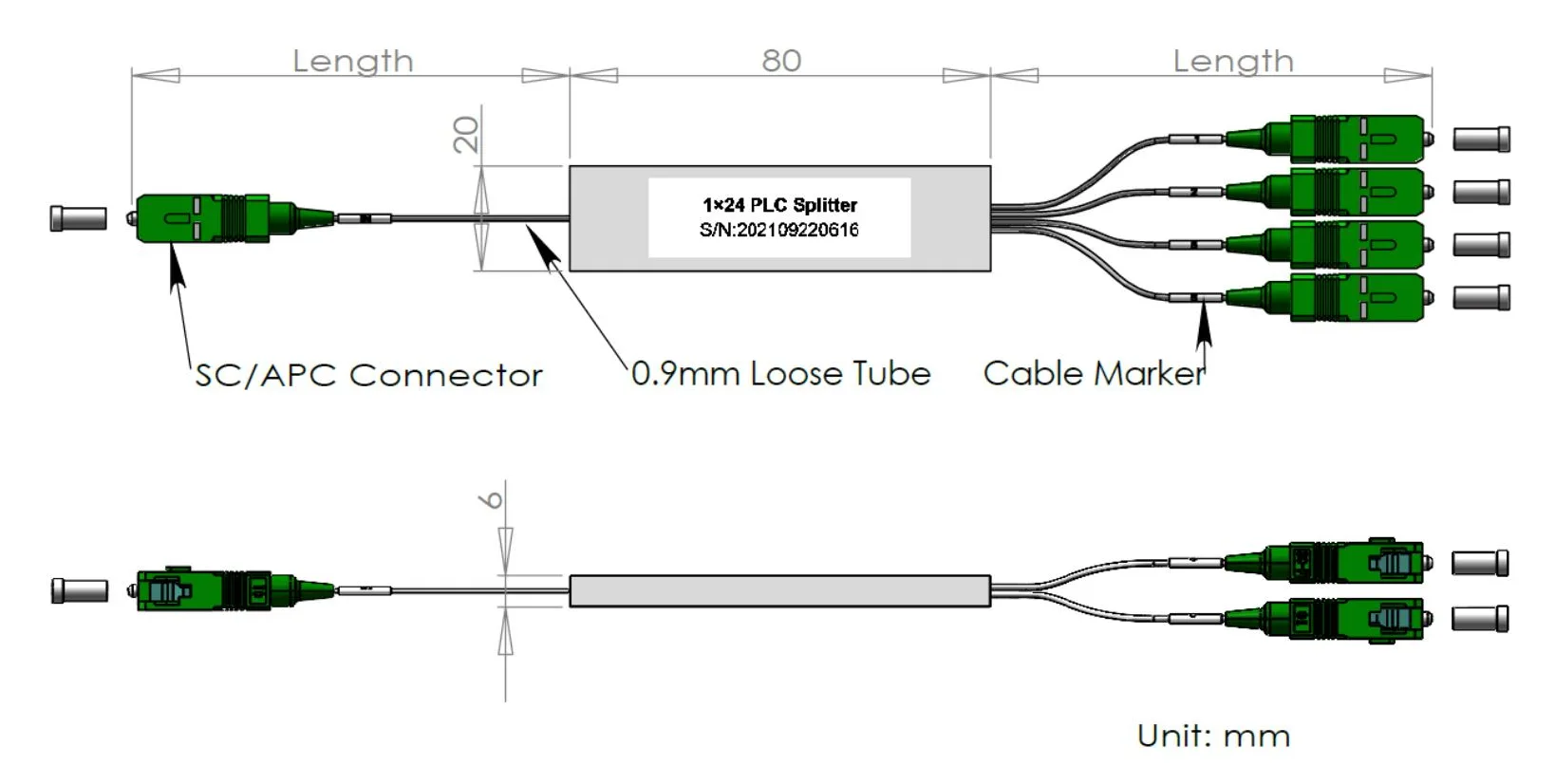

Splitter 1x24 PLC

Laporan Ujian:

1. Laporan ujian dengan nilai yang tepat untuk dimasukkan ke dalam pembungkusan.

Contoh Laporan: 1x12 Mini 0.9mm PLC Splitter Sheet Data

Panjang gelombang operasi (nm)	1260-1650	Tarikh diperiksa	2024/11/30
P/n:	1x12-0.9-in 1.0m-out 1.0m-scapc	Dosa:	21113000001
Jenis serat	G657A2	Panjang serat (m)	In≥1.0m/keluar> 1.0m
Jenis penyambung	Sciapc	Dimensi Pakej (mm)	60x12x4
Suhu penyimpanan	-40 ~+85 ℃	Suhu operasi	-40 ~+85 ℃

ltem	(Db)		PDL (DB)		RL (DB)
Panjang gelombang (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Spesifikasi.	Max.12.50		Max.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Lulus	Lulus
Port 2	12.24	12.35	0.16	0.06	Lulus	Lulus
Port 3	12.22	12.20	0.12	0.07	Lulus	Lulus
Port 4	12.30	12.24	0.04	0.04	Lulus	Lulus
Port 5	12.24	12.25	0.11	0.05	Lulus	Lulus
Port 6	12.35	12.29	0.11	0.01	Lulus	Lulus
Port 7	12.42	12.44	0.21	0.11	Lulus	Lulus
Port 8	12.23	12.18	0.11	0.01	Lulus	Lulus
Port 9	12.27	12.19	0.21	0.10	Lulus	Lulus
Port 10	12.38	12.17	0.02	0.04	Lulus	Lulus
Port 11	12.29	12.21	0.11	0.06	Lulus	Lulus
Port 12	12.42	12.27	0.08	0.07	Lulus	Lulus
Input	Na				Na
Maks	12.43	12.44	0.21	0.11	N/a
Min.	12.22	12.18	0.04	0.01	N/a
Purata	12.30	12.29	0.13	0.05	Na
Keseragaman (≤0.8db)	0.21	0.27	Directivity (db)		> 55
