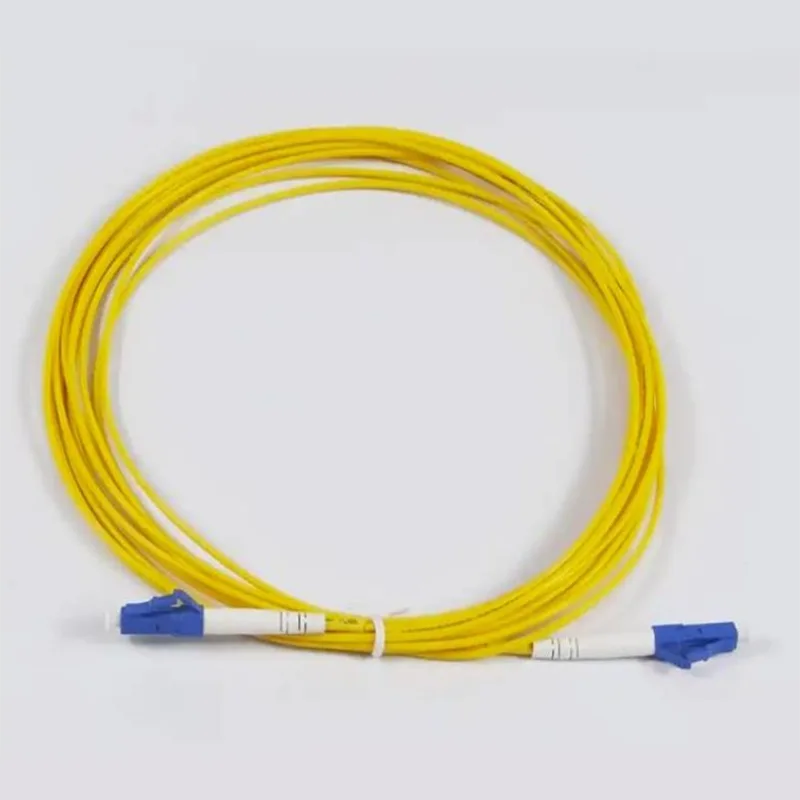

Kabel Bulat 3mm LC/UPC- LC/UPC Patch Cord

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Hantar Pertanyaan

Penerangan Produk

TheKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Patch Cordadalah komponen penting untuk persekitaran tampalan gentian optik berketumpatan tinggi. Dikilangkan oleh Orientalfiber, jenama di bawah kumpulan Jiangsu Xuben Photoelectric Technology, kord tampalan ini mendapat manfaat daripada pangkalan pengeluaran 15,000 meter persegi dan proses pembuatan termaju. Dengan memilih untuk mendapatkan sumberKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Patch Cord, jurutera rangkaian menerima produk yang disokong oleh pensijilan ISO9001 dan ISO45001, memastikan prestasi yang boleh dipercayai dalam pusat data kritikal dan hab telekomunikasi di seluruh dunia.

Reka Bentuk Teknikal dan Integriti Isyarat

Kejuruteraan di sebalikKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Patch Cordmemfokuskan pada ketepatan tinggi dan pengecilan isyarat rendah. Menggunakan gentian mod tunggal G657A1, kabel ini direka bentuk untuk mengendalikan permintaan fizikal penghalaan kabel moden.

Komponen Ketepatan dan Kualiti Binaan

Penyambung Ketepatan Tinggi LC/UPC: Penyambung LC faktor bentuk kecil membolehkan ketumpatan port meningkat dalam suis dan panel tampalan. Pengilat UPC (Ultra Physical Contact) memastikan kehilangan pulangan sebanyak ≥50dB, yang merupakan standard untuk aplikasi Ethernet berkelajuan tinggi.
Jaket LSZH 3.0mm: Tidak seperti alternatif 2.0mm yang lebih nipis, kabel bulat 3mm memberikan perlindungan mekanikal yang dipertingkatkan. Bahan Low Smoke Zero Halogen (LSZH) memastikan pematuhan keselamatan untuk pemasangan dalaman, terutamanya dalam pemasangan kabel riser dan mendatar.
Teknologi Ferrule Seramik: Setiap penyambung mempunyai ferrule seramik gred tinggi yang mengekalkan penjajaran tepat lebih daripada 800 kitaran mengawan.
Ketidakpekaan Bengkok: Dengan jejari lenturan minimum ≥20mm, kord ini mengekalkan integriti isyarat walaupun apabila diarahkan melalui selekoh sempit dalam rak pelayan yang sesak.

Aplikasi Industri Serbaguna

Aplikasi daripadaKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Patch Cordmerentasi pelbagai sektor, menyediakan lapisan fizikal yang stabil yang diperlukan untuk perkhidmatan jalur lebar tinggi.

Pusat Data Perusahaan dan Sistem Ethernet

Dalam teras rangkaian, kord tampalan ini menyambungkan transceiver berkelajuan tinggi ke bingkai pengedaran. Jaket LSZH kuning memberikan pengenalan yang jelas untuk pautan gentian mod tunggal, memudahkan penyelenggaraan dan penyelesaian masalah yang lebih mudah.

FTTH dan Infrastruktur Jalur Lebar

Sebagai pilihan utama untuk penggunaan Fiber-to-the-Home (FTTH), ketahanan kabel 3mm menjadikannya sesuai untuk sambungan antara terminal rangkaian optik (ONT) dan kotak pengedaran. Ia menyokong penghantaran video, data dan perkhidmatan suara yang lancar kepada pengguna akhir.

Perhubungan Perindustrian dan Pengangkutan

Di luar IT standard, produk Orientalfiber disepadukan ke dalam grid kuasa elektrik dan sistem komunikasi transit rel. Pembinaan teguhKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Patch Cordmemastikan mereka dapat menahan getaran dan turun naik alam sekitar yang terdapat dalam sambungan bahagian hadapan industri.

Soalan Lazim (FAQ)

Apa are faedah utama diameter 3mm untuk kord tampalan LC/UPC ini?

Diameter 3mm menawarkan kekuatan tegangan dan rintangan remuk yang unggul berbanding kord tampalan yang lebih nipis. Ini menjadikanKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Patch Cordlebih sesuai untuk kabel tulang belakang dan mendatar di mana kabel mungkin tertakluk kepada pengendalian yang lebih fizikal.

Adakah penyambung LC/UPC menyokong penghantaran data berkelajuan tinggi?
ya. Penyambung LC/UPC ialah piawaian industri untuk aplikasi gentian mod tunggal. Dengan kehilangan pulangan sebanyak ≥50dB dan kehilangan sisipan yang rendah, ia serasi sepenuhnya dengan aplikasi Ethernet 10G, 40G dan 100G.

Bolehkah kabel ini digunakan dalam persekitaran dengan turun naik suhu yang luas?
TheKabel Bulat Orientalfiber 3mm LC/UPC- LC/UPC Patch Corddinilai untuk operasi antara -25°C dan +65°C, menjadikannya boleh dipercayai untuk kedua-dua pusat data terkawal iklim dan kandang telekomunikasi tidak terbaja.

Adakah kord tampalan ini diuji kilang?
Ya, setiap unit ditamatkan 100% kilang dan menjalani ujian yang ketat untuk memastikan ia memenuhi piawaian optik dan mekanikal yang ditetapkan sebelum dihantar kepada pelanggan.

Permohonan:

● Pusat data

● Aplikasi Ethernet

● Aplikasi FTTH

● Aplikasi tulang belakang, mendatar dan riser

● Perkhidmatan video, data dan suara

● Aplikasi peralatan ujian

ciri-ciri:

● Penyambung ketepatan tinggi

● Pengilat muka hujung UPC&APC

● SC, LC, semua penyambung gentian tunggal

● Panjang tersuai tersedia

● 100% kilang ditamatkan dan diuji

● Mematuhi ROHS

Spesifikasi Teknikal:

Pembinaan	Unit	Penerangan
Mod Gentian		Mod tunggal: ITU-T G657A1
Kiraan Serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan Sisipan	dB	≤0.30
Kerugian Pulangan	dB	≥50(UPC)
Diameter Gentian Penampan Ketat	um	900
Warna Gentian Penampan Ketat		putih
Warna Jaket Kabel		kuning
Bahan Jaket Kabel		LSZH
Diameter Kabel	mm	Φ3.0 ±0.20
Panjang	m	3.0 +0.1/-0
Jenis penyambung		LC/UPC (Biru)
Pengilat muka akhir		UPC
Bahan Ferrule		Seramik
Kebolehulangan Sambungan		> 800 kali
Jejari Lentur Minimum	mm	≥20
Pertemuan pengekalan gentian/kabel	N	50N±2N pada tempoh 5N/s 120s
Suhu Operasi	℃	-25 ℃ ~ +65 ℃
Suhu Penyimpanan	℃	-25 ℃ ~ +65 ℃

Lukisan berdimensi:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

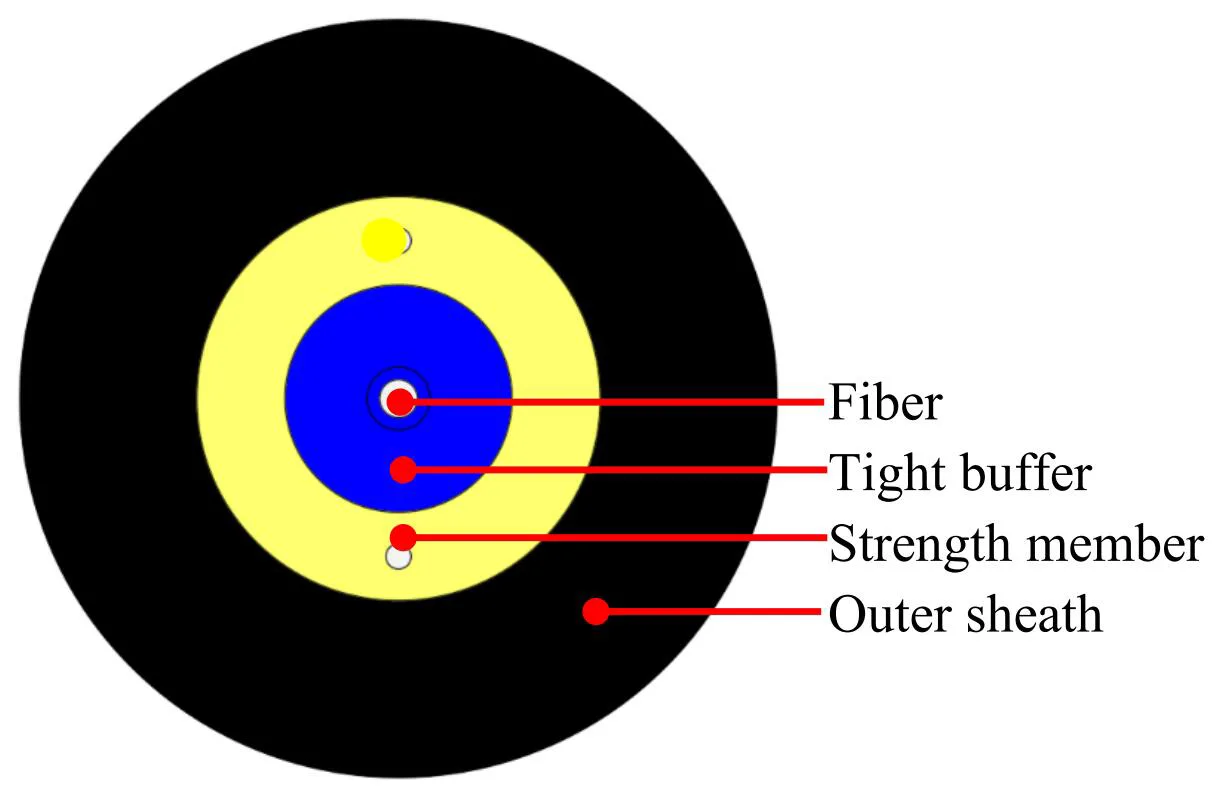

Pembinaan Kabel:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

barang		Spesifikasi
Serat penampan yang ketat	Kiraan serat	1
	Jenis gentian	G.657A1
	Warna Gentian	Biru
	bahan	LSZH
	Diameter	Φ0.9 ± 0.05mm
	Warna penimbal yang ketat	putih
Ahli kekuatan	bahan	Benang poliester
Sarung luar	bahan	LSZH
	Diameter	Φ3.0 ± 0.2 mm
	Warna sarung luar	kuning
Tanda dakwat	warna	Hitam

Ciri gentian:

Semua ciri gentian kabel (gentian kabel siap) hendaklah, sekurang-kurangnya, menurut Pengesyoran ITU-T G.657A1 dan hendaklah seperti berikut.

item	Spesifikasi
Jenis gentian	Mod tunggal
Bahan gentian	Silika terdop
Pekali pengecilan @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Panjang gelombang pemotongan kabel	≤ 1260 nm
Panjang gelombang penyebaran sifar	1300 ~ 1324 nm
Cerun serakan sifar	≤ 0.092 ps/(nm².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Penyerakan kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
Diameter medan mod @ 1310 nm	8.8±0.4um
Ralat ketumpuan Teras / Berpakaian	≤ 0.5 um
Diameter pelapisan	125.0 ± 0.7 um
Pelapisan bukan pekeliling	≤5%
Diameter salutan utama	242 ± 7 um
Concentricity Primary Coating / Coating	≤10 µm
Salutan bukan pekeliling	≤0.7%
Pengecilan dengan Kehilangan lenturan Kabel 1 pusingan 1 jejari 10mm 10 pusingan 1 jejari 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km
