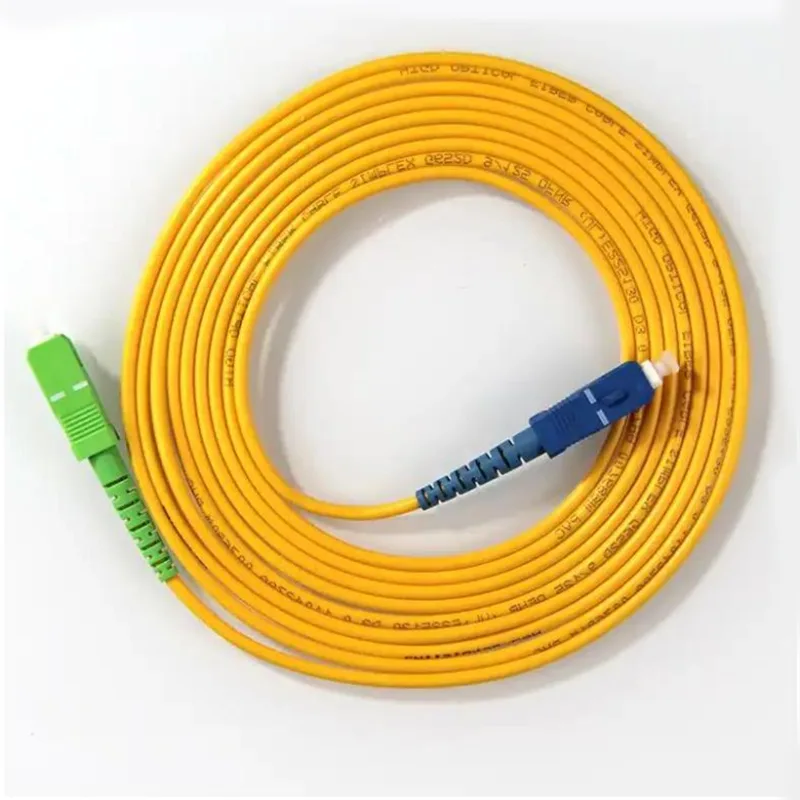

Kabel Bulat 3mm Kord Tampalan SC/APC- SC/UPC

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Hantar Pertanyaan

Penerangan Produk

Kord Tampalan Kabel Bulat Orientalfiber 3mm SC/APC- SC/UPC dibina menggunakan gentian mod tunggal G657A1, menyokong aplikasi yang memerlukan kedua-dua rintangan lentur dan pengecilan isyarat rendah. Dengan diameter luar 3.0mm dan jaket LSZH, kabel ini sesuai untuk persekitaran dalaman di mana keselamatan dan pengurusan kabel adalah penting.

Sebagai pengilang dan pembekal China, Orientalfiber memastikan setiap kord tampalan ditamatkan dari kilang dan diuji sebelum penghantaran. Gabungan penyambung SC/APC dan SC/UPC membolehkan penggunaan fleksibel merentas antara muka rangkaian yang berbeza, mengurangkan kebimbangan keserasian semasa pemasangan.

Senario Aplikasi

Sistem kabel pusat data dan sambungan rak ke rak
Pemasangan FTTH (Fiber to the Home).
Ethernet dan penghantaran rangkaian jalur lebar
Pengkabelan tulang belakang, mendatar dan riser
Video, data dan sistem penghantaran isyarat suara
Sambungan peralatan ujian dan pengukuran optik

Ciri Teras

Prestasi Penyambung Stabil

Penyambung SC/APC dan SC/UPC memastikan pantulan belakang rendah dan penghantaran isyarat yang stabil
Ferrules seramik menyediakan penjajaran gentian yang tepat
Menyokong sambungan berulang dengan prestasi yang konsisten

Prestasi Optik Terkawal

Kehilangan sisipan dikawal pada ≤0.30 dB
Kerugian pulangan ≥55 dB (APC) dan ≥50 dB (UPC)
Dioptimumkan untuk tingkap transmisi 1310nm dan 1550nm

Reka Bentuk Kabel Fleksibel dan Tahan Lama

Struktur kabel bulat 3mm untuk penghalaan dan pengendalian yang lebih mudah
Gentian G657A1 menyokong keadaan lenturan yang lebih ketat
Jejari lentur minimum ≥20mm untuk senario pemasangan praktikal

Keselamatan dan Pematuhan

Jaket LSZH (Low Smoke Zero Halogen) untuk keperluan keselamatan dalaman
Bahan yang mematuhi ROHS
Julat suhu operasi dari -25 ℃ hingga + 65 ℃

Spesifikasi Teknikal:

Pembinaan	Unit	Penerangan
Mod Gentian		Mod tunggal: ITU-T G657A1
Kiraan Serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan Sisipan	dB	≤0.30
Kerugian Pulangan	dB	≥55(APC) ≥50(UPC)
Diameter Gentian Penampan Ketat	um	900
Warna Gentian Penampan Ketat		putih
Warna Jaket Kabel		kuning
Bahan Jaket Kabel		LSZH
Diameter Kabel	mm	Φ3.0 ±0.20
Panjang	m	3.0 +0.1/-0
Jenis penyambung		SC/APC (Hijau) SC/UPC (Biru)
Pengilat muka akhir		APC dan UPC
Bahan Ferrule		Seramik
Kebolehulangan Sambungan		> 800 kali
Jejari Lentur Minimum	mm	≥20
Pertemuan pengekalan gentian/kabel	N	50N±2N pada tempoh 5N/s 120s
Suhu Operasi	℃	-25 ℃ ~ +65 ℃
Suhu Penyimpanan	℃	-25 ℃ ~ +65 ℃

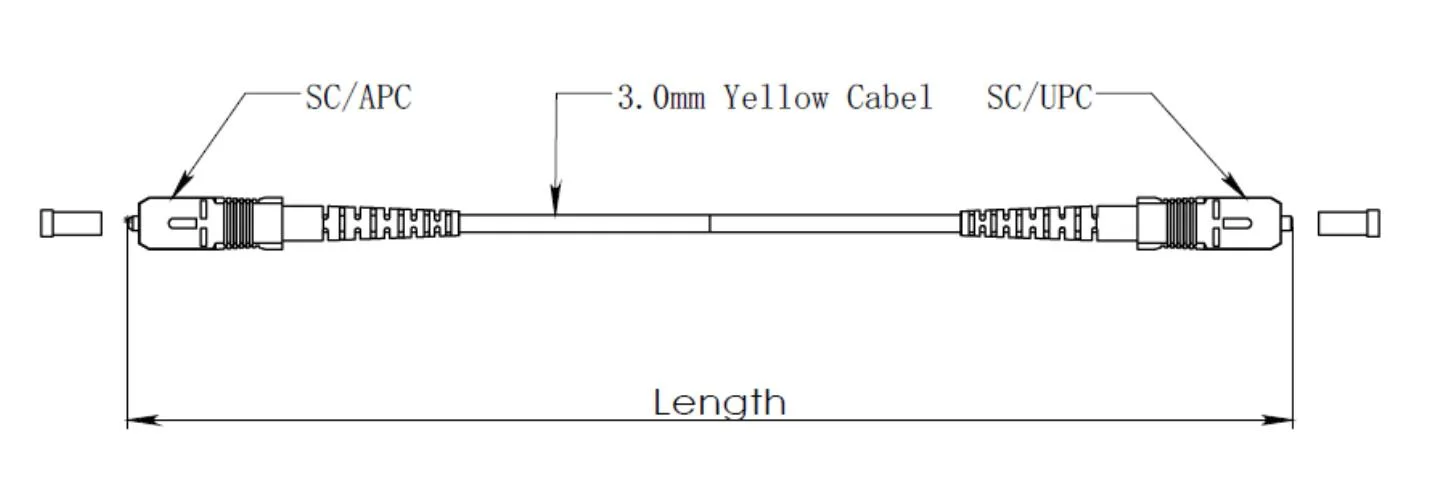

Lukisan berdimensi:

3mm Round Cable SC/APC- SC/UPC Patch Cords

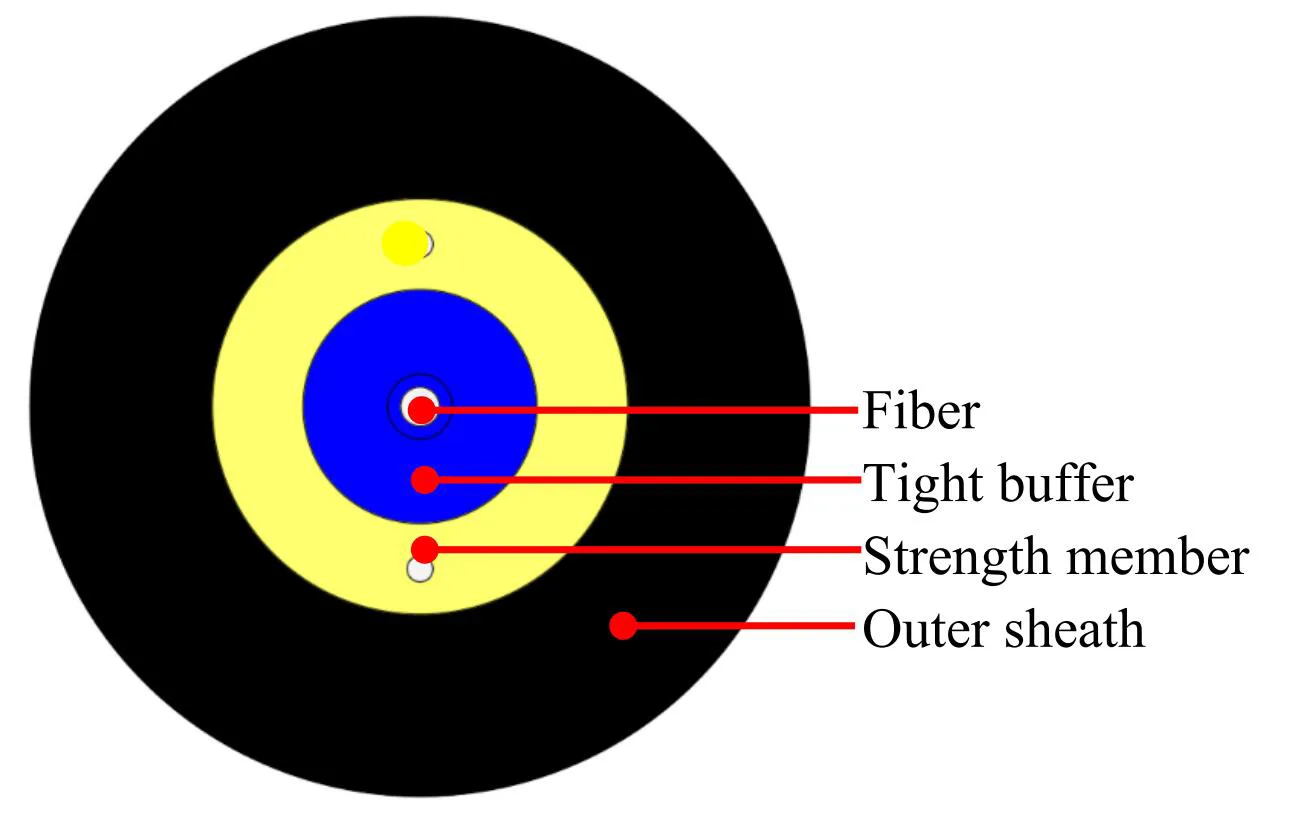

Pembinaan Kabel:

3mm Round Cable SC/APC- SC/UPC Patch Cords

barang		Spesifikasi
Serat penampan yang ketat	Kiraan serat	1
	Jenis gentian	G.657A1
	Warna Gentian	Biru
	bahan	LSZH
	Diameter	Φ0.9 ± 0.05mm
	Warna penimbal yang ketat	putih
Ahli kekuatan	bahan	Benang poliester
Sarung luar	bahan	LSZH
	Diameter	Φ3.0 ± 0.2 mm
	Warna sarung luar	kuning
Tanda dakwat	warna	Hitam

Ciri gentian:

Semua ciri gentian kabel (gentian kabel siap) hendaklah, sekurang-kurangnya, menurut Pengesyoran ITU-T G.657A1 dan hendaklah seperti berikut.

item	Spesifikasi
Jenis gentian	Mod tunggal
Bahan gentian	Silika terdop
Pekali pengecilan @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Panjang gelombang pemotongan kabel	≤ 1260 nm
Panjang gelombang penyebaran sifar	1300 ~ 1324 nm
Cerun serakan sifar	≤ 0.092 ps/(nm².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Penyerakan kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km)
Diameter medan mod @ 1310 nm	8.8±0.4um
Ralat ketumpuan Teras / Berpakaian	≤ 0.5 um
Diameter pelapisan	125.0 ± 0.7 um
Pelapisan bukan pekeliling	≤5%
Diameter salutan utama	242 ± 7 um
Concentricity Primary Coating / Coating	≤10 µm
Salutan bukan pekeliling	≤0.7%
Pengecilan dengan Kehilangan lenturan Kabel 1 pusingan 1 jejari 10mm 10 pusingan 1 jejari 15mm	1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km

Pembuatan & Kawalan Kualiti

Setiap Kord Tampalan Kabel Bulat Orientalfiber 3mm SC/APC- SC/UPC menjalani ujian kilang 100%, termasuk pengesahan kehilangan sisipan dan kehilangan pulangan. Sebagai sebuah kilang China dengan proses pengeluaran berstruktur, Orientalfiber menumpukan pada mengekalkan kualiti yang konsisten merentas kelompok, yang penting untuk projek perolehan dan kejuruteraan berskala besar.

Mengenai Kekuatan Pengilangan Orientalfiber

Jiangsu Xuben Photoelectric Technology Co., Ltd ialah sebuah syarikat kumpulan dengan empat kilang, meliputi kabel gentian optik dalaman, kabel luar, komponen optik ODN dan peralatan rangkaian optik. Jumlah kawasan pengeluaran mencapai 15,000 meter persegi, dengan nilai keluaran tahunan sebanyak 20 juta USD.

Syarikat itu menyediakan penyelesaian rangkaian gentian optik lengkap untuk pengendali telekomunikasi, sistem penyiaran dan projek komunikasi industri. Produk digunakan secara meluas dalam sistem kuasa, transit rel, lebuh raya dan rangkaian infrastruktur berskala besar.

Dengan sistem pengurusan kualiti ISO9001 dan pensijilan kesihatan dan keselamatan pekerjaan ISO45001, syarikat mengekalkan proses pengeluaran dan kawalan kualiti yang standard. Kord Tampalan Kabel Bulat Orientalfiber 3mm SC/APC- SC/UPC dibekalkan kepada pasaran domestik dan antarabangsa, menyokong pelbagai projek kejuruteraan sederhana dan besar.

Soalan Lazim

Apakah perbezaan antara penyambung SC/APC dan SC/UPC?

Penyambung SC/APC mempunyai muka hujung bersudut (biasanya 8 darjah) yang mengurangkan pantulan belakang, menjadikannya sesuai untuk sistem optik berketepatan tinggi. Penyambung SC/UPC mempunyai permukaan yang digilap rata dan biasanya digunakan dalam sambungan rangkaian umum.

Bolehkah panjang kabel disesuaikan?

Ya, Kabel Bulat Orientalfiber 3mm SC/APC- SC/UPC Patch Cords menyokong panjang tersuai untuk memadankan keperluan pemasangan yang berbeza.

Adakah kord tampal ini sesuai untuk persekitaran dalaman?

Ya, bahan jaket LSZH menjadikannya sesuai untuk kegunaan dalaman, terutamanya dalam persekitaran di mana keselamatan kebakaran dan pelepasan asap rendah diperlukan.

Berapa kali penyambung boleh digunakan semula?

Penyambung menyokong lebih daripada 800 kitaran mengawan dalam keadaan penggunaan biasa, mengekalkan prestasi optik yang stabil.
