Semua Kabel Gentian Optik Udara ADSS sokongan diri Dielektrik

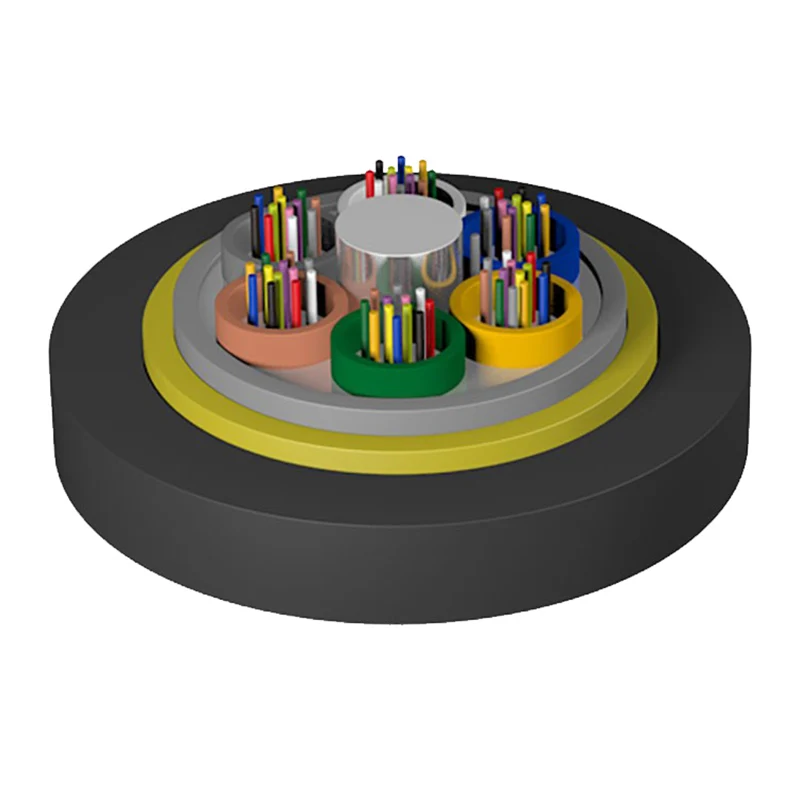

Semua kabel optik gentian udara ADSS sokongan diri dielektrik menggunakan struktur terdampar lapisan tiub longgar, dan gentian optik 250μm disarung dalam tiub longgar yang diperbuat daripada bahan modulus tinggi, dan tiub longgar diisi dengan sebatian kalis air. Tiub longgar (dan tali pengisi) dipintal di sekeliling teras tetulang pusat bukan logam (FRP) untuk membentuk teras kabel padat, dan celah teras kabel diisi dengan gris penyekat air. Teras kabel diekstrusi dengan sarung dalam polietilena (PE), kemudian ditutup dengan aramid untuk tetulang, dan akhirnya disemperit dengan sarung luar polietilena (PE) atau sarung luar penjejakan elektrik (AT).

Hantar Pertanyaan

Penerangan Produk

Kecemerlangan Kejuruteraan dan Yayasan Pembuatan

Pengeluaran daripadaSemua Kabel Gentian Optik Udara ADSS sokongan diri Dielektrikberpaksikan semangat ketukangan. Kumpulan kami mengendalikan empat kemudahan khusus—merangkumi kabel dalam/luar, komponen ODN dan peralatan rangkaian—memastikan setiap komponen memenuhi piawaian antarabangsa yang ketat.

Kualiti Diperakui: Proses pembuatan kami telah memperoleh pensijilan ISO9001 dan ISO45001 berturut-turut.
Pengiktirafan Global: Produk Orientalfiber digunakan secara meluas oleh pengendali telekomunikasi dan industri radio/televisyen di seluruh dunia, membuktikan kebolehpercayaan mereka dalam projek kejuruteraan berskala besar.

Struktur Teknikal Teras

TheSemua Kabel Gentian Optik Udara ADSS sokongan diri Dielektrikmenggunakan struktur terdampar lapisan tiub longgar yang canggih. Reka bentuk ini memastikan gentian optik 250μm dilindungi dalam tiub modulus tinggi yang diisi dengan sebatian kalis air khusus.

Ahli Kekuatan: Teras pusat FRP (Fiber Reinforced Plastic) bukan logam menghalang aruhan elektromagnet.
Penyekatan Air: Teras kabel diisi dengan gris penyekat air untuk mengelakkan kemasukan lembapan.
Pengukuhan: Benang aramid berkekuatan tinggi digunakan untuk memberikan ketegangan yang diperlukan untuk pemasangan udara rentang panjang.
Perlindungan Luar: Bergantung pada keamatan medan elektrik, kami menyediakan sama ada sarung luar Polietilena (PE) atau Anti-penjejakan (AT).

Perspektif Perolehan: Menyelesaikan Cabaran Ketersambungan

1. Pemasangan Talian Langsung dan Kecekapan

Titik kesakitan utama untuk penggunaan rangkaian ialah kos gangguan bekalan elektrik. TheSemua Kabel Gentian Optik Udara ADSS sokongan diri DielektrikdaripadaOrientalfiberboleh dipasang tanpa mematikan kuasa, dengan ketara mengurangkan masa henti operasi dan kos buruh untuk pembekal utiliti.

2. Ketahanan Alam Sekitar dan Kekuatan Mekanikal

Dengan keupayaan rentang maksimum melebihi 1000m, kabel ini direka untuk menahan beban ais yang berat dan kelajuan angin yang tinggi. Pembinaannya yang ringan mengurangkan beban mekanikal pada menara dan penyokong sedia ada, memastikan integriti struktur talian kuasa kekal utuh.

3. Keserasian Voltan Tinggi dan Panjang Umur

TheSemua Kabel Gentian Optik Udara ADSS sokongan diri Dielektrikdireka khusus untuk persekitaran voltan tinggi. Untuk talian 110kV dan 220kV, penggunaan sarung AT (Anti-penjejakan) kami menghalang hakisan elektrik, menyokong jangka hayat reka bentuk lebih 30 tahun.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Parameter Teknikal

Ruj. Diameter Luar (mm)	Ruj. Berat badan (kg/km)		Rec. Maks Harian. Ketegangan Bekerja (kN)	Ketegangan Kerja Maks Yang Dibenarkan (kN)	Kekuatan Rehat (kN)	Ahli Kekuatan CSA (mm2)	Modulus Keanjalan (kN/mm2)	Pekali Pengembangan Haba ×10-6/K	Span yang sesuai (Standard NESC, m)
Ruj. Diameter Luar (mm)	Sarung PE	AT Sarung	Rec. Maks Harian. Ketegangan Bekerja (kN)	Ketegangan Kerja Maks Yang Dibenarkan (kN)	Kekuatan Rehat (kN)	Ahli Kekuatan CSA (mm2)	Modulus Keanjalan (kN/mm2)	Pekali Pengembangan Haba ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Suhu Penyimpanan/Kendalian: -40℃-+70℃

Ciri-ciri Optik

Jenis gentian optik	（+20℃）				lebar jalur		bukaan berangka	Potong panjang gelombang kabel optik
Jenis gentian optik	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	bukaan berangka	Potong panjang gelombang kabel optik
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---

Nota:

a. Hanya sebahagian daripada kabel ADSS disenaraikan dalam jadual, kabel ADSS dengan rentang lain boleh menjadi jurujual borang pertanyaan.

b. Spesifikasi dalam jadual diperolehi dengan syarat tiada perbezaan ketinggian dan kendur pemasangan adalah 1%

c. Kiraan gentian adalah 2 hingga 72, pengenalan gentian mematuhi piawaian kebangsaan

Permohonan: Udara sokongan diri

Ciri & Prestasi Utama

Dimensi Optimum: Diameter kabel kecil mengurangkan kesan faktor persekitaran seperti angin dan ais.

Sifat Tegangan Unggul: Jumlah jitu benang aramid dikira untuk setiap projek untuk memenuhi keperluan rentang tertentu.

Pematuhan: Kabel ADSS kami mematuhi sepenuhnya piawaian IEEE 1222 dan IEC 60794-1.

Kestabilan Terma: Mengekalkan prestasi cemerlang merentasi pelbagai suhu operasi.

Aplikasi Strategik

Kabel Gentian Optik Udara ADSS yang menyokong diri Dielektrik Semua adalah pilihan pilihan untuk:

Telekomunikasi: Talian batang gred pembawa dan penghantaran data rangkaian kawasan tempatan.

Utiliti Kuasa: Talian penghantaran voltan tinggi pada tahap yang berbeza (10kV hingga 220kV).

Infrastruktur Perindustrian: Sambungan bahagian hadapan dalam kuasa elektrik, transit rel dan lebuh raya.

Soalan Lazim (FAQ)

S: Bagaimanakah bahan sarung luar ditentukan untuk tahap voltan yang berbeza?

A: Untuk talian kuasa 10kV dan 35kV, sarung Polietilena (PE) biasanya digunakan. Untuk talian 110kV dan 220kV, kami mengira kekuatan medan elektrik pada titik gantung dan menggunakan sarung luar AT (Anti-penjejakan) untuk mengelakkan degradasi.

S: Apakah keupayaan rentang maksimum kabel ADSS Orientalfiber?

J: Walaupun rentang berbeza-beza mengikut keperluan projek, Kabel Gentian Optik Udara ADSS Sokongan Sendiri Dielektrik boleh direka bentuk untuk jarak melebihi 1000m.

S: Bolehkah kabel ini digunakan pada menara kuasa sedia ada?

A: Ya. Oleh kerana ia ringan dan bukan logam, ia sesuai untuk menambah keupayaan komunikasi pada infrastruktur pengagihan kuasa dan penghantaran sedia ada tanpa menambah berat yang ketara.
