Rajah 8 kabel gentian optik

Struktur Rajah 8 kabel gentian optik adalah untuk meletakkan serat optik 250μm ke dalam tiub longgar yang diperbuat daripada bahan modulus yang tinggi, dan tiub longgar diisi dengan sebatian kalis air. Pusat kabel adalah teras pengukuhan logam, dan tiub longgar (dan tali pengisian) dipintal di sekitar teras pengukuhan pusat untuk membentuk teras kabel pekeliling padat. Inti kabel dibungkus dengan lapisan pita aluminium bersalut plastik (APL) dan diintegrasikan dengan helai dawai keluli ke dalam sarung polietilena 8 berbentuk.

Hantar Pertanyaan

Penerangan Produk

Ciri -ciri

Kawat keluli yang terkandas mempunyai kekuatan tegangan yang sangat tinggi, yang memudahkan penyebaran diri sendiri dan mengurangkan kos pemasangan.

Prestasi mekanikal dan suhu yang baik

Bahan tiub longgar mempunyai rintangan hidrolisis yang baik dan kekuatan tinggi

Kompaun pengisian tiub khas memastikan perlindungan kritikal serat

Langkah -langkah berikut diambil untuk memastikan kedap air kabel:

-STEEL WIRE Digunakan sebagai ahli kekuatan pusat

-Pelompok tiub pengisian, kompaun

-100% pengisian teras kabel

-Apl kelembapan halangan

Piawaian

Kabel GYTC8A mematuhi standard YD/T 1155 serta IEC 60794-1.

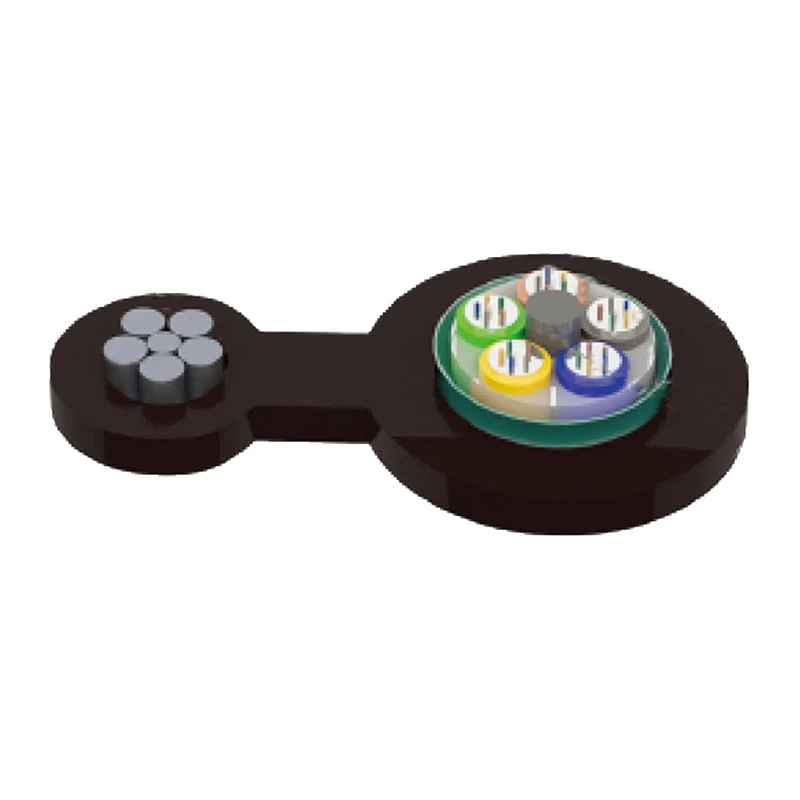

Lukisan struktur

1. Wayar terkandas

2. PE sarung

3. Serat

4. Kompaun mengisi tiub

5. tiub longgar

6. Kompaun pengisian kabel

7. Ahli Kekuatan Pusat

8. Apl

9. PE sarung

Figure 8 Fiber Optic Cable

Parameter teknikal

Jenis Kabel (Meningkat sebanyak 2 serat)	Kiraan serat	Tiub	Pengisi	Berat Kabel (Ref) (kg/km)	Kekuatan tegangan Jangka panjang/pendek (N)	Rintangan menghancurkan Jangka panjang/pendek (N/100mm)	Jejari lentur Statik/dinamik (mm)
GytC8a-2 ~ 6xn	2 ~ 6	1	4	158	Menurut diameter dawai keluli wayar messenger	300/1000	10D/20D
GytC8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
GytC8a-20 ~ 24xn	20 ~ 24	4	1	158
GytC8a-26 ~ 30xn	26 ~ 30	5	0	158
GytC8a-32 ~ 36xn	32 ~ 36	6	0	167
GytC8a-38 ~ 48xn	38 ~ 48	4	1	172
GytC8a-50 ~ 60xn	50 ~ 60	5	0	172

Suhu Penyimpanan/Operasi: -40 ℃ -+70 ℃

Ciri -ciri optik

Jenis serat	Pelemahan (+20 ℃）				Jalur lebar		Aperture berangka	Panjang gelombang cut-off kabel λcc
Jenis serat	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Aperture berangka	Panjang gelombang cut-off kabel λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125μm	≤3.3db/km	≤1.2db/km	---	---	≥500mHz · km	≥500mHz · km	0.200 ± 0.015 sudah	---
62.5/125μm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500mHz · km	0.275 ± 0.015 sudah	---

Catatan:

a. Akhiran xn menandakan jenis serat

b. Pengaturan warna serat dan tiub ditentukan dalam jadual pengenalan warna

c. Kabel tidak boleh menyimpan di persekitaran luaran lebih dari 6 bulan untuk memastikan keadaan kabel yang baik

Permohonan: menyokong diri udara

Figure 8 Fiber Optic Cable
