Kabel gentian optik pelbagai tujuan

Kegunaan kabel serat optik pelbagai gentian (φ900μm serat optik yang ketat, elemen pengukuhan aramid) sebagai sub-unit, teras kabel bukan metallic, dan sub-unit kabel (LSZH, Sarung Rendah, Halogen-Bebas, Flame-Retardant) diekstrusi di luar.

Hantar Pertanyaan

Penerangan Produk

Ciri -ciri

Struktur kabel yang berputar lapisan dan teras tetulang pusat bukan logam membolehkan kabel menahan ketegangan yang lebih besar

Bahan luar kabel gentian optik pelbagai guna adalah tahan karat, kalis air, tahan UV, retardan api dan mesra alam.

Benang Aramid sebagai ahli kekuatan membuat kabel mempunyai kekuatan tegangan yang sangat baik

Aplikasi

Di dalam mana -mana pengedaran kabel tujuan

Kabel pengedaran tulang belakang

Piawaian

Memenuhi piawaian YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, dan lain-lain. Sebagai tambahan kepada produk PVC biasa, terdapat juga produk yang telah meluluskan pensijilan UL OFNR; Produk LSZH menggunakan bahan yang berbeza untuk memenuhi IEC60332-1 atau IEC60332-3C.

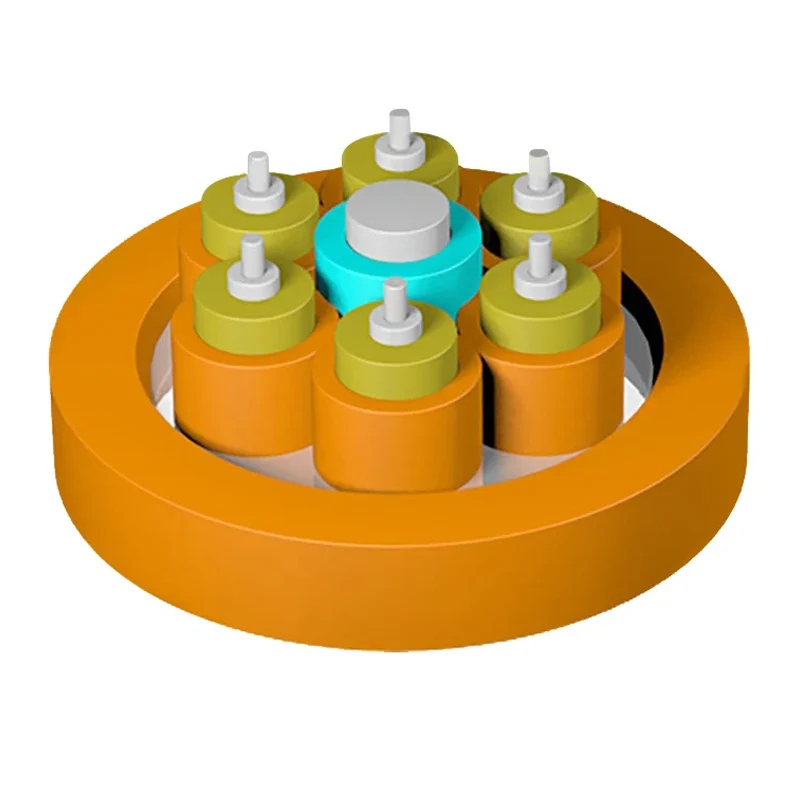

Lukisan struktur

1. Serat penampan yang lebih terang

2.Aramid benang

3. FRP Kekuatan Ahli

4. Jaket Subunit

5.Jacket

Multi-Purpose Break-out Cable

Parameter teknikal

Model kabel	Diameter kabel (mm)	Berat Kabel (Ref) (kg/km)		Kekuatan tegangan Jangka panjang/pendek (N)	Rintangan menghancurkan Jangka panjang/pendek (N/100mm)	Jejari lentur Dinamik/statik (mm)
Model kabel	Diameter kabel (mm)	Jaket PVC	Jaket LSZH	Kekuatan tegangan Jangka panjang/pendek (N)	Rintangan menghancurkan Jangka panjang/pendek (N/100mm)	Jejari lentur Dinamik/statik (mm)
04	7.4 ± 0.5	50	56	130/440	300/1000	20D/10D
06	8.4 ± 0.5	66	74	200/660	300/1000	20D/10D
08	9.8 ± 0.5	91	101	200/660	300/1000	20D/10D
12	12.4 ± 0.5	140	155	200/660	300/1000	20D/10D
24	14.4 ± 0.5	181	201	400/1320	300/1000	20D/10D
36	16.4 ± 0.5	208	255	400/1320	300/1000	20D/10D
48	19 ± 0.5	280	344	400/1320	300/1000	20D/10D

Ciri -ciri optik

Jenis serat	Pelemahan				OFL	Jalur lebar mod yang berkesan	Panjang pautan Ethernet 10 gbit/s	Radius Bend Minimum
Keadaan	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Keadaan	Nilai tipikal	Nilai maksimum	Nilai tipikal	Nilai maksimum	850/1300nm	850nm	850nm	/
Unit unit	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
Om3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Multi-Purpose Break-out Fiber Optic Cable

Teg Panas: Kabel gentian optik pelbagai tujuan
