Struktur ahli kekuatan bukan logam yang terkandas memastikan kabel menahan kekuatan tegangan yang lebih besar
Serat penampan yang ketat mempunyai prestasi api yang sangat baik
Benang Aramid sebagai ahli kekuatan membuat kabel mempunyai kekuatan tegangan yang sangat baik
Bahan luar adalah tahan karat, kalis air, tahan UV, retardan api dan mesra alam.
Pengagihan kabel tujuan
Kabel pengedaran tulang belakang di bangunan
Patch serat pelbagai optik
Memenuhi piawaian YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, dan lain-lain. Sebagai tambahan kepada produk PVC biasa, terdapat juga produk yang telah meluluskan pensijilan UL OFNR dan OFNP. Produk LSZH menggunakan bahan yang berbeza untuk memenuhi IEC60332-1 atau IEC60332-3C.

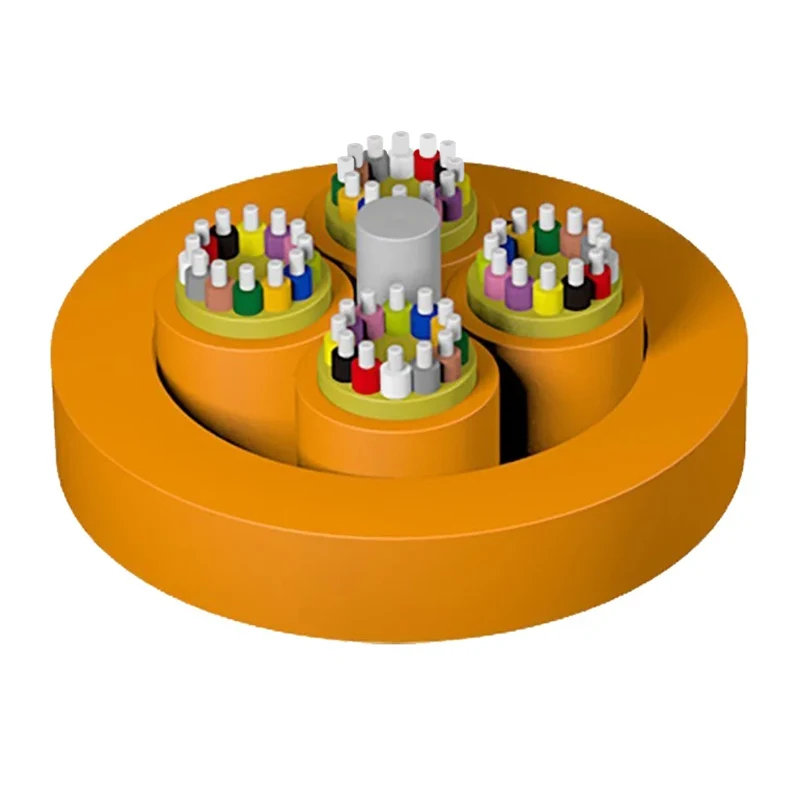

1. Serat
2. Sub-Unit
3. Aramid benang
4. Ahli Kekuatan Pusat
5. Jaket
|
Model kabel |
Diameter kabel (ref) (mm) |
Berat Kabel (Ref) (kg/km) |
Kekuatan tegangan Jangka panjang/pendek (N) |
Rintangan menghancurkan Jangka panjang/pendek (N/100mm) |
Jejari lentur Dinamik/statik (mm) |
|
|
Jaket PVC |
Jaket LSZH |
|||||
|
24 |
12.3 ± 0.5 |
117 |
124 |
200/660 |
300/1000 |
20D/10D |
|
36 |
14.5 ± 0.5 |
171 |
180 |
200/660 |
300/1000 |
20D/10D |
|
48 |
14.8 ± 0.5 |
161 |
170 |
400/1320 |
300/1000 |
20D/10D |
|
72 |
17.5 ± 0.5 |
244 |
254 |
400/1320 |
300/1000 |
20D/10D |
|
96 |
20.7 ± 0.5 |
351 |
366 |
400/1320 |
300/1000 |
20D/10D |
|
144 |
24.8 ± 0.5 |
443 |
451 |
400/1320 |
300/1000 |
20D/10D |
|
Jenis serat |
Pelemahan |
OFL |
Jalur lebar mod yang berkesan |
Panjang pautan Ethernet 10 gbit/s |
Radius Bend Minimum |
|||
|
Keadaan |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
Nilai tipikal |
Nilai maksimum |
Nilai tipikal |
Nilai maksimum |
|||||
|
Unit |
db/km |
db/km |
db/km |
db/km |
MHZ.KM |
MHZ.KM |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
Om3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
Om4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Pengangkutan/ penyimpanan/ suhu operasi: -20 ℃ -+60 ℃, suhu pemasangan: -5 ℃ -+50 ℃
