Wayar Tanah Overhed Komposit Gentian Optik Uni-tiub

Wayar bumi komposit gentian optik uni-tiub (OPGW) ialah kabel hibrid overhed yang mengandungi gentian optik, yang mempunyai pelbagai fungsi seperti wayar bumi atas dan komunikasi optik.

Hantar Pertanyaan

Penerangan Produk

Kawat Tanah Overhed Komposit Gentian Optik Uni-tiub (OPGW) ialah kabel hibrid overhed yang mengandungi gentian optik, yang mempunyai pelbagai fungsi seperti wayar tanah atas dan komunikasi optik. Berbeza daripada wayar tanah overhed tradisional, produk ini menyepadukan komponen komunikasi optik ke dalam struktur kabel, merealisasikan penyepaduan perlindungan talian penghantaran kuasa dan penghantaran maklumat, yang boleh mengurangkan kos pembinaan dan operasi dan penyelenggaraan rangkaian kuasa dan komunikasi dengan berkesan.

Skop Aplikasi Wayar Tanah Overhed Komposit Gentian Optik Uni-tiub

Orientalfiber Uni-tube Optical Fiber Composite Overhed Ground Wire digunakan terutamanya untuk 110KV, 220KV, 500KV, 750KV dan talian komunikasi sistem penghantaran voltan tinggi overhed. Sebagai tambahan kepada industri kuasa, produk ini juga digunakan secara meluas dalam transit rel, lebuh raya, petrokimia, perlombongan dan industri lain yang memerlukan kedua-dua perlindungan tanah atas dan komunikasi optik berkelajuan tinggi, menyediakan sokongan penghantaran data yang stabil dan cekap untuk pengeluaran dan operasi perindustrian.

Struktur Produk

Komponen Teras

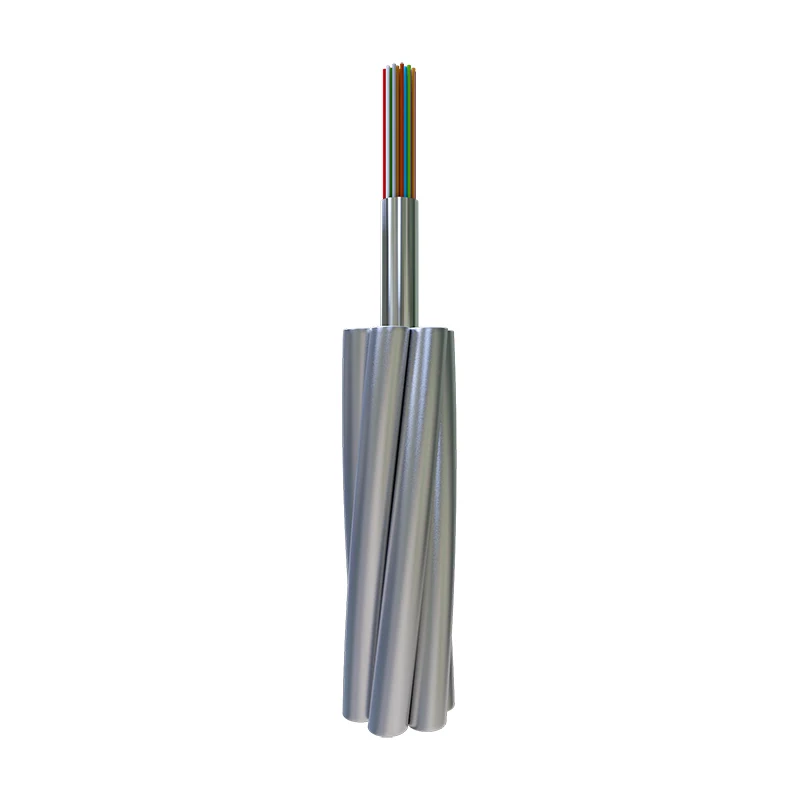

Kawat Tanah Overhed Komposit Gentian Optik Uni-tiub Orientalfiber mengguna pakai reka bentuk struktur yang saintifik dan munasabah, dan komponen terasnya termasuk unit gentian optik, dawai aloi aluminium, teras keluli dan sarung luar. Unit gentian optik diletakkan dalam satu tiub, yang secara berkesan melindungi gentian optik daripada kerosakan mekanikal luaran dan hakisan alam sekitar; dawai aloi aluminium dan teras keluli bertanggungjawab untuk menanggung daya tegangan dan memastikan kestabilan kabel semasa operasi atas; sarung luar diperbuat daripada bahan anti-penuaan dan tahan kakisan berkualiti tinggi, memanjangkan hayat perkhidmatan produk.

Kelebihan Struktur

Reka bentuk struktur tiub tunggal Wayar Tanah Atas Komposit Gentian Optik Uni-tiub menjadikan struktur produk padat, yang mudah untuk pengangkutan dan pemasangan. Pada masa yang sama, pengedaran komponen dalaman yang munasabah memastikan produk mempunyai sifat mekanikal dan prestasi komunikasi yang baik, dan boleh menyesuaikan diri dengan pelbagai persekitaran luar yang keras seperti angin kencang, hujan lebat, suhu tinggi dan suhu rendah.

Ciri-ciri Produk

Ciri Prestasi Mekanikal

● Kekuatan tegangan yang baik: Produk ini dilengkapi dengan teras keluli berkekuatan tinggi dan dawai aloi aluminium, yang boleh menanggung daya tegangan yang besar, menyesuaikan diri dengan keperluan pemasangan overhed talian penghantaran voltan tinggi jarak jauh, dan memastikan bahawa kabel tidak pecah atau berubah bentuk di bawah keadaan penggunaan biasa.

● Diameter kecil, ringan, beban tambahan kecil pada menara: Berbanding dengan wayar tanah atas komposit tradisional, Wayar Tanah Atas Komposit Gentian Optik Uni-tiub mempunyai diameter yang lebih kecil dan berat yang lebih ringan, yang boleh mengurangkan beban tambahan pada menara penghantaran, mengurangkan pelaburan dalam pembinaan menara, dan meningkatkan kestabilan keseluruhan talian penghantaran kuasa.

Ciri-ciri Prestasi Komunikasi

● Mudah untuk membuat unit optik panjang lebihan gentian yang sesuai: Struktur tiub tunggal adalah mudah untuk mengatur panjang lebihan gentian optik, yang boleh mengimbangi perubahan panjang gentian secara berkesan yang disebabkan oleh perbezaan suhu dan ubah bentuk mekanikal, memastikan kestabilan penghantaran isyarat optik, dan mengurangkan pengecilan isyarat semasa penghantaran.

● Pengecilan isyarat rendah: Gentian optik berkualiti tinggi terpilih mempunyai prestasi penghantaran yang baik, pengecilan isyarat rendah, dan boleh merealisasikan penghantaran data berkelajuan tinggi jarak jauh, memenuhi keperluan komunikasi sistem penghantaran voltan tinggi dan pelbagai senario perindustrian.

Ciri-ciri Kebolehsuaian Persekitaran

● Rintangan kakisan: Sarung luar dan komponen logam dalaman produk dirawat dengan teknologi anti-karat, yang boleh menahan hakisan hujan asid, kabus garam dan persekitaran keras yang lain, dan sesuai untuk digunakan di kawasan pantai, perindustrian dan lain-lain dengan keadaan persekitaran yang keras.

● Anti-penuaan dan rintangan suhu tinggi dan rendah: Bahan produk mempunyai prestasi anti-penuaan yang baik, boleh menyesuaikan diri dengan persekitaran penggunaan luar jangka panjang, dan boleh berfungsi secara normal dalam julat suhu -40 ℃ hingga 80 ℃, memastikan operasi stabil produk di kawasan iklim yang berbeza.

Wayar tanah komposit gentian optik uni-tiub digunakan terutamanya untuk 110KV, 220KV, 500KV, 750KV dan talian komunikasi sistem penghantaran voltan tinggi overhed.

Ciri-ciri

● Kekuatan tegangan yang baik

● Diameter kecil, ringan, beban tambahan kecil pada menara

● Mudah untuk membuat unit optik panjang berlebihan gentian yang sesuai

Ciri Gentian Optik

	Pelemahan				Lebar jalur		Penyerakan Mod Polarisasi
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Serat Individu	Nilai Pautan Reka Bentuk (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Pembinaan dan Prestasi

	Pengelasan	bahan	Nilai
Pembinaan	Gentian Optik	G652D/G655 dsb.	2 - 48
	Tiub Perlindungan	Tiub keluli tahan karat	1.5 - 6mm
	Talian Terkandas	wayar AS/wayar AA/Al Rod	1.5 - 6mm
	Maks. Diameter		18mm
	Maks. Keratan Rentas		200mm2
Ciri	Mengikut piawaian seperti DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Kekuatan Tegangan (RTS ) (kN)		280
	Maks. Kekuatan Hancuran（N/100mm）		2200
	Maks. Kapasiti Arus Pendek (40℃-200℃)(kA2s)		100
	Min. Jejari Lentur (Dinamik)		20D
	Min. Jejari Lentur (Statik)		15D
Prestasi Persekitaran	Pemasangan (℃)		-10 hingga +50
	Pengangkutan dan Operasi (℃)		-40 hingga +65

Nota: D ialah diameter kabel.

Jenis Khusus dan Data Teknikal

Tidak.	Data Teknikal
Tidak.	Jenis Produk	Jenis Struktur	Maks. Kiraan Serat	Bahagian AS Wire (mm²)	Diameter （mm）	Berat Kabel (kg/km)	Kadar Kekuatan Tegangan （kN）	20 ℃ DC Rintangan （Ω/km）	Kapasiti Semasa Masa Singkat （40-200 ℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Unit Optik 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Unit Optik 1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Unit Optik 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Unit Optik 1/3.8	48	≈70	11.4	≤340	≥42	≤0.70	≥38

Ciri-ciri Ujian Mekanikal dan Alam Sekitar

item	Kaedah Ujian	Keperluan
Ketegangan	IEC 60794-1-2-E1 Beban: mengikut struktur kabel Panjang sampel: tidak kurang daripada 10m, panjang berpaut tidak kurang daripada 100m Tempoh masa: 1min	40%RTS tiada ketegangan gentian tambahan（0.01%）, tiada pengecilan tambahan (0.03dB). 60% terikan gentian RTS≤0.25%，pelemahan tambahan≤0.05dB (Tiada pengecilan tambahan selepas ujian).
Hancurkan	IEC 60794-1-2-E3 Beban: mengikut jadual di atas, tiga mata Tempoh masa: 10min	Pengecilan tambahan pada 1550nm ≤0.05dB/gentian; Tiada kerosakan pada unsur
Penembusan Air	IEC 60794-1-2-F5B Masa : 1 jam Panjang sampel: 0.5m Ketinggian air: 1m	Tiada kebocoran air.
Berbasikal Suhu	IEC 60794-1-2-F1 Panjang sampel: Tidak kurang daripada 500m Julat suhu: -40℃ hingga +65℃ Kitaran: 2 Masa tinggal ujian berbasikal suhu: 12j	Perubahan dalam pekali pengecilan hendaklah kurang daripada 0.1dB/km pada 1550nm.
