● Reka bentuk struktur lanjutan, operasi mudah dan penghalaan yang munasabah.
● Bahan: PP atau PC+ABS.
● Bukti kelembapan, kalis air, bukti debu, anti-penuaan.
● Tahap perlindungan sehingga IP65.
● 1 entri kabel optik bujur, 2 entri kabel optik cawangan dan 16 penyesuai pra-berkaitan.
● 2 jenis dulang splice pilihan.
● Kaedah Pemasangan: Polas yang dipasang, dipasang di udara, dipasang di dinding.
● Ia boleh dilengkapi dengan dulang penyimpanan kabel drop untuk memenuhi penyimpanan kabel bulat 5mm 50 meter.

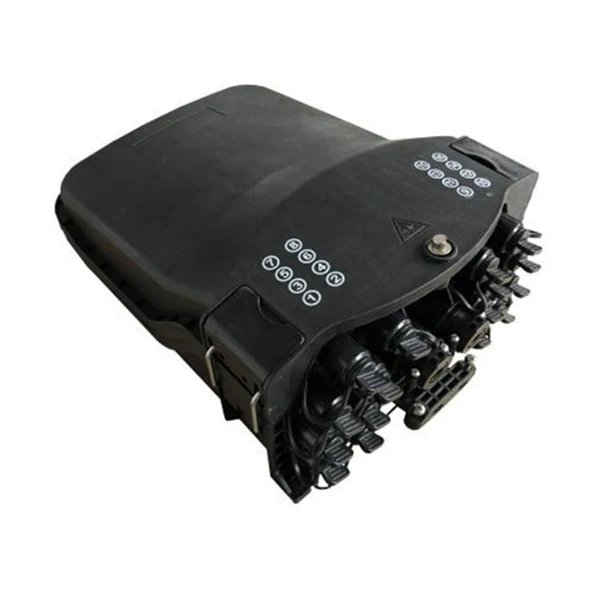

Kotak pengedaran optik pra-penyambung sebagai peralatan nod pengedaran rangkaian FTTX yang paling maju, menyediakan sambungan yang cepat dan boleh dipercayai, perlindungan dan pengurusan yang baik untuk rangkaian FTTX.
Kotak pengedaran kabel gentian optik pra-penyambung 48 serat direka, dihasilkan dan diuji mengikut piawaian seperti berikut:
|
ITU-T G.652 |
Ciri -ciri serat optik satu mod |
|
IEC 60794-1-1 |
Optik Kabel serat-bahagian 1-1: spesifikasi generik umum |
|
IEC 60794-1-2 |
Optik Kabel serat-bahagian 1-2: Ujian kabel optik spesifikasi generik prosedur |
|
Model: XB-16SX |
Spesifikasi |
Catatan |
|

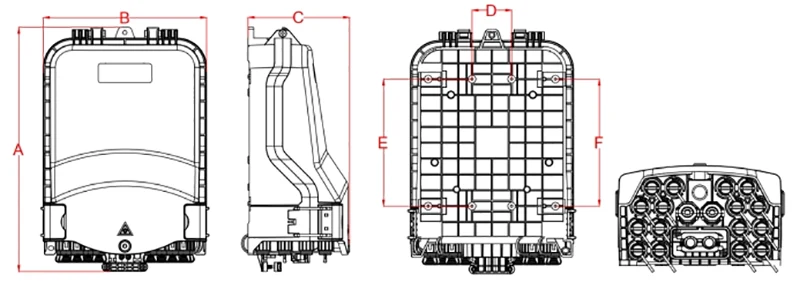

Luaran dimensi (mm) |
319.3*214*133 (a*b*c) |
|
|
Pemasangan kedudukan lubang (mm) |
52*166*166 (dxexf) |
|
|
Warna |
Pantone 428c |
Boleh disesuaikan |
|
Saiz dan kuantiti lubang kabel optik |
1 entri kabel optik bujur, 2 cawangan entri kabel optik dan 16 penyesuai pra-berkaitan |
|
|
Fusion kapasiti (max) |
48 |
Dulang A, 12x4 = 48, 2 lapisan Lengan perlindungan sambatan panas. |
|
64 |
Dulang B, 8x8 = 64, 1 lapisan Lengan perlindungan sambatan panas. |
|
|
96 |
Dulang C, 8x12 = 96, 1 lapisan Lengan perlindungan sambatan panas. |
|
|
96 |
Dulang D, Dulang E, 24x4 = 96, 2 lapisan Lengan perlindungan sambatan panas. |
|
|
Mikro Splitter PLC |
1x2 |
Saiz Splitter: 60x7x4mm. Boleh dipasang dalam jenis A dan taip E splicing dulang, 1 pc per splicing dulang. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Saiz Splitter: 60x12x4mm. Boleh dipasang dalam jenis A-1, dan Taipkan dulang splicing E-1, 1 pc per splicing dulang. |
|
|
Ke diameter kabel terbesar (mm) |
ᴓ8 ~ 18 |
|
|
Maksimum saiz lubang cawangan (mm) |
ᴓ16 |
|
|
Ip tahap perlindungan |
IP65 |
|
|
Mudah terbakar |
HB (konvensional) |
boleh disesuaikan mengikut keperluan |
|
Neutral Ujian semburan garam (NSS) |
48 h |
