Dalam pembinaan FTTH (serat ke rumah), jenis kabel optik yang biasa digunakan terutamanya termasuk kabel drop berbentuk rama-rama dan struktur derivatifnya.
Ciri -ciri Struktur:

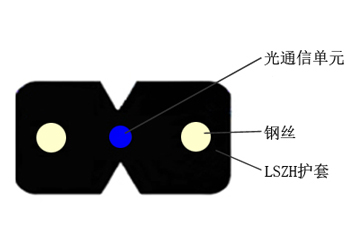

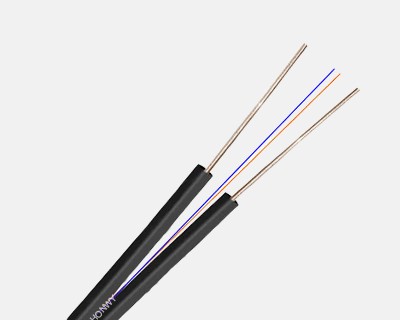

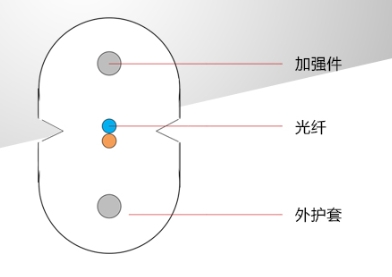

Serat optik diletakkan di tengah, dan dua wayar keluli selari diletakkan di kedua -dua belah pihak sebagai elemen tetulang. Bahagian silang berbentuk 8, dan serat optik terletak di pusat geometri.
Senario Aplikasi:
Dinding yang dipasang: Sesuai untuk penghalaan dinding dalaman dan luaran, dengan rintangan lenturan yang kuat dan jejari lentur sekecil 20mm.
Paip meletakkan: Sesuai untuk saluran paip jarak jauh dan disesuaikan dengan ruang sempit.
Kelebihan:
Strukturnya padat dan kekuatan tegangan adalah tinggi, yang dapat menahan tekanan sampingan orang yang melangkah ke atasnya dan daya seret semasa pembinaan.
Ia mudah ditamatkan di tapak dan serasi dengan pelbagai penyambung cepat.
Ciri -ciri Struktur:

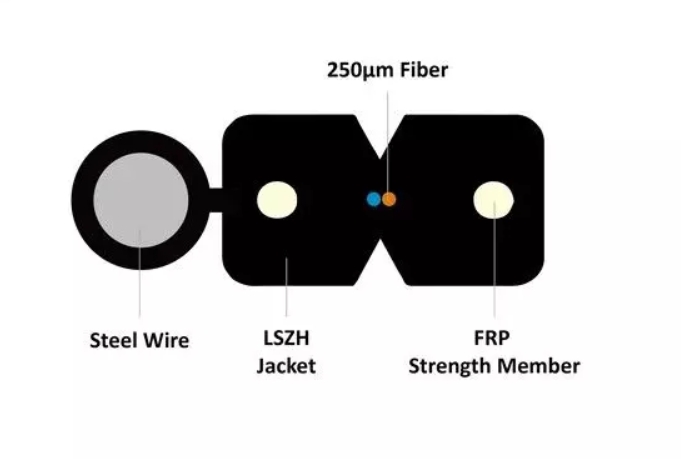

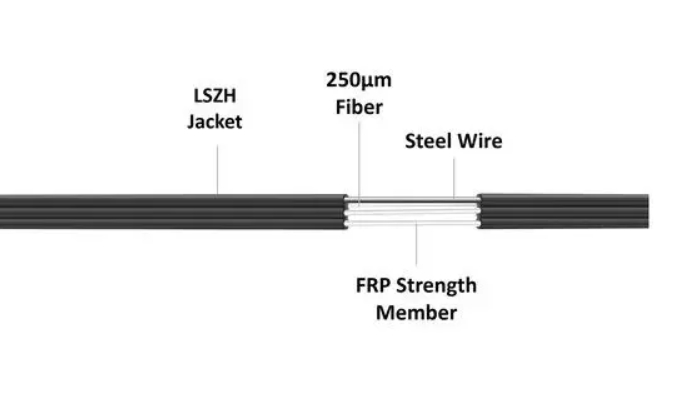

Kawat keluli atau tali keluli ditambah ke luar kabel optik rama-rama biasa sebagai elemen pengukuhan untuk membentuk struktur sokongan diri.
Senario Aplikasi:
Lead overhead: Sesuai untuk pendawaian overhead dari tiang luaran ke kawasan dalaman. Ia mempunyai kekuatan tegangan yang tinggi dan dapat menahan rentang 50 meter.
Persekitaran Pipeless: Tiada wayar gantung tambahan diperlukan, memudahkan proses pembinaan.
Kelebihan:
Kekuatan tegangan yang kuat mengurangkan risiko kerosakan daripada daya luaran.
Kecekapan pembinaan yang tinggi dan mengurangkan kos buruh.
Ciri -ciri Struktur:

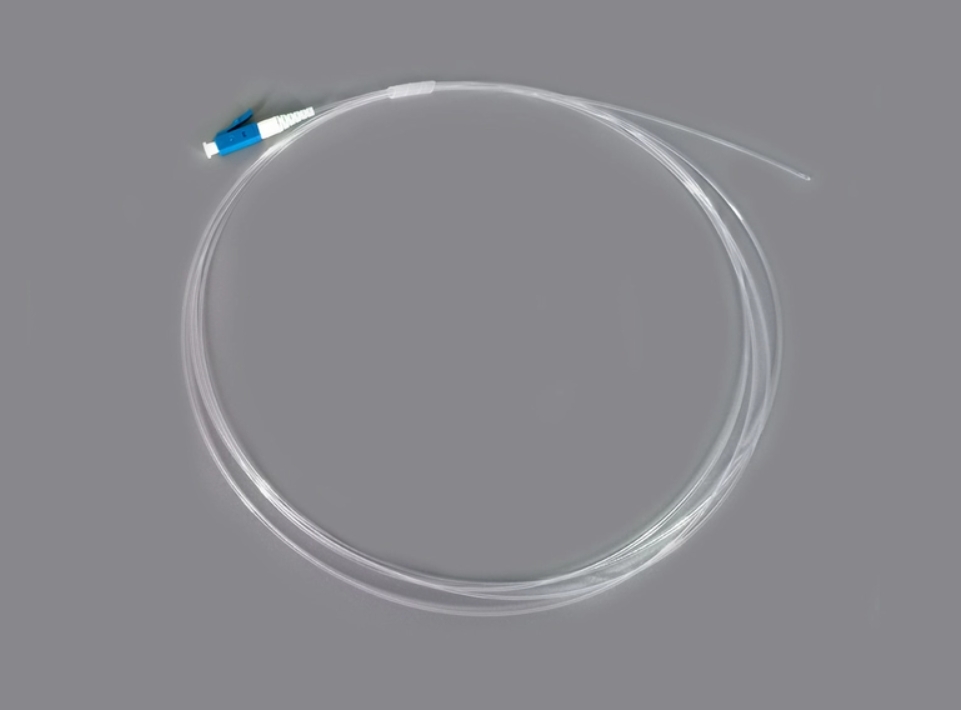

Bahagian pertengahan adalah serat optik ketat tunggal (G.657), yang dibalut dengan sarung telus 0.9mm, dengan diameter luar nipis dan benar-benar telus.
Senario Aplikasi:
Letakkan pendawaian di sepanjang papan basikal bangunan dan di sekeliling pintu dan jalur hiasan tingkap, dan tentukan dengan gam.
Tempat dengan keperluan estetik yang tinggi: seperti hotel, kediaman mewah, dan lain-lain, di mana pendawaian perlu disembunyikan.
Kelebihan
Secara visual tersembunyi, tidak menjejaskan hiasan dalaman.
Perlindungan telus adalah tahan haus dan boleh disesuaikan dengan pelbagai persekitaran.
Ciri -ciri Struktur:

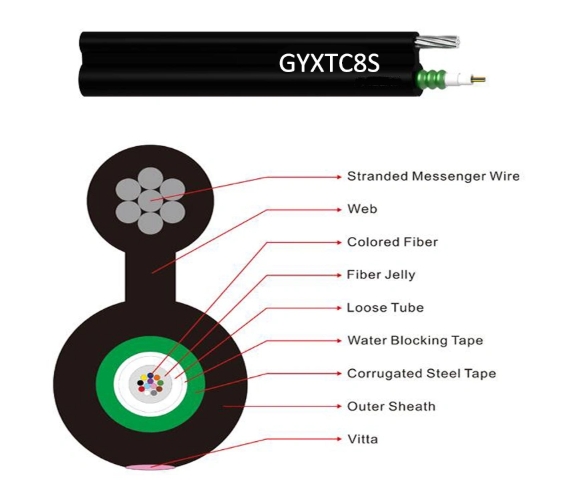

Unit wayar penggantungan logam ditambah ke kabel optik garis kulit untuk membentuk struktur berbentuk "8".
Senario Aplikasi:
Lead Overhead Outdoor: Sesuai untuk pendawaian overhead dari tiang elektrik ke koridor pengguna, dengan kekuatan tegangan yang tinggi.
Senario dengan keperluan rentang yang tinggi: boleh menahan jarak lebih daripada 50 meter dan mempunyai kestabilan yang kuat.
Kelebihan:
Prestasi tegangan meningkat dengan ketara, mengurangkan risiko kerosakan serat optik.
Mudah untuk membina dan menyesuaikan diri dengan medan kompleks.
-
