6 saluran kompak CWDM (CCWDM)

ParameterSimbolPrestasiUnitJulat panjang gelombangWr1260 ~ 1620nmPanjang gelombang pusat saluranCW1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 & 1571 ~ 1471 (Mux & Demux)nmJarak saluranSp20nmBandwidth Passband@-1dbPbλC ± 6.5nmRipple Passband≤ 0.5dbKehilangan penyisipanIlSa......

Hantar Pertanyaan

Penerangan Produk

Parameter	Simbol	Prestasi	Unit
Julat panjang gelombang	Wr	1260 ~ 1620	nm
Panjang gelombang pusat saluran	CW	1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux) 1471 ~ 1571 & 1571 ~ 1471 (Mux & Demux)	nm
Jarak saluran	Sp	20	nm
Bandwidth Passband@-1db	Pb	λC ± 6.5	nm
Ripple Passband		≤ 0.5	db
Kehilangan penyisipan	Il	Saluran awal: ≤0.50	db
Kehilangan penyisipan	Il	Saluran Terakhir: ≤1.80	db
Pengasingan saluran bersebelahan	Besar	≥ 30	db
Pengasingan saluran bukan bersebelahan	Ison	≥ 40	db
Kerugian bergantung kepada polarisasi	PDL	≤ 0.15	db
Kerugian pulangan	Rl	≥ 55	db
Dirahtiviti	Dir	≥ 50	db
Penyebaran mod polarisasi	PMD	≤ 0.1	db
Kuasa input optik	P	≤ 300	mw
Suhu operasi	Atas	-25 ~ +70	℃
Suhu penyimpanan	TSP	-40 ~ +85	℃
Jenis serat		Corning SMF-28ultra Fiber (G657 A1), serat kosong
Panjang serat		≥1.2	m

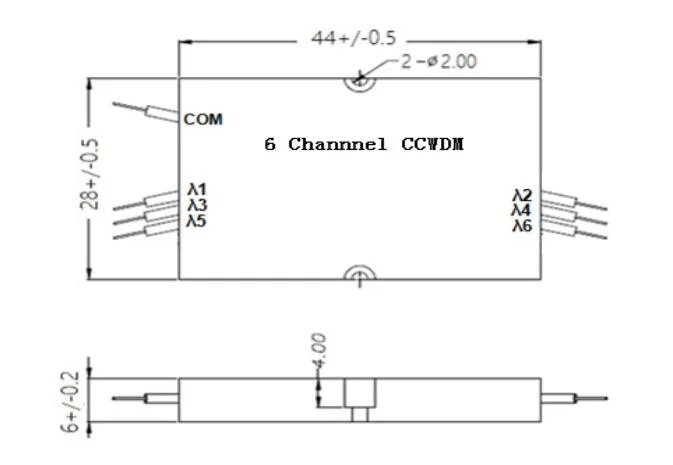

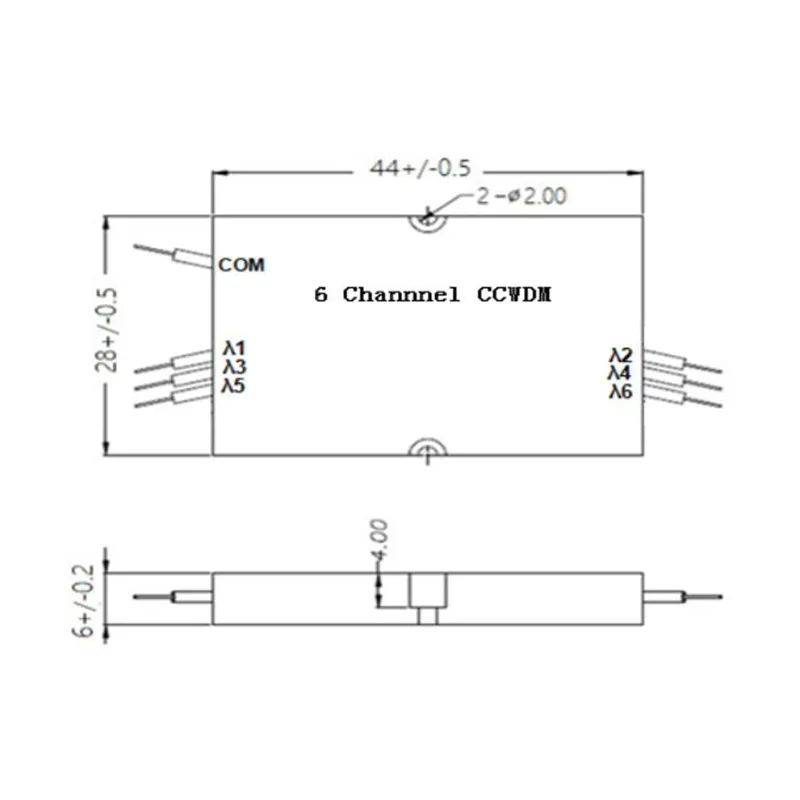

Dimensi pakej	Pkg	44x28x6	mm
