Siri CWDM saluran tunggal (1x2)

ParameterSimbolPrestasiUnitJulat panjang gelombangWr1260 ~ 1620nmPanjang gelombang pusat saluranCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmJarak saluranSp20nmBandwidth Passband@-1dbPbλC ± 6.5nmKehilangan penyisipanIlPassband: ≤0.40dbRefleksi: ≤0.40dbPengasingan salura......

Hantar Pertanyaan

Penerangan Produk

Parameter	Simbol	Prestasi	Unit
Julat panjang gelombang	Wr	1260 ~ 1620	nm
Panjang gelombang pusat saluran	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Jarak saluran	Sp	20	nm
Bandwidth Passband@-1db	Pb	λC ± 6.5	nm
Kehilangan penyisipan	Il	Passband: ≤0.40	db
Kehilangan penyisipan	Il	Refleksi: ≤0.40	db
Pengasingan saluran bersebelahan	Besar	≥ 30	db
Pengasingan saluran bukan bersebelahan	Ison	≥ 40	db
Pengasingan saluran refleksi	Isor	≥ 13	db
Kerugian bergantung kepada polarisasi	PDL	≤ 0.1	db
Kerugian pulangan	Rl	≥ 50	db
Dirahtiviti	Dir	≥ 50	db
Penyebaran mod polarisasi	PMD	≤ 0.1	db
Kuasa input optik	P	≤ 300	mw
Suhu operasi	Atas	-25 ~ +70	℃
Suhu penyimpanan	TSP	-40 ~ +85	℃
Jenis serat		Corning SMF-28 Serat Ultra (G657 A1), serat kosong
Panjang serat		≥1.2	m
Dimensi pakej	Pkg	Φ4.0 × 30 Φ5.5 × 35 atau φ5.5 × 38	mm

Nota: 1. Semua spec tidak termasuk penyambung.

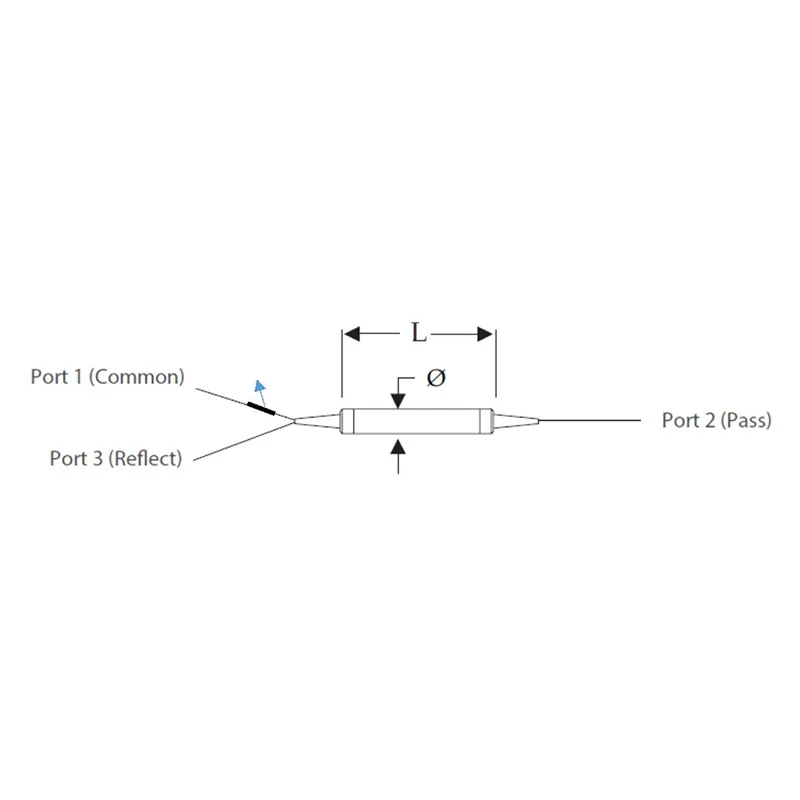

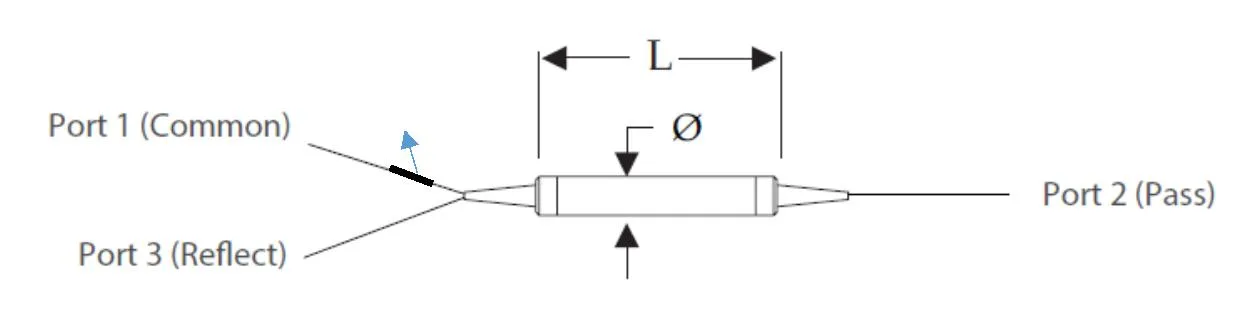

Lukisan Mekanikal (Unit: Mm)

Single Channel CWDM Series (1x2)
