Kabel drop serat optik jenis bow armored saluran

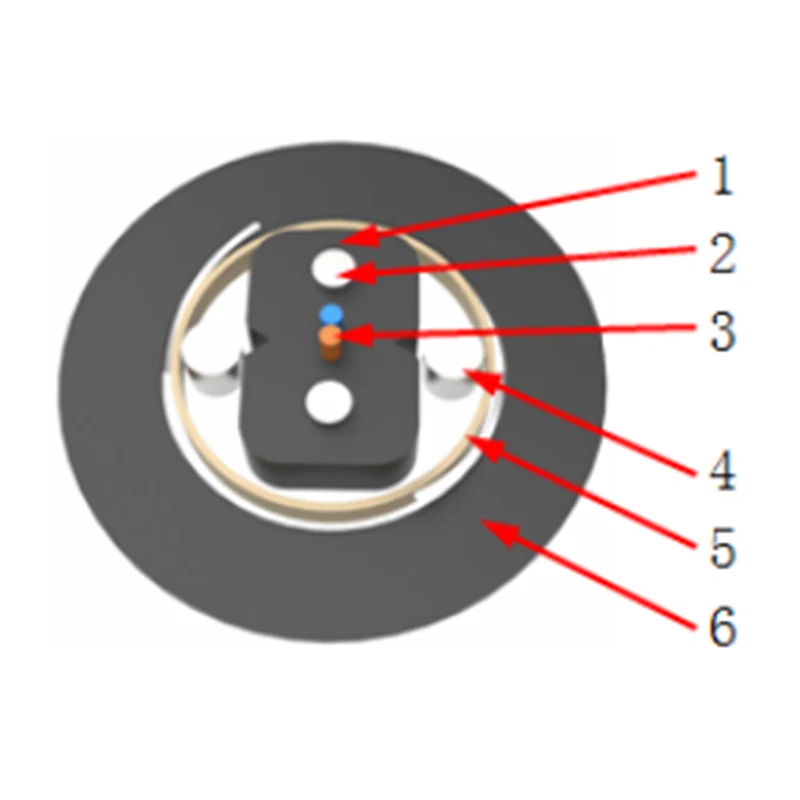

Tidak

Item

Bahan

1

Sarung dalaman

PVC 、 LSZH

2

Ahli kekuatan

Kawat keluli, FRP, KFRP

3

Serat

G.652D (B1.3), G.657A1 (B6A1), G.657A2 (B6A2) ...

4

Ahli kekuatan sokongan

Kawat keluli, FRP

5

Bahan menyekat air

Pita menyekat air

6

Lapisan perisai

Pita aluminium

7

Sarung luar

Lszh 、 pe

8

Warna

Hitam

Jenis Kabel

Dimensi

Kekuatan tegangan

Rintangan menghancurkan

Jejari lentur

Unit

Kabel

Jangka panjang

Jangka pendek

Jangka panjang

Jangka pendek

Statik

Dinamik

(mm)

(N)

(N/100mm)

—

GJYXFHA - 1/2/4

2.0 × 3.0

7.5

300

600

1000

2200

10 · d

20 · d

Gypsy - 1/2/4

2.0 × 3.0

7.5

300

600

1000

2200

10 · d

20 · d

Jenis serat

Pelemahan (max)

Kerugian makro (max)

1310nm

1550nm

Φ30mm

10 lingkaran (giliran)

Φ20mm

1 bulatan (giliran)

Φ15mm

1 bulatan (giliran)

Φ32mm

1 bulatan (giliran)

Φ60mm

100 lingkaran (giliran)

(db/km)

(db)

G.652 d

0.40

0.30

N/a

N/a

N/a

0.05 @1550nm

0.05 @1625nm

G.657 A1

0.40

0.30

0.25 @1550nm

1.00 @1625nm

0.75 @1550nm

1.50 @1625nm

N/a

N/a

N/a

G.657 A2

0.40

0.30

0.03 @1550nm

0.10 @1625nm

0.1 @1550nm

0.2 @1625nm

0.5 @1550nm

1.0 @1625nm

N/a

N/a

Pengangkutan & Penyimpanan

Pemasangan

Operasi

Catatan

-40 ℃ - +60 ℃

-30 ℃ - +50 ℃

-40 ℃ - +60 ℃

ROHS
