Kabel drop gentian optik yang telah ditamatkan sebelum ini adalah mod tunggal optik G657 dengan penyambung SC/APC bertetulang pada satu hujung, dan hujung yang lain dibuka, ferrule penyambung adalah zirkonium. Pembinaan Kabel: G657A1/G657A2 5mm kabel luar.
Penyambung sampingan: Penyambung SC/APC bertetulang setiap IEC 61754-4
B Penyambung Sampingan: Buka
Kabel: 5mm, HDPE, Hitam/Kelabu

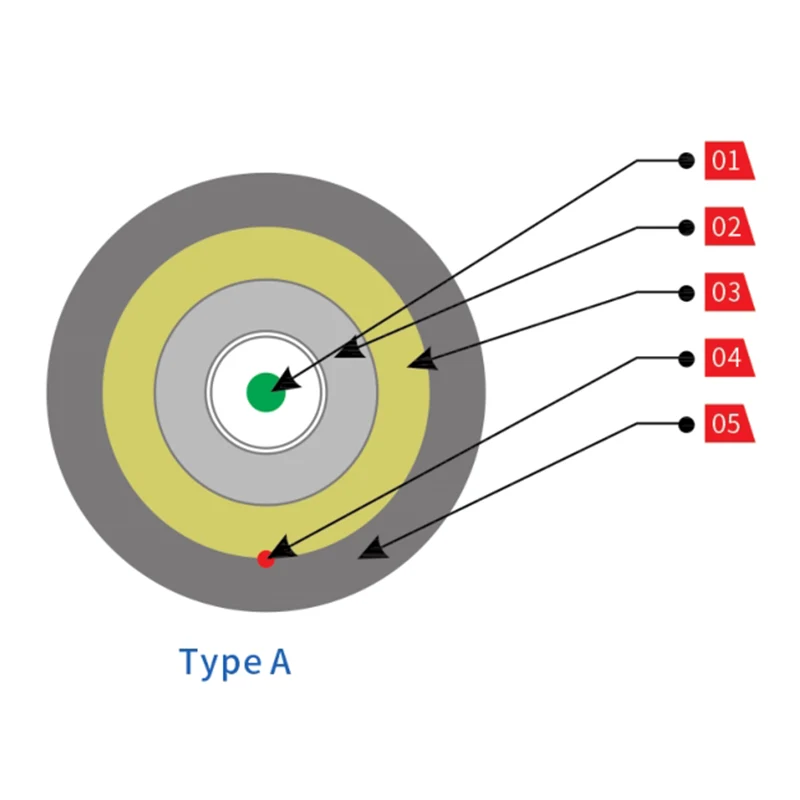

Penampan 900μm
Tiub PBT
Penampan gentian kaca dan penampan serat aramid aramid
RIPCORD
Jaket LSZH
Taip a
Penampan 900μm
Sarung dalaman
Penampan gentian kaca dan penampan serat aramid aramid
Ahli kekuatan
RIPCORD
Sarung luar
Garis warna biru
Jenis b
Butiran penyambung
Model: Jenis e
Warna: Hitam
Bahan: PC+ABS
Penyambung: SC/APC
Kabel yang berkenaan: kabel drop 5mm
Reka bentuk modular, mudah berkembang
Ia boleh berfungsi dan dipasang di luar
Ijazah Perlindungan: IP68
RL: ≥55dB
|
Parameter |
Nilai |
|
Jenis penyambung |
Jenis e |
|
Kehilangan Penyambung Penyambung (DB) |
IL: ≤0.3db Maks. 0.3db + 0.4db/km * l (km) @ 1310nm Maks. 0.3db + 0.35db/km * l (km) @ 1550nm Menurut kaedah IEC 61300-3-4 b |
|
Kerugian Pulangan Penyambung (DB) |
RL: ≥55dB Min. 60db @ 1310 & 1550nm Menurut IEC 61300-3-6 |
|
Panjang kabel (m) |
50, 100, 150, 200, 250, dll |
|
Tahap perlindungan |
IP 68 |
Kerugian penyisipan: Max. 0.3db + 0.35db/km * l (km) @ 1310nm
Maks. 0.3db + 0.21db/km * l (km) @ 1550nm
Menurut kaedah IEC 61300-3-4 b
Kerugian Pulangan: Min. 60 dB @ 1310 & 1550nm
Menurut IEC 61300-3-6
|
Item |
Kaedah ujian |
Keperluan |
|
Kekuatan tegangan |
IEC 60794-1-E1 (1000n/1h) |
Pemanjangan serat ≤0.40% Pemanjangan sisa ≤ 0.05% Perubahan Perubahan Kelas 0.1 dB @1550nm |
|
Meratakan |
IEC 60794-1-E3 (1000 n/100mm dalam 15 minit) |
Perubahan Perubahan ≤ 0.1 dB @1550nm |
|
Kesan |
IEC 60794-1-2-E4 (5n.m Impak dan d = 300mm) |
Perubahan Perubahan ≤ 0.1 dB @1550nm |
|
Kilasan |
IEC 60794-1-2-E7 (Beban 25n dan 10 kitaran) |
Perubahan Perubahan ≤ 0.1 dB @1550nm |
|
Kelengkungan |
IEC 60794-1-2-E6 (D = 100mm dan 55n beban, 25 kitaran) |
Perubahan Perubahan ≤ 0.1 dB @1550nm |
|
Julat suhu |
IEC 60794-1-2-F1 (-15 ° C ~ + 65 ° C) |
Perubahan Perubahan ≤ 0.2 dB @1550nm |
|
Penembusan air |
IEC 60794-1-2-F5A (Panjang 3m, ketinggian 1m, 24 jam) |
Kebocoran air akhir |
|
Pengecutan sarung |
EIA-RS-455-86 (85 ° C, 4hrs) EIA-RS-455-86 (85 ° C, 4 jam) |
≤ 5.0% |
|
ROHS (2011/65/saya) |
Mematuhi |
|
