Panel Terminal Akses Kabel Fiber Optik GFS-1F

1. Umum1.1 Keterangan Peralatan ini digunakan sebagai titik penamatan kabel drop untuk berhubung dengan ONU dalaman apartmen dalam sistem rangkaian komunikasi FTTX. Splicing serat boleh dilakukan di dalam kotak ini, dan sementara itu ia menyediakan perlindungan dan pengurusan yang kukuh untuk bangun......

Hantar Pertanyaan

Penerangan Produk

1. Umum

1.1 Keterangan

Peralatan ini digunakan sebagai titik penamatan kabel drop untuk berhubung dengan ONU dalaman apartmen dalam sistem rangkaian komunikasi FTTX. Splicing serat boleh dilakukan di dalam kotak ini, dan sementara itu ia menyediakan perlindungan dan pengurusan yang kukuh untuk bangunan rangkaian FTTX.

Jenis Pengeluaran	Klasifikasi
GFS-1F	Panel terminal akses kabel optik gentian

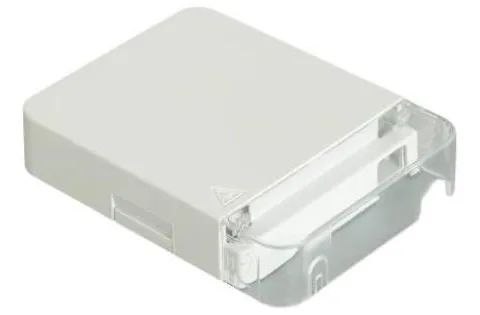

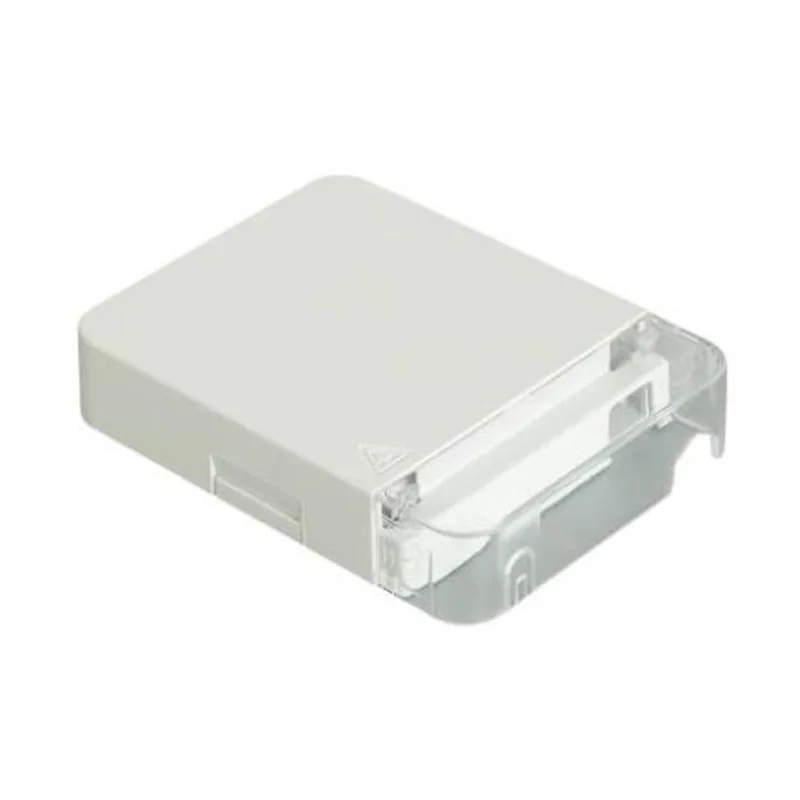

Penampilan GFS-1F

1.2 piawai mematuhi

Pengeluaran yang ditawarkan direka, dihasilkan dan diuji mengikut piawaian seperti berikut:

IEC61300-2	Peranti interkoneksi serat optik dan komponen pasif - ujian asas dan pengukuran
IEC60068-2	Prosedur ujian alam sekitar asas untuk produk elektrik dan elektronik

1.3 Persekitaran Aplikasi

Item	Nilai
Suhu operasi	-40 ºC ～+60 ºC
Suhu pemasangan	-5 ºC ～+40 ºC
Suhu penyimpanan	-45ºC ～+65 ºC

2. Ciri -ciri

1. Digunakan untuk kawasan kerja keluarga, melengkapkan akses dan output serat teras tunggal atau berganda, dapat memenuhi keperluan radius lenturan serat, dan melindungi akses serat optik, untuk memberikan perlindungan keselamatan untuk teras.

2. Pemasangan mudah, operasi mudah dan penyelenggaraan.

3. Menurut keperluan pelanggan boleh dicetak logo.

4. Diperbuat daripada Bahan Plastik Kejuruteraan Berkualiti Tinggi ABS+PC dengan intensiti yang sangat baik.

5. Anda boleh memasang penyesuai SC.

3. Spesifikasi

3.1 Spesifikasi Mekanikal

Item	Spesifikasi	Catatan
Dimensi luaran (mm)	1158623
Warna	Putih
Bilangan pelabuhan masuk	3
Diameter kabel serat port input (mm)	Φ2 ~ φ3, 2*3
Kapasiti (max)	2 teras
Tahap Perlindungan IP	IP20
Mudah terbakar	UL94-HB	Ia boleh disesuaikan mengikut keperluan.

Fiber Optic Cable Access Terminal Panel GFS-1F

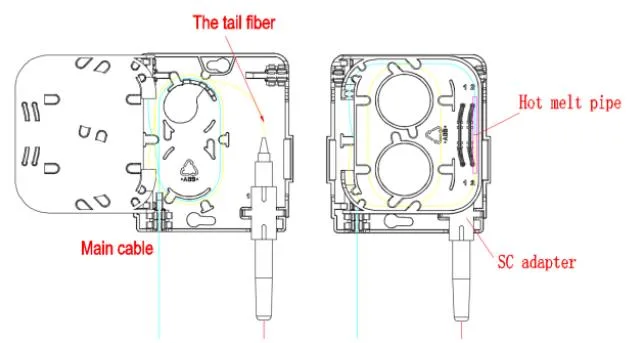

Peta penghalaan GFS-1F

3.2 Spesifikasi Optik

Item	Kaedah ujian	Spesifikasi
Kehilangan penyisipan (db)	IEC61300-3-4-Method b	Mean≤0.1db, maksimum ≤0.3db
Kerugian pulangan (db)	IEC61300-3-6-METHOD 1	APC≥60dB, UPC≥50dB
Sambungan rawak	IEC61300-3-4	Mean≤0.15dB, maksimum ≤0.3db
Kebolehulangan	IEC 61300-2-2 500 kitaran	Semasa ujian perbezaan antara pengukuran awal dan setiap pengukuran selepas satu kitaran mestilah kurang daripada 0.20 dB, dan harus dibersihkan sebaliknya, dengan had 25 pembersihan

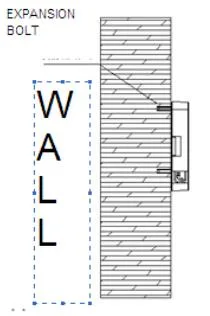

3.3. Pemasangan yang dipasang di dinding

Bor 2 lubang di dinding mengikut dimensi dalam Jadual 2, letakkan palam pengembangan φ6*30, letakkan kotak untuk memadankan lubang dan gunakan skru untuk mengikat.

Fiber Optic Cable Access Terminal Panel GFS-1F

PIC.5 Pemasangan yang dipasang di dinding

4. Konfigurasi

4.1 Seksyen Aksesori

Nama bahagian	Unit	Kuantiti	Nota
Skru dan palam getah	Tetapkan	2	M425 Philips Head Screw, φ630 Palam Getah
Lengan pelindung pelindung haba	PCS	1	L = 45mm

5.Package

Karton bergelombang ganda standard, 520*360*390mm, 200 dalam kadbod, kira -kira 19.5kg.
