Kabel Tiub Longgar Optik dan Elektrik Hibrid GDTS

Kabel Tiub Longgar Hibrid Optik dan Elektrikal GDTS direka untuk penghantaran kuasa dan isyarat bersepadu, menggabungkan gentian optik dengan konduktor kuprum dalam satu kabel. Dikeluarkan oleh Orientalfiber, pembekal dan pengilang yang berpangkalan di China, kabel GDTS ini menampilkan anggota kekuatan logam pusat, tiub longgar yang diisi dengan sebatian pelindung, dan perisai pita keluli beralun, semuanya dilindungi oleh sarung luar PE yang tahan lama. Ia direka bentuk untuk prestasi yang boleh dipercayai dalam persekitaran yang keras dan menyokong pemasangan saluran dan atas, memudahkan penggunaan sistem stesen pangkalan teragih dan rangkaian industri sambil mengurangkan kos perolehan dan pembinaan.

Hantar Pertanyaan

Penerangan Produk

Orientalfiber menyediakanKabel Tiub Longgar Optik dan Elektrik Hibrid GDTS, penyelesaian khusus yang direka untuk menyepadukan penghantaran data berkelajuan tinggi dan penghantaran kuasa yang boleh dipercayai ke dalam unit struktur tunggal. Kabel komposit ini direka bentuk untuk memenuhi permintaan infrastruktur telekomunikasi moden yang berkembang, terutamanya di mana kecekapan ruang dan pemasangan diperkemas adalah kritikal.

Gambaran Keseluruhan Produk dan Komposisi Bahan

TheKabel Tiub Longgar Optik dan Elektrik Hibrid GDTSmenggunakan seni bina berbilang lapisan yang canggih. Pada terasnya, anggota tetulang logam memberikan kekuatan tegangan yang diperlukan. Di sekeliling pusat ini adalah tiub longgar yang diperbuat daripada plastik modulus tinggi, menempatkan gentian optik dan sebatian pengisian pelindung.

Disepadukan bersama tiub ini ialah wayar tembaga bertebat, dikonfigurasikan kepada keperluan elektrik tertentu. Pemasangan teras ini dilindungi oleh perisai pita keluli beralun, yang menawarkan perlindungan yang teguh terhadap kesan mekanikal dan kerosakan tikus. Keseluruhan struktur disiapkan dengan sarung luar polietilena (PE) yang tahan lama, memastikan kestabilan jangka panjang dalam keadaan persekitaran yang teruk.

Kelebihan Teknikal Utama

Kuasa dan Isyarat Bersepadu:Dengan menggabungkan konduktor kuprum dan gentian optik, yangKabel Tiub Longgar Optik dan Elektrik Hibrid GDTSmenghapuskan keperluan untuk talian kuasa berasingan, memudahkan seni bina kabel.
Ketahanan Mekanikal:Perisai pita keluli beralun dan anggota kekuatan logam membolehkan prestasi yang boleh dipercayai dalam persekitaran tegangan tinggi, termasuk pemasangan saluran dan atas.
Kestabilan Alam Sekitar:Reka bentuk tiub longgar dan sebatian pengisian kalis lembapan melindungi gentian daripada turun naik suhu dan kemasukan air.
Kecekapan Operasi:Memusatkan bekalan kuasa untuk peralatan jauh mengurangkan keperluan untuk penyelarasan tapak kuasa tempatan dan memudahkan jadual penyelenggaraan rutin.

Senario Aplikasi Utama

Sistem Stesen Pangkalan Teragih (BBU kepada RRU)

Kes penggunaan utama untukOrientalfiberKabel GDTS ialah sambungan antara Building Baseband Unit (BBU) dan Remote Radio Unit (RRU) dalam sistem bekalan kuasa jauh DC. Ia membolehkan penghantaran serentak isyarat lebar jalur tinggi dan penghantaran kuasa elektrik yang diperlukan kepada unit antena jauh.

Infrastruktur Bandar dan Rangkaian Perindustrian

Di luar telekomunikasi, iniKabel Tiub Longgar Optik dan Elektrik Hibrid GDTSdigunakan dalam transit rel, sistem pemantauan lebuh raya dan pengagihan kuasa grid pintar di mana sumber kuasa setempat tidak tersedia atau sukar dipasang.

Pelaksanaan Projek dan Pengurusan Kos

MemanfaatkanKabel Tiub Longgar Optik dan Elektrik Hibrid GDTSmenyumbang kepada pengurangan yang ketara dalam keseluruhan perbelanjaan projek. Dengan mengurangkan jumlah bahan yang diperlukan dan memendekkan garis masa pemasangan, pengendali boleh mencapai kos perolehan dan pembinaan yang lebih rendah. Pendekatan diperkemas ini juga meminimumkan jejak fizikal dalam saluran sesak dan dulang kabel.

Mengenai Orientalfiber (Teknologi Fotoelektrik Jiangsu Xuben)

Sebagai sebahagian daripada kumpulan Jiangsu Xuben Photoelectric Technology Co., Ltd,Orientalfiberberoperasi dalam infrastruktur 15,000 meter persegi khusus untuk pengeluaran kabel dalaman/luar dan komponen ODN. Dengan nilai keluaran tahunan sebanyak 20 juta USD, syarikat itu mematuhi piawaian antarabangsa yang ketat, termasuk ISO9001 dan ISO45001. Proses pembuatan kami menumpukan pada ketepatan dan ketahanan gred profesional, menyokong projek kejuruteraan berskala besar di seluruh dunia.

Soalan Lazim

1. Bolehkah spesifikasi wayar tembaga disesuaikan?

Ya, nombor dan tolok konduktor kuprum dalamKabel Tiub Longgar Optik dan Elektrik Hibrid GDTSboleh dilaraskan berdasarkan voltan dan keperluan arus khusus peralatan jauh.

2. Apakah had pemasangan untuk kabel ini?

Kabel hibrid GDTS adalah serba boleh, direka untuk pemasangan saluran paip (saluran) dan pemasangan atas (udara), dengan syarat perkakasan ketegangan yang sesuai digunakan.

3. Bagaimanakah perisai pita keluli mempengaruhi fleksibiliti?

Walaupun pita keluli beralun memberikan perlindungan yang ketara terhadap penghancuran, kabel mengekalkan jejari selekoh yang dikira yang membolehkan amalan pemasangan standard dalam saluran telekomunikasi bandar.

Ciri-ciri

● Prestasi mekanikal dan suhu yang baik;

● Reka bentuk hibrid optik-elektrik menyelesaikan masalah bekalan kuasa dan penghantaran isyarat, dan menyediakan pemantauan berpusat dan penyelenggaraan bekalan kuasa untuk peralatan;

● Meningkatkan kebolehurusan bekalan kuasa, mengurangkan penyelarasan dan penyelenggaraan bekalan kuasa;

● Mengurangkan kos perolehan dan menjimatkan kos pembinaan;

● Digunakan terutamanya untuk sambungan antara BBU dan RRU dalam sistem bekalan kuasa jauh DC stesen pangkalan teragih;

● Sesuai untuk pemasangan saluran paip dan overhed

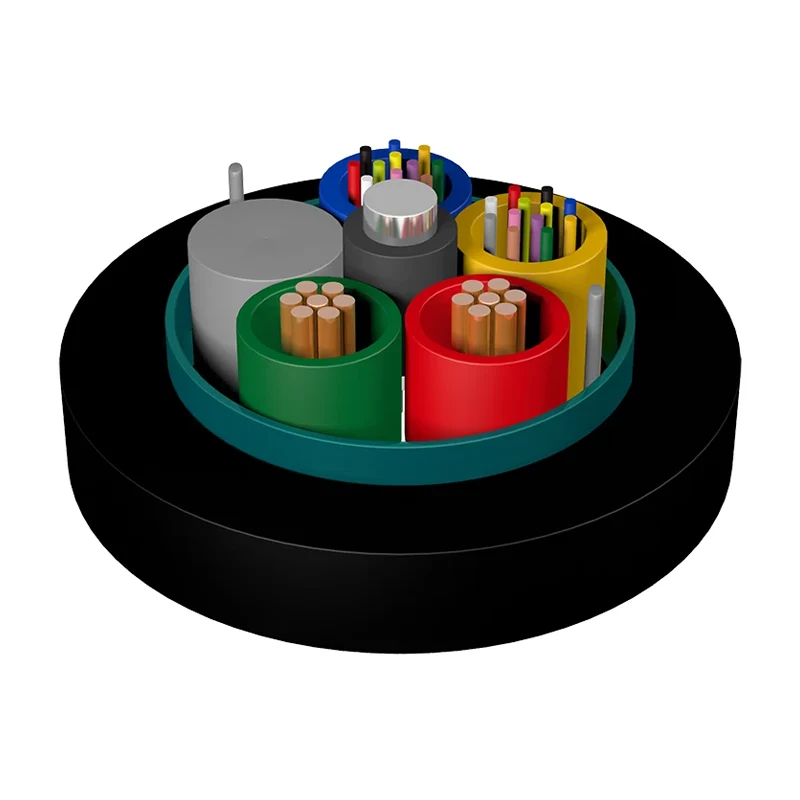

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

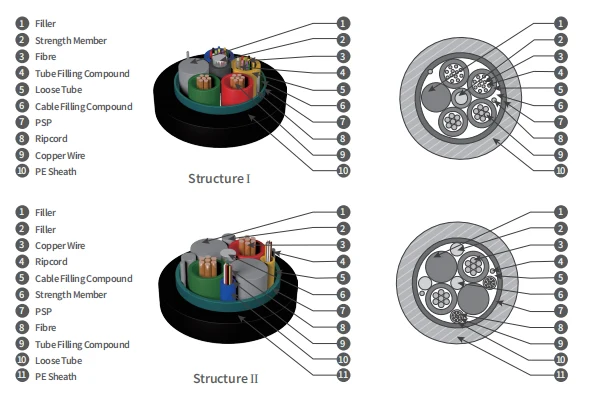

Ciri Teknikal

taip	O.D. (mm)	Berat badan (Kg/km)	Kekuatan tegangan Jangka panjang/pendek (N)	Hancurkan Jangka panjang/pendek (N/100mm)	Struktur
GDTS-02-24Xn+2×1.5	11.6	157	600/1500	300/1000	Struktur I
GDTS-02-24Xn+2×2.5	12.5	190	600/1500	300/1000	Struktur I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Struktur II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Struktur II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Struktur II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	StrukturII

Nota:

1. Xn merujuk kepada jenis gentian.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 menunjukkan bilangan dan saiz wayar kuprum.

3. Kabel hibrid dengan nombor dan saiz wayar kuprum yang berbeza boleh disediakan atas permintaan.

4. Kabel hibrid dengan kiraan gentian yang berbeza boleh disediakan atas permintaan.

Prestasi Elektrik Konduktor

keratan rentas (mm2)	Maks. Rintangan DC konduktor tunggal (20 ℃)(Ω/km)	Rintangan penebat (20℃)(MΩ.km)	Kekuatan dielektrik KV, DC 1min Kekuatan dielektrik KV, DC 1min
keratan rentas (mm2)	Maks. Rintangan DC konduktor tunggal (20 ℃)(Ω/km)	Antara setiap konduktor dan lain-lain anggota logam yang disambungkan dalam kabel	antara konduktor	Antara konduktor dan perisai logam	Antara konduktor dan dawai keluli
1.5	13.3	Tidak kurang daripada 5,000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
