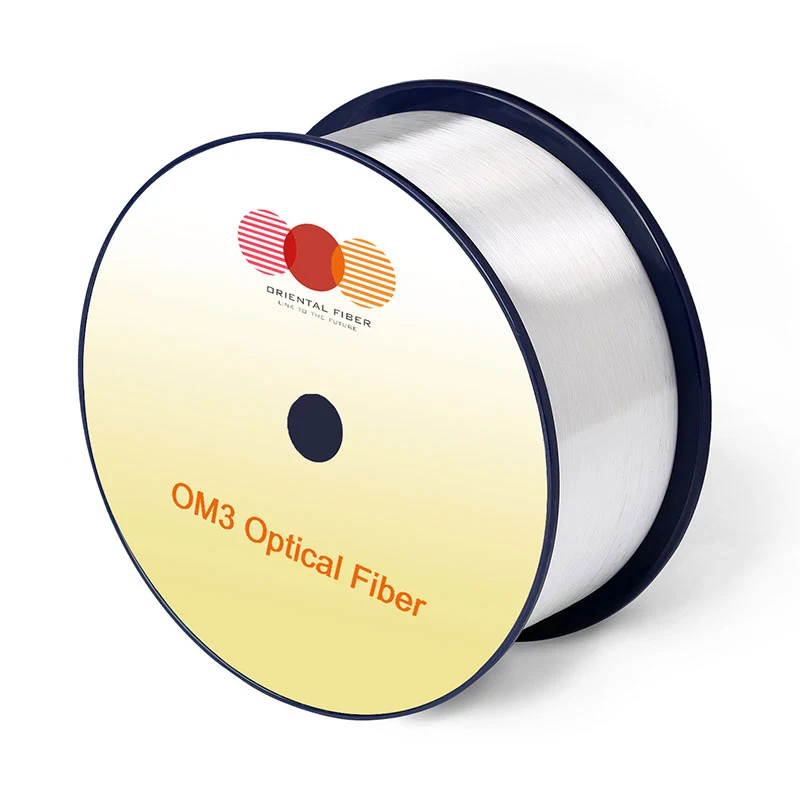

Serat Optik Multi-Mode OM2+/OM3

Ciri -ciri

Keadaan

Ditentukan nilai

Unit

Geometri Ciri -ciri

Teras Diameter

-

50 ± 2.5

[μm]

Teras Tidak bulat

-

≤5.0

[%]

Pelapisan Diameter

-

125.0 ± 1.0

[μm]

Pelapisan Tidak bulat

-

≤0.6

[%]

Salutan Diameter

-

245 ± 7

[μm]

Salutan/pelapisan Kesalahan Concentricity

-

≤10.0

[μm]

Salutan Tidak bulat

-

≤6.0

[%]

Teras/pelapisan Kesalahan Concentricity

-

≤1.0

[μm]

Penghantaran Panjang

-

naik hingga 8.8

[km/reel]

Optik Ciri -ciri

Pelemahan

850nm

≤2.4

[db/km]

1300nm

≤0.6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 Bend tidak sensitif

Lebih banyak Jalur lebar modal

850nm

≥700/≥1500/≥3500

[MHz · km]

1300nm

≥500/≥500/≥500

[MHz · km]

Berkesan Jalur lebar modal

850nm

≥950/≥2000/≥4700

[MHz · km]

Permohonan Jarak sokongan pada

-

-

-

40gbase-SR4 / 100GBase-SR101

850nm

-/140/170

[m]

10gbase-sr

850nm

150/300/550

[m]

1000BASE-SR

850nm

750/1000/1100

[m]

DMD Spesifikasi

Patuh dengan dan lebih ketat daripada keperluan IEC60793-2-10

-

Berangka Aperture

-

0.200 ± 0.015

-

Kumpulan Indeks refraktif

850nm

1.482

-

1300nm

1.477

-

Panjang gelombang penyebaran sifar (λ0)

-

1295-1340

[nm]

Cerun penyebaran sifar (S0)

1295nm≤λ0 0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310nm≤λ0 0≤1340nm

≤0.000375 (1590-l0)

[ps/(nm2 · km)]

Macrobending Kerugian2

-

-

-

2 Bertukar @ jejari 15 mm

850nm

≤0.1

[db]

1300nm

≤0.3

[db]

2 Bertukar @ radius 7.5 mm

850nm

≤0.2

[db]

1300nm

≤0.5

[db]

Backscatter Ciri -ciri

1300nm

Langkah （Maksud pengukuran dua arah）

-

≤0.10

[db]

Penyelewengan Lebih dari serat panjang dan ketetapan titik

-

≤0.10

[db]

Pelemahan Keseragaman

-

≤0.08

[db/km]

Alam sekitar Ciri -ciri

850nm & 1300nm

Suhu Berbasikal

-60 ℃ hingga 85 ℃

≤0.10

[db/km]

Kelembapan suhu Berbasikal

-10 ℃ hingga 85 ℃, 4% hingga 98% RH

≤0.10

[db/km]

Air Rendaman

23 ℃, 30 hari

≤0.10

[db/km]

Kering Haba

85 ℃, 30 hari

≤0.10

[db/km]

Lembap Haba

85 ℃, 85% RH, 30 hari

≤0.10

[db/km]

Mekanikal Spesifikasi

Bukti Ujian

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Salutan Pasukan jalur

tipikal daya purata

1.5

[N]

puncak kuasa

≥1.3, ≤8.9

[N]

Parameter kerentanan kakisan dinamik (ND, tipikal)

-

20

-
