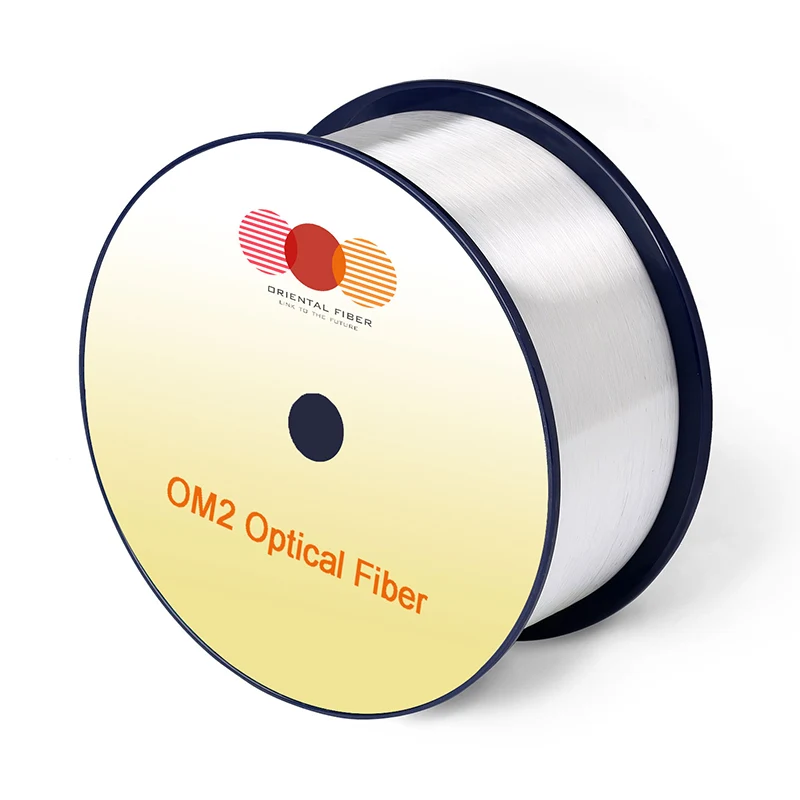

OM2 OPTIK MULTI-MODE OM2

Ciri -ciri

Keadaan

Nilai yang ditentukan

Unit

Ciri -ciri geometri

Diameter teras

-

50 ± 2.5

[μm]

Teras bukan bulat

-

≤5.0

[%]

Diameter pelapisan

-

125.0 ± 1.0

[μm]

Pelapisan tidak bulat

-

≤1.0

[%]

Diameter salutan

-

245 ± 7

[μm]

Kesilapan Concele/Cladding Concentricity

-

≤10.0

[μm]

Salutan bukan bulat

-

≤6.0

[%]

Kesilapan Concentricity Teras/Cladding

-

≤1.5

[μm]

Panjang penghantaran

-

sehingga 17.6

[km/reel]

Ciri -ciri optik

Pelemahan

850nm

≤2.3

[db/km]

1300nm

≤0.6

[db/km]

Jalur lebar modal yang berlebihan

850nm

≥500

[MHz · km]

1300nm

≥500

[MHz · km]

Aperture berangka

-

0.200 ± 0.015

-

Indeks refraktif kumpulan

850nm

1.482

-

1300nm

1.477

-

Panjang gelombang penyebaran sifar, λ0

-

1295-1340

[nm]

Cerun penyebaran sifar, S0

1295nm≤λ0 0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310nm≤λ0 0≤1340nm

≤0.000375 (1590-l0)

[ps/(nm2 · km)]

Kehilangan makro lentur

-

-

-

2 bertukar @ 15 mm jejari

850nm

≤0.1

[db]

1300nm

≤0.3

[db]

2 bertukar @ radius 7.5 mm

850nm

≤0.2

[db]

1300nm

≤0.5

[db]

Ciri -ciri backscatter

1300nm

Langkah (bermaksud pengukuran dua arah)

-

≤0.10

[db]

Penyelewengan terhadap panjang serat dan ketetapan titik

-

≤0.10

[db]

Keseragaman pelemahan

-

≤0.08

[db/km]

Ciri -ciri alam sekitar

850nm & 1300nm

Berbasikal suhu

-60 ℃ hingga 85 ℃

≤0.10

[db/km]

Berbasikal kelembapan suhu

-10 ℃ hingga 85 ℃, 4% hingga 98% RH

≤0.10

[db/km]

Rendaman air

23 ℃, 30 hari

≤0.10

[db/km]

Panas kering

85 ℃, 30 hari

≤0.10

[db/km]

Panas lembap

85 ℃, 85% RH, 30 hari

≤0.10

[db/km]

Spesifikasi mekanikal

Ujian bukti

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Pasukan jalur salutan

daya purata biasa

1.5

[N]

daya puncak

≥1.3, ≤8.9

[N]

Parameter kerentanan kakisan dinamik (ND, tipikal)

-

20

-
