Kabel kabel gentian optik yang tidak terkawal tiub

Struktur kabel kabel gentian optik yang tidak terkawal yang terkandas adalah untuk meletakkan serat optik 250μm ke dalam tiub longgar yang diperbuat daripada bahan modulus yang tinggi, dan tiub longgar diisi dengan sebatian kalis air. Pusat teras kabel adalah teras tetulang logam. Untuk kabel optik dengan teras tertentu, lapisan polietilena (PE) perlu diekstrusi di luar teras tetulang logam. Tiub longgar (dan tali pengisian) dipintal di sekitar teras tetulang pusat untuk membentuk teras kabel padat dan bulat, dan jurang di teras kabel dipenuhi dengan pengisi penyekat air. Sabuk aluminium bersalut plastik atau tali pinggang keluli dibungkus dan diekstrusi ke dalam sarung polietilena untuk membentuk kabel.

Hantar Pertanyaan

Penerangan Produk

Ciri -ciri

Prestasi mekanikal dan suhu yang baik

Tiub longgar kekuatan tinggi iaitu tahan hidrolisis

Kompaun pengisian tiub khas memastikan perlindungan kritikal serat

Struktur padat yang direka khas adalah baik untuk mencegah tiub longgar daripada mengecut

Sarung PE melindungi kabel dari radiasi ultraviolet

Langkah -langkah berikut diambil untuk memastikan kedap air kabel:

-STEEL WIRE Digunakan sebagai ahli kekuatan pusat

-Kompaun pengisian tiub

-100% pengisian teras kabel

-Apl atau halangan kelembapan PSP

Piawaian

Kabel GYTA/S mematuhi standard YD/T 901 serta IEC 60794-1.

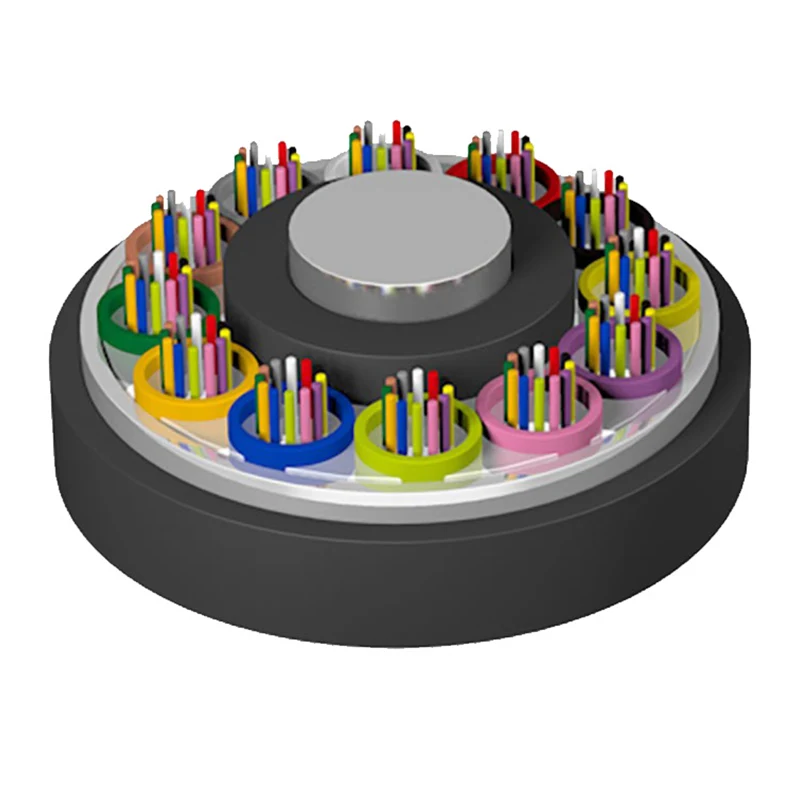

Lukisan struktur

1. Serat

3. Tiub longgar

4. Ahli Kekuatan Pusat

5. Kompaun pengisian kabel

6. APL PSP

7. PE sarung

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Parameter teknikal

Jenis Kabel (Meningkat sebanyak 2 serat)	Kiraan serat	Tiub	Pengisi	Berat Kabel (Ref) (kg/km)	Kekuatan tegangan Jangka panjang/pendek (N)	Rintangan menghancurkan Jangka panjang/pendek (N/100mm)	Jejari lentur Statik/dinamik (mm)
Gyta/s-2 ~ 6xn	2 ~ 6	1	4	76	600/1500	300/1000	10D/20D
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
Gyta/s -38 ~ 48xn	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
Gyta/s -74 ~ 84xn	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
Gyta/s -98 ~ 108xn	98 ~ 108	9	1	163
Gyta/s -110 ~ 120xn	110 ~ 120	10	0	163
Gyta/s -122 ~ 132xn	122 ~ 132	11	1	190
Gyta/s -134 ~ 144xn	134 ~ 144	12	0	190
Gyta/s -146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	190
Gyta/s -288xn	288	24	0	239

Suhu Penyimpanan/Operasi: -40 ℃ -+70 ℃

Ciri -ciri optik

Jenis serat	Pelemahan (+20 ℃）				Jalur lebar		Aperture berangka	Panjang gelombang cut-off kabel λcc
Jenis serat	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Aperture berangka	Panjang gelombang cut-off kabel λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125μm	≤3.3db/km	≤1.2db/km	---	---	≥500mHz · km	≥500mHz · km	0.200 ± 0.015 sudah	---
62.5/125μm	≤3.5db/km	≤1.2db/km	---	---	≥200MHz · km	≥500mHz · km	0.275 ± 0.015 sudah	---

Catatan:

a. Akhiran xn menandakan jenis serat

b. Pengaturan warna serat dan tiub ditentukan dalam jadual pengenalan warna

c. Kabel kabel gentian optik yang tidak terkawal tiub tidak boleh disimpan di persekitaran luaran lebih dari 6 bulan untuk memastikan keadaan kabel yang baik

Permohonan: Saluran/udara
