Kotak pengedaran kabel gentian optik pra-diselaraskan GFS-16SX

1. Umum

1.1 Keterangan

Kotak pengedaran optik pra-penyambung sebagai peralatan nod pengedaran rangkaian FTTX yang paling maju, menyediakan sambungan yang cepat dan boleh dipercayai, perlindungan dan pengurusan yang baik untuk rangkaian FTTX.

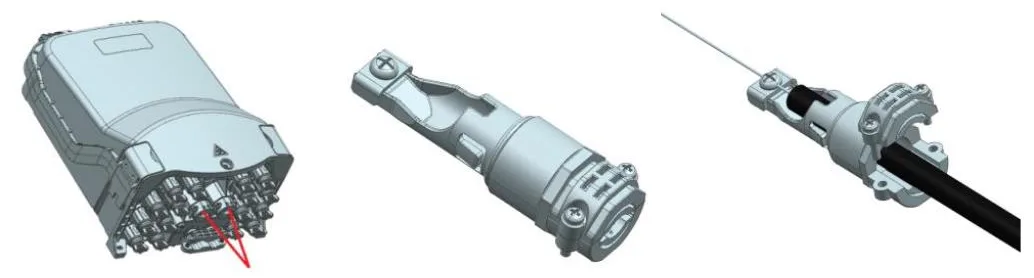

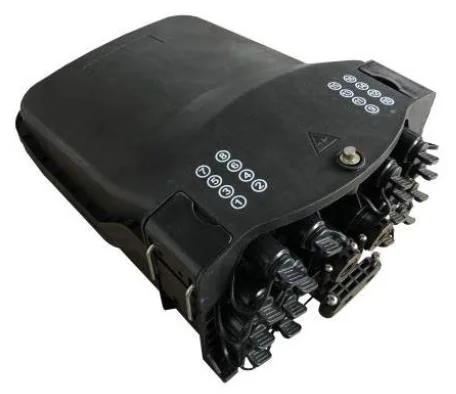

Penampilan GFS-16SX

1.2 piawai mematuhi

Pengeluaran yang ditawarkan direka, dihasilkan dan diuji mengikut piawaian seperti berikut:

1.3 Persekitaran Aplikasi

2. Ciri -ciri

1. Reka bentuk struktur lanjutan, operasi mudah dan penghalaan yang munasabah.

2. Bahan: pp+gf.

3. Bukti kelembapan, kalis air, bukti debu, anti-penuaan.

4. Tahap perlindungan sehingga IP65.

5.

6. Pelbagai dulang sambatan boleh didapati.

7. Kaedah pemasangan: tiang yang dipasang, dipasang udara, dipasang di dinding.

8. Ia boleh dilengkapi dengan dulang penyimpanan kabel drop untuk memenuhi penyimpanan kabel pusingan 5mm 50 meter.

3. Spesifikasi

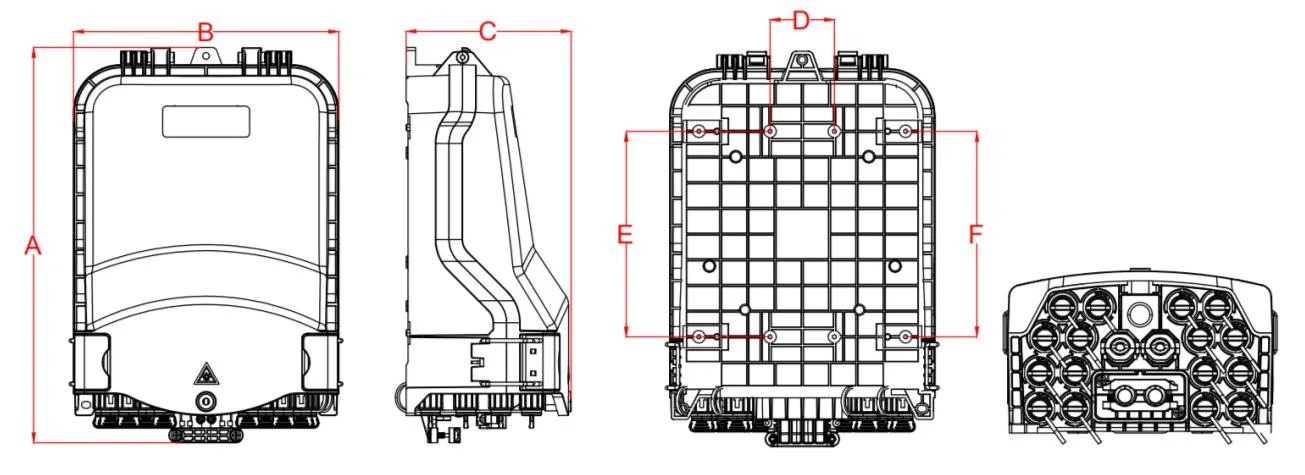

3.1 Spesifikasi Mekanikal

4. Konfigurasi

4.1 Parameter Optik Utama

Parameter optik yang ditunjukkan dalam jadual di atas adalah nilai lalai, dan boleh disesuaikan mengikut keperluan.

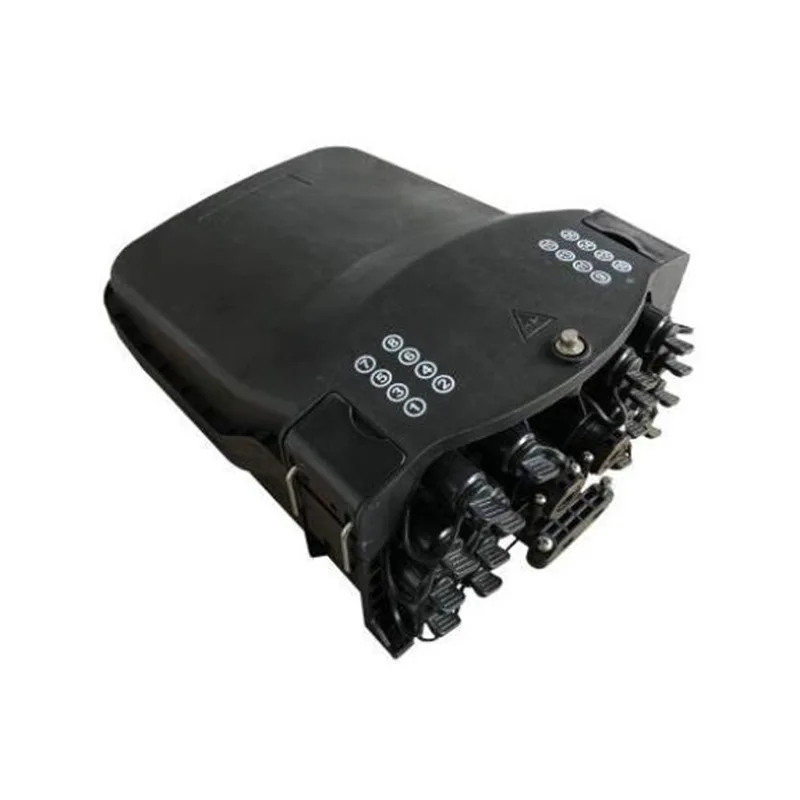

5. Gambar produk

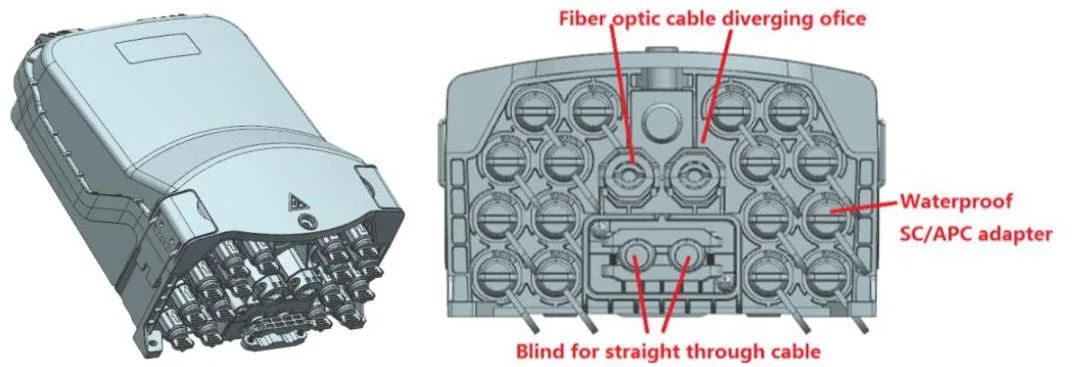

5.1 Cara Kabel Produk:

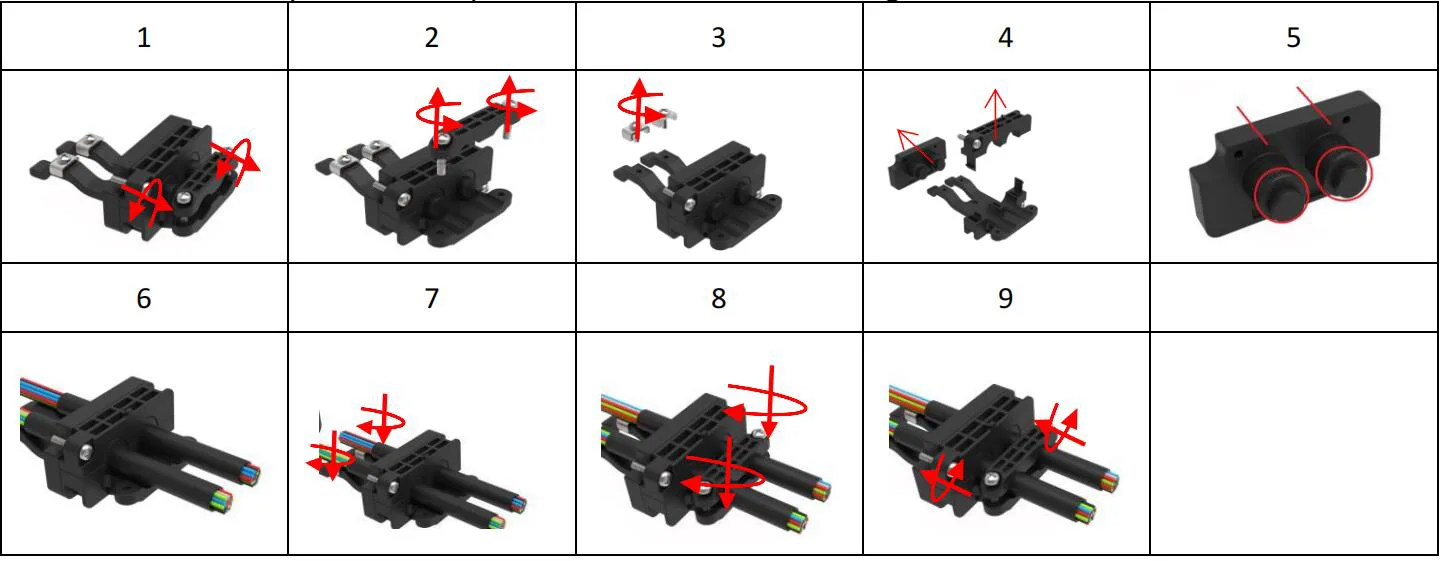

5.2 Palam Cepat

1. Lepaskan skru dan keluarkan sambungan.

2. Lepaskan skru dan keluarkan plat tekanan.

3. Lepaskan skru pada plat mampatan ahli kekuatan.

4. Keluarkan palam getah dan bahagian plastik.

5. Potong palam getah mengikut saiz kabel yang diperlukan.

6. Lulus kabel yang dilucutkan melalui palam getah dan kumpulkan kabel dengan palam getah.

7. Memperkenalkan ahli kekuatan ke dalam penutup, tekan plat tekanan, dan ketatkan skru untuk memperbaiki ahli kekuatan.

8. Tekan plat tekanan dan ketatkan skru untuk menetapkan kabel optik.

9. Tolak komponen dengan kabel optik ke bahagian bawah dan ketatkan skru.

5.3 Penggabungan kabel optik gentian

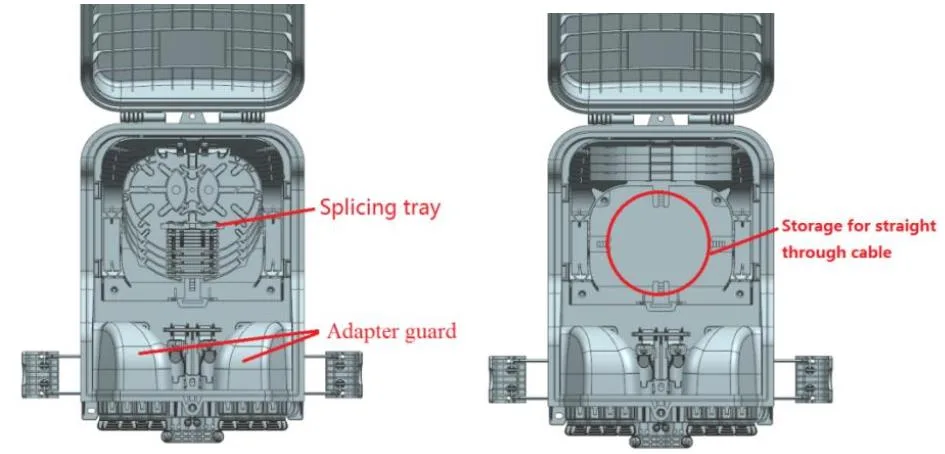

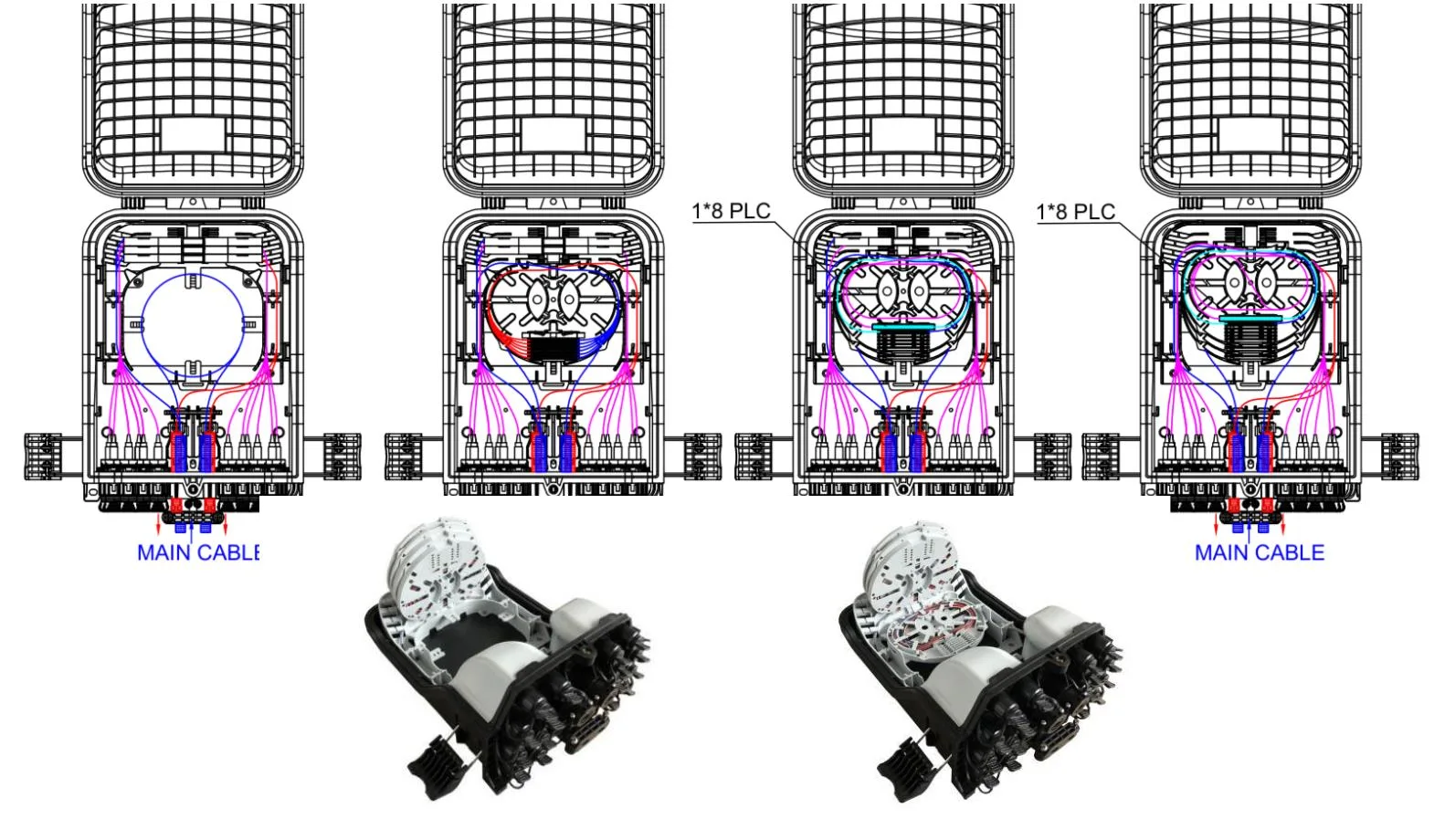

5.4 Cara Kabel Produk

Rajah Routing GFS-16SX

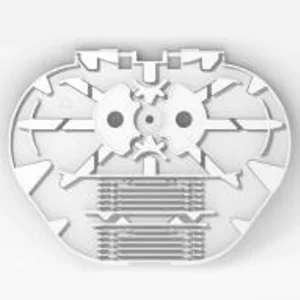

5.5 dulang splicing

Item	Splicing dulang a	Splicing dulang b	Splitter dulang A-1	Splicing dulang c
Dimensi (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Berat bersih (kg)	0.021	0.015	0.021
Gambar
Warna	RAL7035	RAL7035	RAL7035
Bahan	PC+ABS	PC+ABS	PC+ABS
Kapasiti splicing dulang (teras)	12 (2 lapisan lengan pelindung yang boleh dikurangkan haba)	8 (1 lapisan lengan pelindung yang boleh dikurangkan haba)	6 (2 lapisan lengan pelindung yang boleh dikurangkan haba)
Kapasiti splitter dulang (PCS)	1 (PLC 1x2, 1x4, 1x8, 0.9mm Fiber, 60x7x4mm)	/	1  (PLC 1x16, 0.9mm Fiber, 60x12x4mm)
Maksimum (PCS)	4	8	4
Lalai (PCS)	2	/	/
Nota: 1. Dulang di atas boleh dicampur mengikut keperluan. 2. Peraturan Konfigurasi: 1a = 2b = 2c = 1d = 1e = 2f 3. Jenis cakera serat semakin berterusan

Item	Splicing dulang c	Splicing dulang d	Splicing dulang e	Splicing dulang E-1
Dimensi (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Berat bersih (kg)	0.018	0.024	0.033	0.033
Gambar
Warna	RAL7035	RAL7035	RAL7035	RAL7035
Bahan	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Kapasiti splicing dulang (teras)	12 (1 lapisan lengan pelindung yang boleh dikurangkan haba)	24 (2 lapisan lengan perlindungan yang boleh dikurangkan haba)	24 (2 lapisan lengan perlindungan yang boleh dikurangkan haba)	18 (2 lapisan lengan perlindungan yang boleh dikurangkan haba)
Kapasiti splitter dulang (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0.9mm Fiber, 60x7x4mm)	1 (PLC 1x16, 0.9mm Fiber, 60x12x4mm)
Maksimum (PCS)	8	4	4	4
Lalai (PCS)	/	/	/	/
Catatan: 1. Dulang di atas boleh dicampur mengikut keperluan. 4. Peraturan Konfigurasi: 1a = 2b = 2c = 1d = 1e = 2f 3. Jenis cakera serat semakin meningkat

5.3 Aksesori

Tidak	Nama bahagian	Gambar rujukan	Unit	Kuantiti	Catatan
1	Pengguna'Manual	/	PCS	1	Dalam
2	Laporan Ujian Splitter	/	PCS	1	Dalam
3	Kunci		PCS	1	"D" jenis
4	Lengan perlindungan haba yang boleh dilepaskan		PCS	16	L = 45mm, Pilihan sebagai permintaan pelanggan
5	Tali leher kabel nilon		PCS	10	3x100mm
6	Tiub perlindungan serat telanjang		PCS	1	OD5mm x 50cm
7	Kit yang dipasang di dinding		Tetapkan	1	Pilihan sebagai permintaan pelanggan. Palam plastik diperluas φ7.5x40mm, Phillips Skru Self-Tapping M5x40mm.
8	Kit yang dipasang tiang		Tetapkan	1	Pilihan sebagai permintaan pelanggan
9	Kit yang dipasang di udara		Tetapkan	1	Pilihan sebagai permintaan pelanggan
10	Drop dulang penyimpanan kabel		PCS	2	Pilihan sebagai permintaan pelanggan

6. Ciri -ciri Alam Sekitar

Produk ini mematuhi Arahan Perlindungan Alam Sekitar ROHS, dan kandungan plumbum, kadmium, merkuri, kromium heksavalen, biphenyl polybrominated (PBB) dan diphenyl eter polybrominated (PBDE) tidak melebihi had.

7. Pemasangan

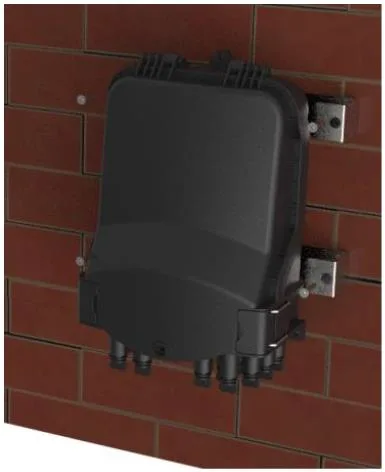

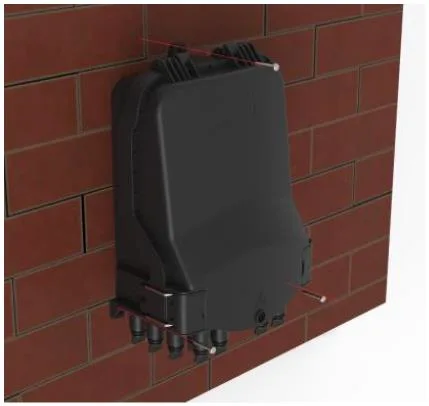

7.1. Pemasangan yang dipasang di dinding

Gerudi 3 lubang di dinding mengikut dimensi dalam Jadual 2, letakkan plug stelpansion7.5*40, letakkan kotak untuk memadankan lubang dan gunakan skru untuk mengikat.

Pemasangan dipasang dinding

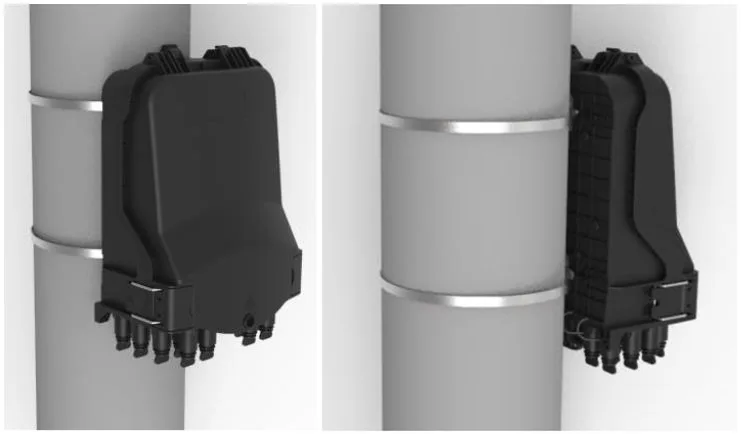

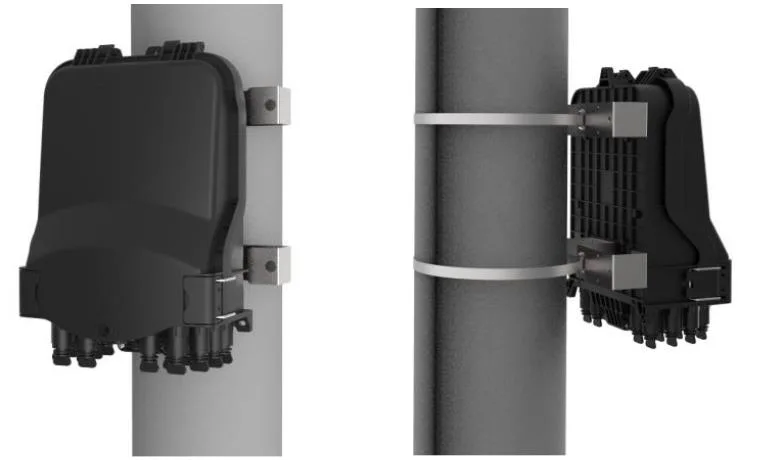

7.2. Pemasangan tiang yang dipasang

Lulus cincin gelung melalui slot plat belakang dan selesaikannya di tiang telekomunikasi

Pemasangan tiang yang dipasang

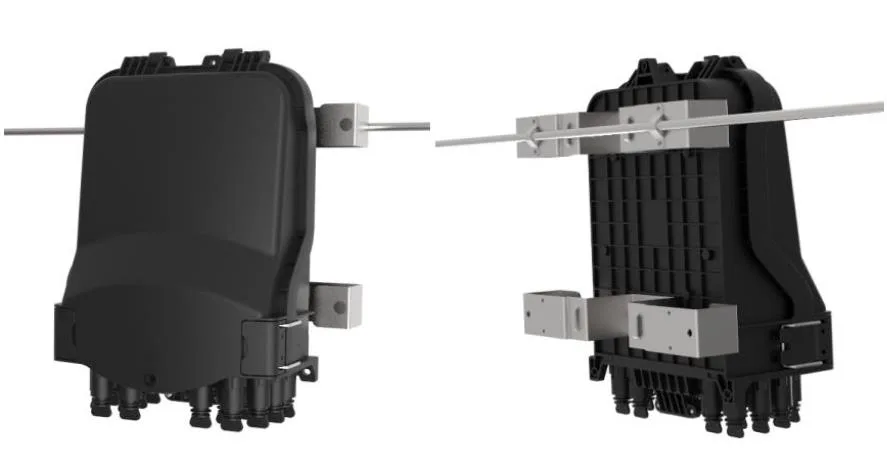

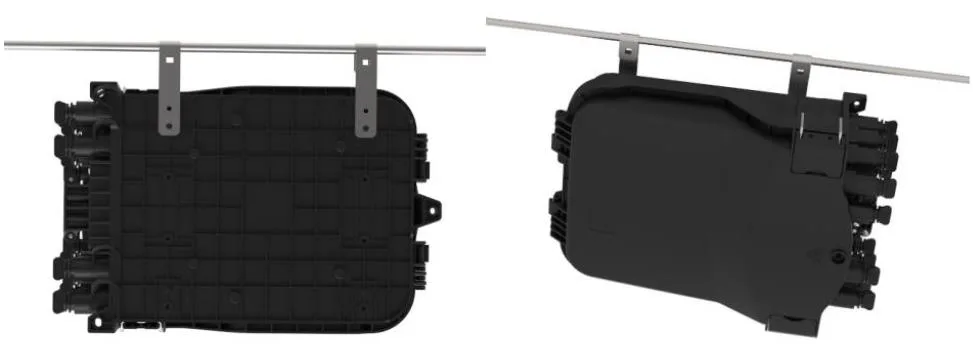

7.3 Struktur overhead

Ikat kedua -dua dipasang di atas casis overhead yang digantung di atas dawai, dan kemudian digerakkan, menghalang kes jatuh. (Gambar 6)

Struktur overhead

7.4 Pemasangan yang dipasang di dinding (dengan dulang penyimpanan kabel drop)

Bor 4 lubang di dinding mengikut dimensi dulang penyimpanan kabel drop mounding Hole, letakkan palam pengembangan φ 7.5 * 40, letakkan kotak untuk memadankan lubang, dan pasangkan dengan skru.

Pemasangan yang dipasang di dinding (dengan dulang penyimpanan kabel drop)

7.5 Pemasangan yang dipasang tiang (dengan dulang penyimpanan kabel drop)

Lulus tali pinggang keluli tahan karat melalui slot dulang penyimpanan kabel drop dan selesaikannya di tiang dengan gesper.

Pemasangan tiang yang dipasang (dengan dulang penyimpanan kabel drop)

7.6. Pemasangan yang dipasang di udara (dengan dulang penyimpanan kabel drop)

Gunakan plat logam kecil untuk membetulkan kotak pengedaran kepada utusan.

Pemasangan yang dipasang di udara (dengan dulang penyimpanan kabel drop)

8. Operasi Penyambung

8.1 Penyesuai Pra -Sambungan - A (E）

⚫ Putar bahagian anak panah penyambung serat lawan jam dan mengeluarkan topi habuk.

⚫ Bahagian anak panah penyambung serat di atas, masukkan penyambung serat ke soket dan kemudian putar anak panah bahagian mengikut arah jam.

8.2 Penyesuai Pra -Sambungan - B (XL）

⚫ Masukkan palam penyambung serat optik SC melalui bahagian longgar pada gilirannya, dan kemudian pasangkannya ke penyesuai;

⚫ Pasang sarung penyesuai pra XL pada penyesuai dengan kunci plastik;

⚫ Masukkan palam spring snap ke dalam sarung;

⚫ Pengapit kabel hendaklah dipasang dan garis hendaklah dekat dengan palam;

⚫ Skru topi kerusi pengapit kabel kulit pada sarung mengikut arah jam

8.3 Penyesuai Pra -Sambungan - C

⚫ Tolak cincin gelongsor pada palam preformed serat optik ke arah anak panah untuk mengeluarkan topi habuk; Tekan butang untuk mengeluarkan topi habuk pada penyesuai ke arah anak panah.

⚫ Selaraskan badan palam preformed dengan gelang penyesuai sehingga ia diikat. Sambungkan dua penutup habuk dengan cara yang sama.

⚫ Palam pasang siap yang dipasang menolak cincin gelongsor untuk melepaskan gancu, dan kemudian tarik badan utama ke belakang untuk memisahkannya.

8.4 Penyesuai Pra -Sambungan - D

⚫ Putar palam pra yang disambungkan anti mengikut arah jam dan buka plag pra dan penutup habuk ke arah anak panah.

⚫ Sambungkan palam pra yang disambungkan D dan penyesuai pra yang disambungkan D ke arah anak panah, dan putar palam mengikut arah jam untuk memperbaikinya.

8.5 Penyesuai Pra -Sambungan - E (A)

⚫ Putar palam pra yang disambungkan anti mengikut arah jam dan buka penutup dan penutup habuk pra yang disambungkan ke arah anak panah

⚫ Sambungkan plag pra yang disambungkan dan penyesuai pra yang disambungkan ke arah anak panah, dan putar palam mengikut arah jam untuk memperbaikinya.

8.6 Penyesuai Pra -Sambungan - SC

⚫ Masukkan palam penyambung serat optik SC melalui bahagian longgar pada gilirannya, dan kemudian pasangkannya ke penyesuai;

⚫ Pasang sarung penyesuai pra XL pada penyesuai dengan kunci plastik;

⚫ Masukkan palam spring snap ke dalam sarung;

⚫ Pengapit kabel hendaklah dipasang dan garis hendaklah dekat dengan palam;

⚫ Skru topi kerusi pengapit kabel kulit pada sarung mengikut arah jam.

8.7 Penyesuai Pra -Sambungan - G

9. Pakej

1pc dalam beg gelembung, 420*350mm;

1pc dalam kadbod kecil, 340*230*150mm, berat kasar adalah 1.5kg;

10pcs Dalam kadbod beralun besar, 480*360*805 mm, berat kasar adalah 16kg.
