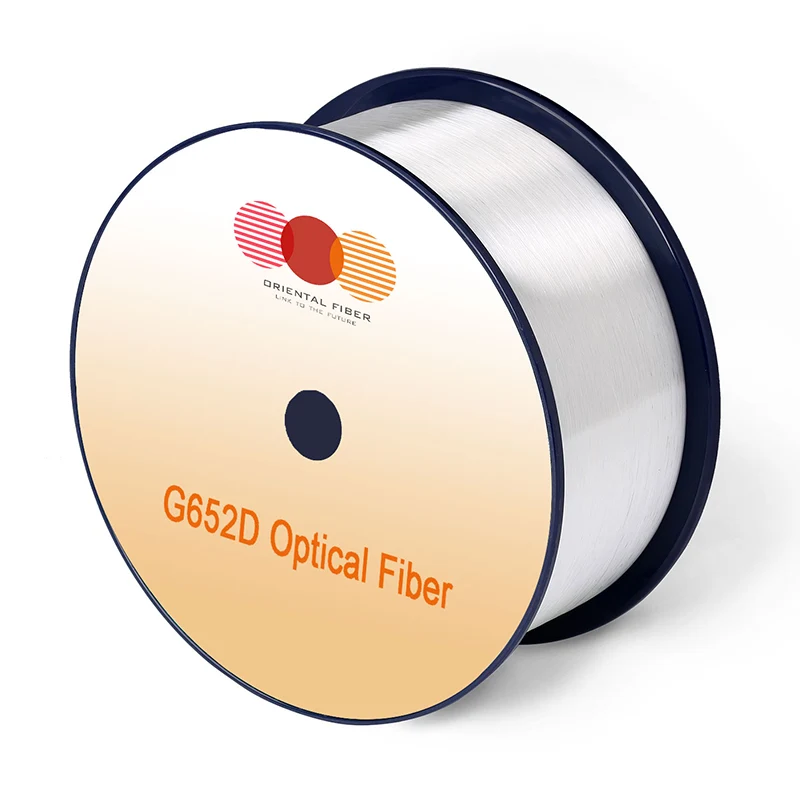

Serat optik tunggal g.652d

Ciri -ciri

Keadaan

Nilai yang ditentukan

Unit

Ciri -ciri optik

Pelemahan

1310nm

≤0.34

[db/km]

1383nm (selepas H2-penuaan)

≤0.34

[db/km]

1550nm

≤0.20

[db/km]

1625nm

≤0.24

[db/km]

Pelemahan vs panjang gelombang

Maks. α di ff erence

1285-1330nm, merujuk kepada 1310nm

≤0.03

[db/km]

1525-1575nm, merujuk kepada 1550nm

≤0.02

[db/km]

Penyebaran coe ffi cient

1285-1340nm

-3.5 hingga 3.5

[ps/(nm · km)]

1550nm

≤18

[ps/(nm · km)]

1625nm

≤22

[ps/(nm · km)]

Panjang gelombang penyebaran sifar (λ0)

-

1300-1324

[nm]

Cerun penyebaran sifar (S0)

-

≤0.092

[ps/(nm2 · km)]

Nilai tipikal

-

0.086

[ps/(nm2 · km]

PMD

Serat individu maksimum

-

≤0.1

[ps/√km]

Nilai Reka Bentuk Pautan (M = 20, Q = 0.01%)

-

≤0.06

[ps/√km]

Nilai tipikal

-

0.04

[ps/√km]

Panjang gelombang cuto kabel (λcc)

-

≤1260

[nm]

Diameter medan mod （MFD）

1310nm

8.7-9.5

[μm]

1550nm

9.8-10.8

[μm]

Indeks Kumpulan Efektif Pembiasan (Ne ff）

1310nm

1.466

-

1550nm

1.467

-

Ketidakhadiran titik

1310nm

≤0.05

[db]

1550nm

≤0.05

[db]

Ciri -ciri geometri

Diameter pelapisan

-

125.0 ± 0.7

[μm]

Pelapisan tidak bulat

-

≤1.0

[%]

Diameter salutan

-

235-250

[μm]

Kesilapan Concentricity Coating-Cladding

-

≤12.0

[μm]

Salutan bukan bulat

-

≤6.0

[%]

Kesilapan Concentricity Con-cladding

-

≤0.6

[μm]

Curl (jejari)

-

≥4

[m]

Panjang penghantaran

-

Sehingga 50.4

[km/reel]

Ciri -ciri alam sekitar

1310nm, 1550nm & 1625nm

Pergantungan suhu disebabkan pelemahan

-60 ℃ hingga +85 ℃

≤0.05

[db/km]

Pelemahan Berbasikal Berbasikal Suhu

-10 ° C hingga +85 ° C, 98% RH

≤0.05

[db/km]

Kebergantungan rendaman air disebabkan pelemahan

23 ° C, selama 30 hari

≤0.05

[db/km]

Pergantungan haba lembap disebabkan pelemahan

85 ° C dan 85% RH, selama 30 hari

≤0.05

[db/km]

Penuaan panas kering

85 ℃, selama 30 hari

≤0.05

[db/km]

Spesifikasi mekanikal

Ujian bukti

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Pelemahan makro-lekuk yang disebabkan

100 menghidupkan mandrel jejari 30 mm

1625nm

≤0.05

[db]

100 menghidupkan mandrel jejari 25 mm

1310nm dan 1550nm

≤0.05

[db]

1 menghidupkan mandrel jejari 16 mm

1550nm

≤0.05

[db]

Pasukan jalur salutan

daya purata biasa

1.5

[N]

daya puncak

1.3-8.9

[N]

Parameter Keletihan Dinamik (ND)

-

≥20

-
