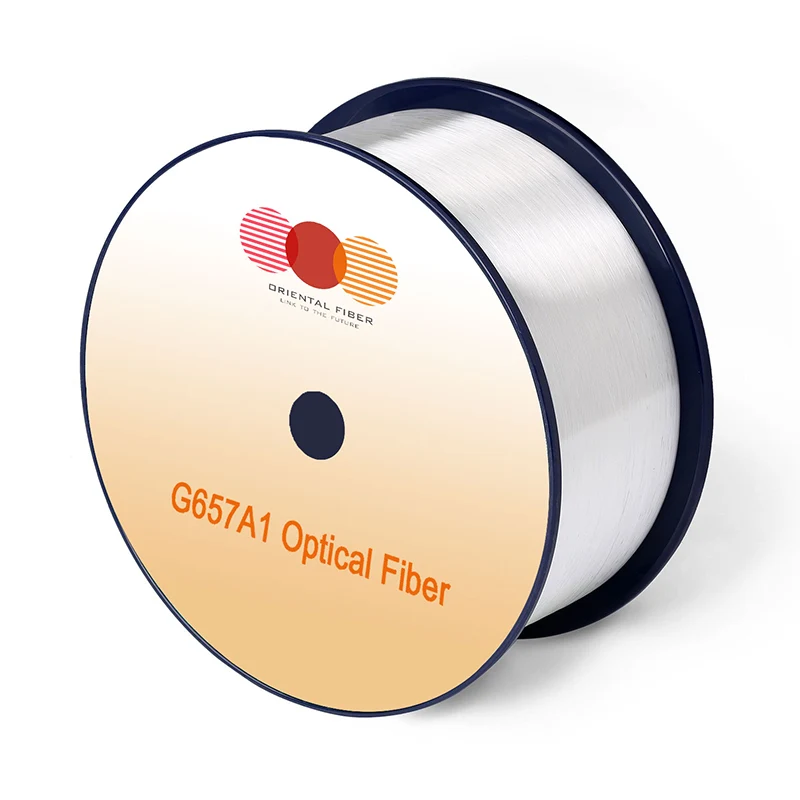

Gentian Optik mod tunggal G.657.A1

Gentian Optik mod tunggal G.657.A1 daripada Orientalfiber direka untuk rangkaian gentian optik moden yang memerlukan fleksibiliti, penghantaran yang stabil dan pemasangan yang mudah. Sebagai pengeluar dan pembekal China yang boleh dipercayai, Orientalfiber menawarkan gentian G.657.A1 yang dioptimumkan untuk aplikasi jalur O-E-S-C-L (1260–1625 nm), dengan rintangan yang kuat terhadap kehilangan lentur dan prestasi yang konsisten dalam persekitaran penggunaan padat seperti FTTx dan sistem kabel dalaman.

Hantar Pertanyaan

Penerangan Produk

Gentian Optik mod tunggal G.657.A1 direka bentuk untuk mengekalkan prestasi optik yang stabil walaupun dalam keadaan jejari lentur yang kecil. Berbanding dengan gentian konvensional, ia mengurangkan kehilangan lenturan makro dengan ketara, menjadikannya sesuai untuk kabel dalaman, rangkaian akses dan sistem pengedaran optik padat.

Dalam penggunaan praktikal, gentian ini sering digunakan dalam persekitaran di mana pemasang menghadapi ruang terhad, seperti penutupan sambungan, kotak pengedaran dan kabinet yang dipasang di dinding. Toleransi lenturan yang lebih baik membantu mengurangkan sensitiviti pemasangan dan mengurangkan risiko kemerosotan prestasi yang disebabkan oleh pengendalian yang tidak betul.

Kelebihan Utama untuk Perolehan

Mengurangkan Risiko Pemasangan

Prestasi lenturan yang dioptimumkan bagi Gentian Optik Mod Tunggal G.657.A1 membolehkan pemasang bekerja dengan jejari lentur yang lebih ketat tanpa menyebabkan kehilangan isyarat yang berlebihan. Ini amat berguna dalam projek FTTx dan senario penghalaan dalaman yang ruang adalah terhad.

Keserasian Jalur Lebar

Menyokong jalur O-E-S-C-L penuh (1260–1625 nm), menjadikannya sesuai untuk naik taraf rangkaian semasa dan akan datang. Ia memastikan keserasian dengan aplikasi jalur-L dan keperluan penghantaran jarak jauh.

Rendahkan Jumlah Kos Projek

Dengan meminimumkan kerugian berkaitan lenturan dan mengurangkan kerja semula semasa pemasangan, gentian ini membantu mengurangkan kos penggunaan keseluruhan. Ia juga mengurangkan keperluan untuk syarat pengendalian yang ketat semasa penyimpanan dan pemasangan kabel.

Prestasi Splicing Stabil

Parameter geometri yang tepat memastikan kehilangan penyambungan yang rendah dan kecekapan tinggi semasa penyambung gentian, yang penting untuk projek pembinaan rangkaian berskala besar.

Aplikasi Biasa

Rangkaian Akses FTTx

Gentian Optik mod tunggal G.657.A1 digunakan secara meluas dalam penggunaan gentian ke rumah dan gentian ke bangunan, di mana selekoh ketat dan penghalaan padat adalah perkara biasa.

Kabel Optik Berkelajuan Tinggi Dalaman

Sesuai untuk penghantaran data berkelajuan tinggi di dalam bangunan, pusat data dan persekitaran pejabat yang memerlukan pengurusan kabel padat.

Kabel Padang Pendek Khusus

Ideal untuk kabel dengan keperluan jejari lentur yang ketat, termasuk kabel reben dan kabel mikro yang digunakan dalam sistem penghalaan yang kompleks.

Rangkaian Optik berprestasi tinggi

Menyokong penghantaran jarak jauh dan kadar bit tinggi dengan PMD rendah, memastikan prestasi stabil dalam tulang belakang dan lapisan rangkaian akses.

Spesifikasi

Ciri-ciri		syarat	Nilai yang Ditentukan	Unit
Ciri-ciri Optik
Pelemahan		1310nm	≤0.35	[dB/km]
		1383nm (selepas H2-penuaan)	≤0.35	[dB/km]
		1460nm	≤0.25	[dB/km]
		1550nm	≤0.21	[dB/km]
		1625nm	≤0.23	[dB/km]
Pengecilan lwn. Panjang Gelombang Maks. perbezaan α		1285-1330nm, merujuk kepada 1310nm	≤0.03	[dB/km]
Pengecilan lwn. Panjang Gelombang Maks. perbezaan α		1525-1575nm, merujuk kepada 1550nm	≤0.02	[Db/km]
Pekali Serakan		1285-1340nm	-3.5 hingga 3.5	[ps/(nm·km)]
		1550nm	≤18	[ps/(nm·km)]
		1625nm	≤22	[ps/(nm·km)]
Panjang Gelombang Serakan Sifar(λ0)		--	1300-1324	[nm]
Cerun Serakan Sifar (S0)		--	≤0.092	[ps/(nm2·km)]
Nilai Biasa		--	0.086	[ps/(nm2·km)]
PMD	Serat Individu Maksimum	--	≤0.1	[ps/√km]
	Nilai Reka Bentuk Pautan (M=20，Q=0.01%) (M=20，Q=0.01%)	--	≤0.06	[ps/√km]
	Nilai Biasa	--	0.04	[ps/√km]
Kabel Cutoﬀ Panjang Gelombang (Λcc)		--	≤1260	[nm]
Diameter Medan Mod(MFD)		1310nm	8.4-9.2	[μm]
Diameter Medan Mod(MFD)		1550nm	9.3-10.3	[μm]
Indeks Biasan Kumpulan Efektif(Neﬀ )		1310nm	1.466	--
Indeks Biasan Kumpulan Efektif(Neﬀ )		1550nm	1.467	--
Ketakselanjaran Titik		1310nm	≤0.05	[Db]
Ketakselanjaran Titik		1550nm	≤0.05	[Db]
Ciri-ciri Geometri
Diameter Pelapisan		--	125.0±0.7	[μm]
Pelapisan Bukan Pekeliling		--	≤0.7	[%]
Diameter Salutan		--	235-245	[μm]
Ralat Kepekatan Pelapisan Salutan		--	≤12.0	[μm]
Salutan Bukan Pekeliling		--	≤6.0	[%]
Ralat Konsentrik Pelapisan Teras		--	≤0.5	[μm]
Curl(radius)		--	≥4	[m]
Tempoh Penghantaran		--	Sehingga 50.4	[km/kekili]
Ciri-ciri Persekitaran		1310nm, 1550nm & 1625nm
Pengecilan Terdorong Ketergantungan Suhu		-60 ℃ hingga + 85 ℃	≤0.05	[Db/km]
Pengecilan Berbasikal Suhu-Kelembapan		-10°C hingga +85°C, 98% RH	≤0.05	[Db/km]
Pengecilan Tercetus Ketergantungan Rendam Air		23°C, selama 30 hari	≤0.05	[Db/km]
Pengecilan Terjadi Pergantungan Haba Lembap		85°C dan 85% RH, selama 30 hari	≤0.05	[Db/km]
Penuaan Haba Kering		85℃, selama 30 hari	≤0.05	[Db/km]
Spesifikasi Mekanikal
Ujian Bukti		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
		--	--	--
Kehilangan Aruh Bengkok Makro	10 Memusingkan Mandrel 15 mm Jejari	1550nm	≤0.25	[Db]
	10 Memusingkan Mandrel 15 mm Jejari	1625nm	≤1.0	[Db]
	1 Pusingkan Mandrel Jejari 10 mm	1550nm	≤0.75	[Db]
	1 Pusingkan Mandrel Jejari 10 mm	1625nm	≤1.5	[Db]
Pasukan Jalur Salutan		daya purata biasa	1.5	[N]
Pasukan Jalur Salutan		daya puncak	1.3-8.9	[N]
Parameter Kelesuan Dinamik (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Ciri-ciri Teknikal

Pelemahan Rendah Merentasi Jalur Penuh

Mengekalkan penghantaran isyarat yang stabil merentasi julat panjang gelombang O-E-S-C-L, menyokong operasi rangkaian berbilang jalur.

Rintangan Lentur yang Cemerlang

Direka untuk mengurangkan kehilangan lenturan makro dan lenturan mikro, memastikan prestasi yang boleh dipercayai walaupun dalam keadaan pemasangan yang ketat.

PMD Rendah (Penyebaran Mod Polarisasi)

Memenuhi keperluan sistem penghantaran berkelajuan tinggi dan jarak jauh, membantu mengekalkan integriti isyarat.

Geometri Konsisten

Pembuatan ketepatan memastikan dimensi gentian seragam, meningkatkan konsistensi penyambungan dan mengurangkan kehilangan sambungan.

Pematuhan Standard

Gentian Optik mod tunggal G.657.A1 mematuhi piawaian antarabangsa termasuk ITU-T G.657.A1 dan G.652.D, serta spesifikasi IEC 60793-2-50 Jenis B1.3/B6.a1. Ini memastikan keserasian dengan keperluan infrastruktur rangkaian global.

Mengenai Pengeluar

Jiangsu Xuben Photoelectric Technology Co., Ltd ialah sebuah syarikat kumpulan dengan empat kilang, menyediakan penyelesaian rangkaian gentian optik yang lengkap. Syarikat ini meliputi kawasan seluas 15,000 meter persegi dengan nilai keluaran tahunan sebanyak 20 juta USD.

Kumpulan itu termasuk kilang kabel optik dalaman dan luaran, kilang komponen ODN dan kilang peralatan rangkaian optik. Produk digunakan secara meluas dalam telekomunikasi, sistem penyiaran, penghantaran data LAN dan aplikasi perindustrian seperti sistem kuasa, transit rel dan lebuh raya.

Dengan pensijilan ISO9001 dan ISO45001, syarikat memfokuskan pada pembuatan halus dan proses pengeluaran yang stabil. Produknya dieksport ke seluruh dunia dan digunakan dalam pelbagai projek kejuruteraan berskala sederhana dan besar.

Soalan Lazim

S1: Apakah perbezaan utama antara gentian G.657.A1 dan G.652.D?

Gentian Optik mod tunggal G.657.A1 menawarkan prestasi lenturan yang lebih baik sambil mengekalkan keserasian dengan sistem G.652.D. Ia lebih sesuai untuk pemasangan dengan keadaan laluan yang ketat.

S2: Adakah gentian ini sesuai untuk pemasangan dalaman?

Ya, Gentian Optik Mod Tunggal G.657.A1 direka khusus untuk kegunaan rangkaian dalaman dan akses, menyokong jejari selekoh kecil dan susun atur kabel padat.

S3: Bolehkah ia digunakan untuk penghantaran jarak jauh?

Ya, terima kasih kepada pengecilan rendah dan PMD rendah, ia menyokong komunikasi optik berkelajuan tinggi dan jarak jauh.

S4: Adakah ia serasi dengan infrastruktur rangkaian sedia ada?

Ia memenuhi kedua-dua piawaian G.657.A1 dan G.652.D, memastikan keserasian dengan kebanyakan sistem rangkaian optik sedia ada
