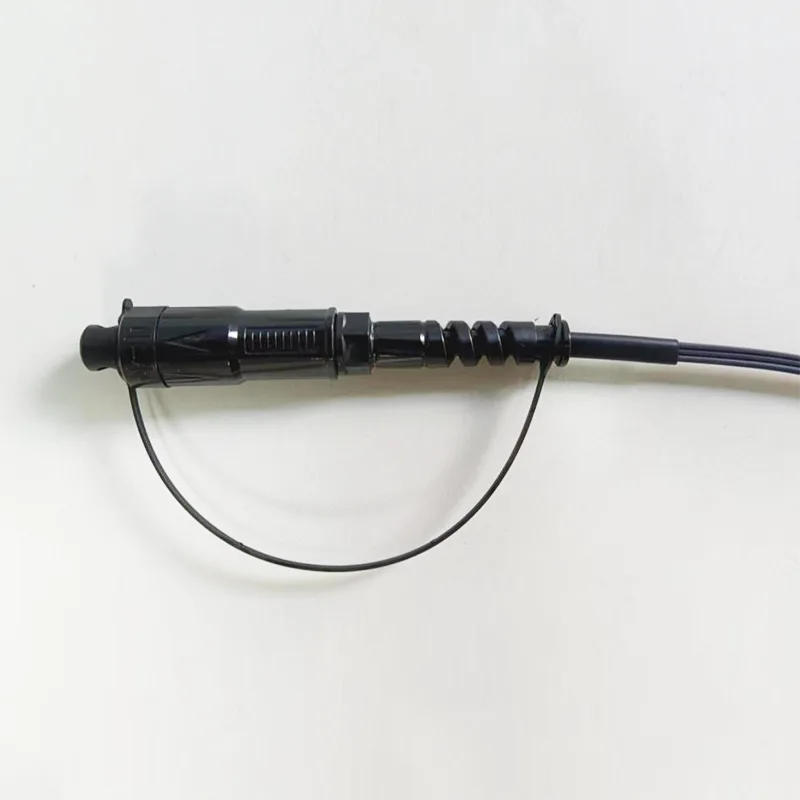

5x2mm kabel drop kalis air h optik sc/apc penyambung serat optik

Permohonan:● Sistem FTTX/FTTH● Aplikasi Ethernet● Pautan CATV● Pengagihan isyarat optik● Rangkaian Optik Pasif (PON)● Aplikasi tulang belakang, mendatar dan riser● Kotak terminal drop preterminated● Kawasan luaran; Persekitaran yang kerasCiri -ciri:● Kerugian penyisipan yang rendah, kehilangan pulan......

Hantar Pertanyaan

Penerangan Produk

Permohonan:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Pautan CATV

● Pengagihan isyarat optik

● Rangkaian Optik Pasif (PON)

● Aplikasi tulang belakang, mendatar dan riser

● Kotak terminal drop preterminated

● Kawasan luaran; Persekitaran yang keras

Ciri -ciri:

● Kerugian penyisipan yang rendah, kehilangan pulangan yang tinggi.

● Baik dalam kebolehulangan dan pertukaran.

● Penyisipan 100%, kehilangan pulangan, muka akhir dan.

● Pemeriksaan gangguan.

● Ketahanan mekanikal yang sangat baik.

● Mematuhi Telcordia GR-326-Core.

● Memastikan prestasi tinggi dan kebolehpercayaan dalam pengurusan kabel optik.

● Pemasangan dan konfigurasi semula yang cepat dan mudah.

● Pengendalian mudah, tidak memerlukan alat khas.

● IP68 kalis air.

Spesifikasi Teknikal:

Pembinaan	Unit	Penerangan
Kiraan serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kerugian pulangan	db	≥ 60
Jenis Sambungan		SC/APC
Ferrule		Seramik
Kitaran sambungan		500
Warna jaket kabel		Hitam
Diameter luar kabel	mm	(5.2x2.0)± 0.2mm (3.0x2.0)± 0.2mm (tanpa utusan)
Mod serat		Mod tunggal: G657A2
Bahan jaket kabel		Lszh
Berat kabel	Kg/km	20 ± 3
Kandungan percetakan		Boleh disesuaikan
Panjang	m	100 atau disesuaikan (Toleransi: ± 0.5m)
Jenis penyambung		Input: Accord H Optic SC/APC
Jenis penyambung		Output: Tanpa penyambung
Daya tarikan (paksi antara kabel dan penyambung)	N	100
Gred kalis air		IP68
Suhu operasi	℃	-20 ° C ~ +65 ℃
Suhu penyimpanan	℃	-20 ° C ~ +65 ℃

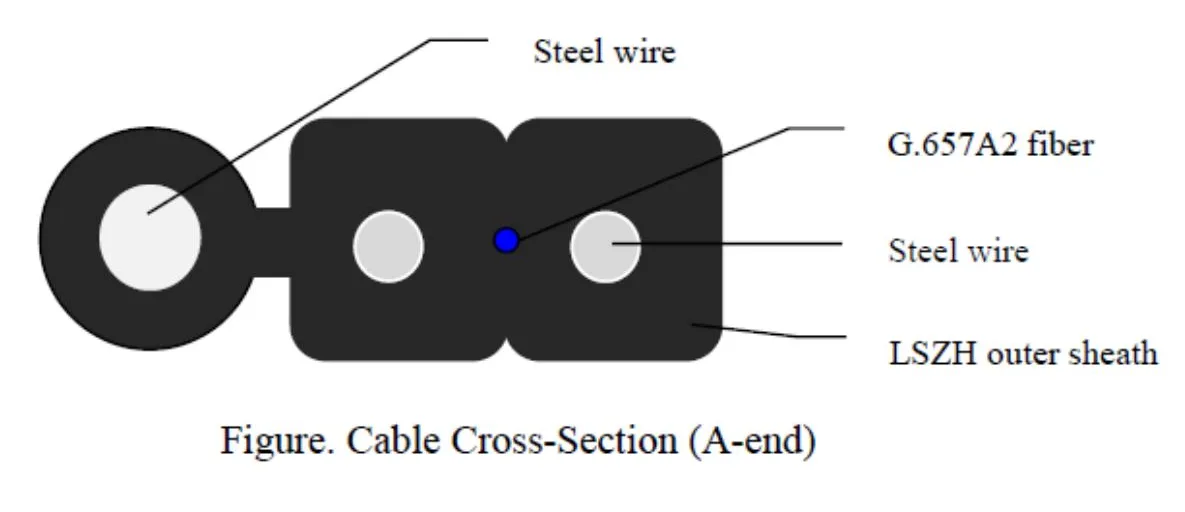

Struktur Kabel:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Serat optik	Jenis	G-657 A2.
	Tidak. Serat	1
	Warna	Biru
Sarung luar	Dimensi	(5.2x2.0)± 0.2mm (3.0x2.0)± 0.2mm (tanpa utusan)
	Bahan	Lszh
	Warna	Hitam
Ahli kekuatan keluli	Materia	Kawat keluli
Ahli kekuatan keluli	Diameter	0.45mm
Ahli Kekuatan Sendiri Keluli	Materia	Kawat keluli
Ahli Kekuatan Sendiri Keluli	Diameter	1.2 mm
Berat		20 ± 3 kg/km
Jubin (n)		Jangka Panjang: 300n Jangka Pendek: 600 N
Menghancurkan		1000N/10cm
Min. Jejari lentur		15xd (statik); 30XD (dinamik)
Julat suhu		-20 ° C hingga +65 ° C.

Ciri serat:

Semua ciri-ciri serat kabel (serat kabel siap) hendaklah, sekurang-kurangnya, mengikut cadangan ITU-T G.657A2 dan hendaklah seperti berikut.

Parameter		Spesifikasi
Pekali pelemahan	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km ≤ 0.24 dB/km
Pelemahan (selepas kabel)	@1310nm	≤0.40db/km
	@1550nm	≤0.30db/km
Keseragaman pelemahan pada 1310nm		≤0.05db
Keseragaman pelemahan pada 1550nm		≤0.05db
Panjang gelombang potong kabel (λcc)		≤ 1260 nm
Panjang gelombang sifar		1300 ~ 1324 nm
Cerun sifar-penyebaran		≤ 0.092 ps/(nm^2.km)
Nilai mutlak penyebaran pada 1288nm ~ 1339nm		≤3.5ps/(nm · km)
Nilai mutlak penyebaran pada 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Penyebaran pada 1550nm		≤18ps/(nm · km)
Penyebaran pada 1625nm		≤23ps/(nm · km)
Diameter medan mod (MFD) pada 1310nm		8.60 ± 0.4mm
Diameter medan mod (MFD) pada 1550nm		9.4-10.4mm
Serat penyebaran mod polarisasi (PMD)		≤0.125ps/km^1/2
Kabel penyebaran mod polarisasi (PMD)		≤0.200ps/km^1/2
Pekali PMD	M	20 kabel
	Q	0.01%
	PMDQ	≤0.20ps/km^1/2
Ciri -ciri geometri
Diameter pelapisan		125 ± 0.8mm
Pelapisan tidak bulat		≤1.0%
Kesilapan Concentricity Core/Cladding		≤0.8mm
Diameter serat dengan salutan (tidak berwarna)		245 ± 10μm
Diameter serat dengan salutan (berwarna)		250 ± 10μm
Kesilapan Concentricity Cladding/Coating		≤12.0mm
Ujian ketegangan		100kpsi atau 0.69gpa
Pembuangan salutan (n)		1.0 ～ 9.0
Ciri -ciri mekanikal
Kehilangan makrobend pada 1550nm	R = 15mm, 10 giliran	≤0.03db
	R = 10mm, 1Turn	≤0.10db
	R = 7.5mm, 1Turn	≤0.5db
Kehilangan makrobend pada 1625nm	R = 15mm, 10 giliran	≤0.10db
	R = 10mm, 1Turn	≤0.20db
	R = 7.5mm, 1Turn	≤1.0db

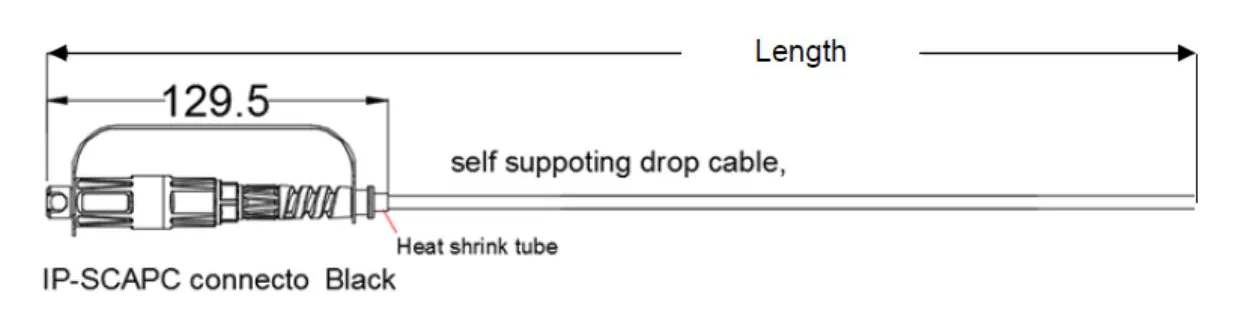

Lukisan dimensi:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

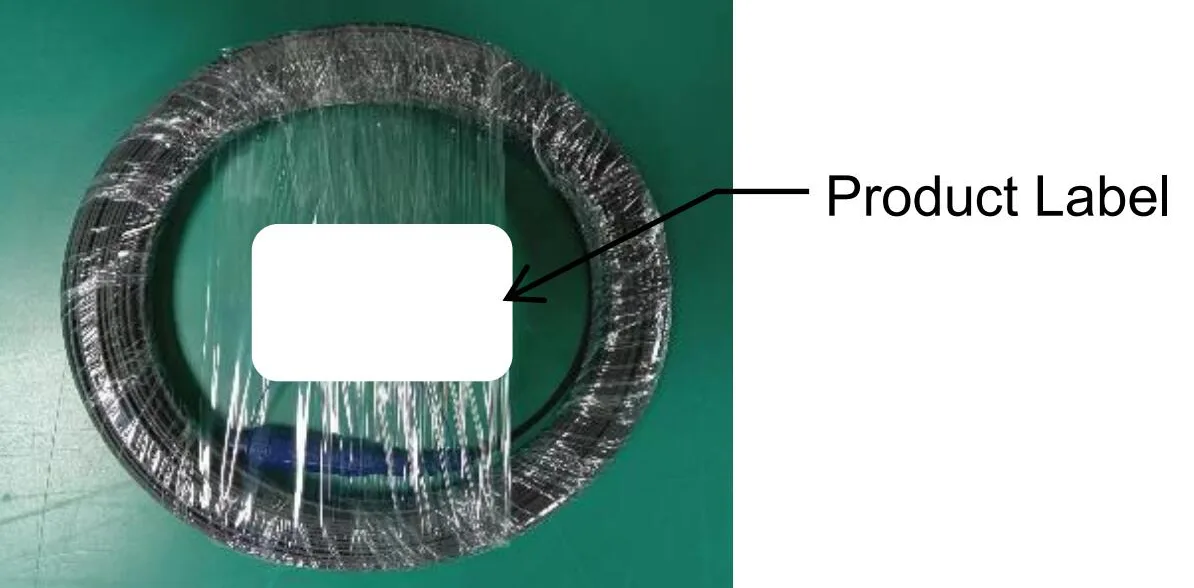

Pakej:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Keperluan Pek:

Saiz Karton: 600*320*265mm, Pita Pengedap Telus "I" Font Sealing Box.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

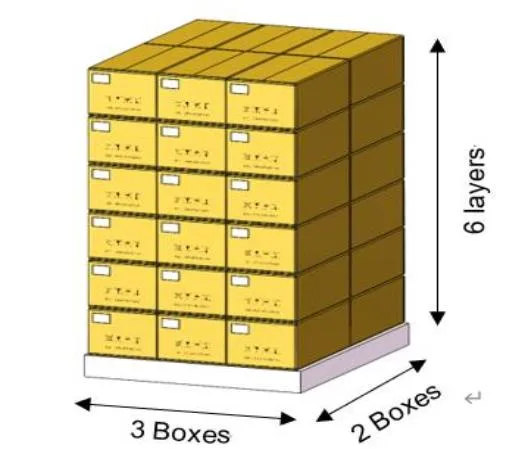

Gambarajah skematik pinggan kayu:

Saiz Plat Kayu: 1200 *1000mm.

Keperluan menyusun: Satu lapisan enam kotak, menyusun enam lapisan.

Perlindungan sudut kanan 4 atas, dan kemudian gunakan "#" tali pinggang pembungkusan fon rapat.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
