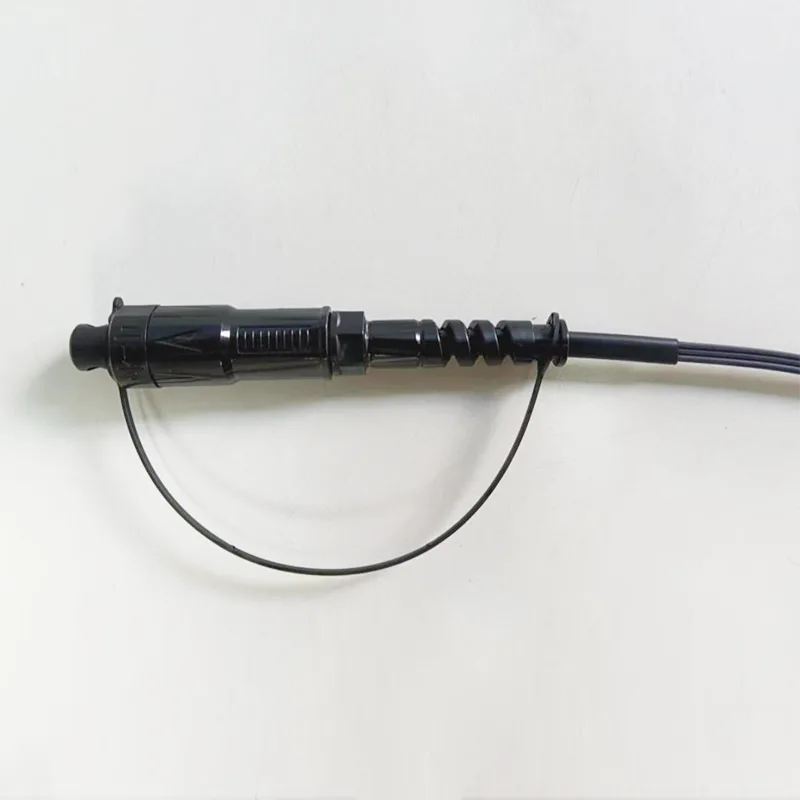

5x2mm kabel kalis air mini sc/apc penyambung patch optik

Permohonan:● Sistem FTTX/FTTH● Aplikasi Ethernet● Pautan CATV● Pengagihan isyarat optik● Rangkaian Optik Pasif (PON)● Aplikasi tulang belakang, mendatar dan riser● Kotak terminal drop preterminated● Kawasan luaran; Persekitaran yang kerasCiri -ciri:● Kerugian penyisipan yang rendah, kehilangan pulan......

Hantar Pertanyaan

Penerangan Produk

Permohonan:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Pautan CATV

● Pengagihan isyarat optik

● Rangkaian Optik Pasif (PON)

● Aplikasi tulang belakang, mendatar dan riser

● Kotak terminal drop preterminated

● Kawasan luaran; Persekitaran yang keras

Ciri -ciri:

● Kerugian penyisipan yang rendah, kehilangan pulangan yang tinggi.

● Baik dalam kebolehulangan dan pertukaran.

● Penyisipan 100%, kehilangan pulangan, muka akhir dan.

● Pemeriksaan gangguan.

● Ketahanan mekanikal yang sangat baik.

● Mematuhi Telcordia GR-326-Core.

● Memastikan prestasi tinggi dan kebolehpercayaan dalam pengurusan kabel optik.

● Pemasangan dan konfigurasi semula yang cepat dan mudah.

● Pengendalian mudah, tidak memerlukan alat khas.

● IP68 kalis air.

Spesifikasi Teknikal:

Pembinaan	Unit	Penerangan
Kiraan serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kerugian pulangan	db	≥ 60
Jenis Sambungan		SC/APC
Ferrule		Seramik
Kitaran sambungan		500
Warna jaket kabel		Kelabu
Diameter luar kabel	mm	5.0 (± 0.2) x2.0 (± 0.1)
Mod serat		Mod tunggal: G657A2
Bahan jaket kabel		Lszh
Berat kabel	Kg/km	20 (Lebih kurang）
Kandungan percetakan		Boleh disesuaikan
Panjang	m	30 、50、100、150、200、250、300、400、500 atau disesuaikan (Toleransi: ± 0.5m)
Jenis penyambung		Input: Accord H Optic SC/APC
Jenis penyambung		Output: Tanpa penyambung
Daya tarikan (paksi antara kabel dan penyambung)	N	100
Gred kalis air		IP68
Suhu operasi	℃	-20 ° C ~ +65 ℃
Suhu penyimpanan	℃	-20 ° C ~ +65 ℃

Struktur Kabel:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Serat optik	Jenis	G657 A2
	Tidak. Serat	1
	Warna	Biru
Ahli kekuatan keluli	Materia	Kawat keluli
Ahli kekuatan keluli	Diameter	0.4mm
Ahli Kekuatan Sendiri Keluli	Materia	Kawat keluli
Ahli Kekuatan Sendiri Keluli	Diameter	1.0 mm
Sarung luar	Dimensi	2.0 (± 0.1) x5.0 (± 0.2)
	Bahan	Lszh
	Warna	Kelabu
Berat kabel	Kg/km	20
Ketegangan	N	300 (jangka panjang)
Ketegangan	N	600 (jangka pendek)
Menghancurkan	N/10cm	200 (jangka panjang)
Menghancurkan	N/10cm	1000 (jangka pendek)
Min. Bend Radius	mm	10xh (statik)
Min. Bend Radius	mm	20xh (dinamik)
Julat suhu operasi:		-20 ℃ hingga +60 ℃
Julat suhu penyimpanan / pengangkutan:		-20 ℃ hingga +60 ℃

Serat optik:

Semua ciri-ciri serat kabel (serat kabel siap) hendaklah, sekurang-kurangnya, mengikut cadangan ITU-T G.657A2 dan hendaklah seperti berikut.

Item	Spesifikasi
Jenis serat	Mod tunggal
Bahan serat	Silika doped
Pekali pelemahan @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Selepas pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang sifar	1300 ~ 1324 nm
Cerun sifar-penyebaran	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm km) ≤18.0 ps/(nm km) ≤22 ps/(nm km)
Diameter medan mod @ 1310 nm	8.5-9.3um
Kesalahan konsentrik teras / berpakaian	≤ 0.5 satu
Diameter pelapisan	125.0 ± 0.7 satu
Pelapisan tidak bulat	≤5%
Diameter salutan utama	242 ± 7 satu
Concentricity Salutan / Salutan Utama	≤10 μm
Lapisan tidak bulat	≤0.7%
Pelemahan dengan kehilangan lenturan kabel 1 putar 1 mandrel 7.5mm 10 bertukar 1 mandrel 15mm	1550nm ≤ δ 0.10 dB/km 1550nm ≤ δ 0.03 dB/km

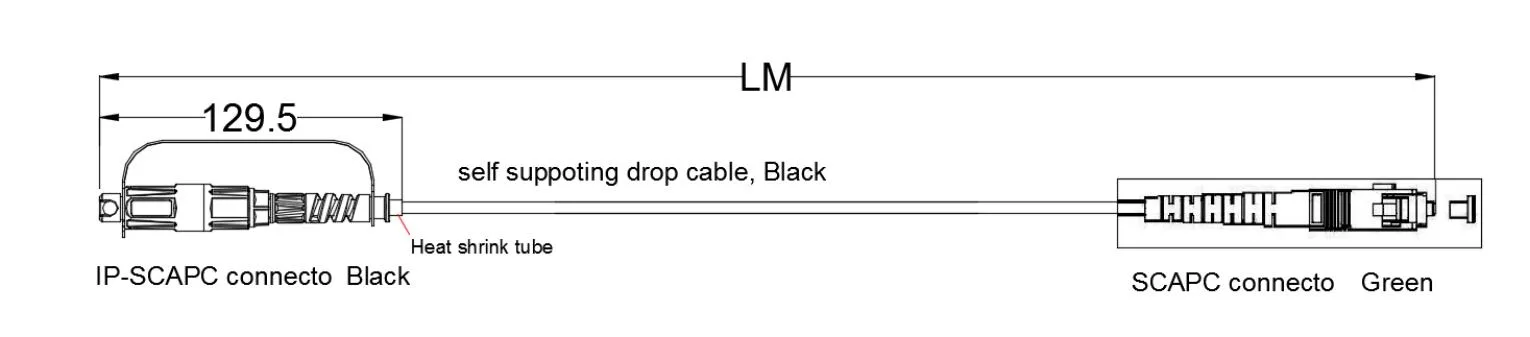

Lukisan dimensi:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Pakej:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Keperluan Pek:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
