Dupleks LC/UPC Kabel Kabel Pusingan Fiber Optik Kabel (Accord Connector DLC)

Permohonan:● Sistem FTTX/FTTH● Aplikasi Ethernet● Pautan CATV● Pengagihan isyarat optik● Rangkaian Optik Pasif (PON)● Aplikasi tulang belakang, mendatar dan riser● Kotak terminal drop preterminated● Kawasan luaran; Persekitaran yang kerasCiri -ciri:● Kerugian penyisipan yang rendah, kehilangan pulan......

Hantar Pertanyaan

Penerangan Produk

Permohonan:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Pautan CATV

● Pengagihan isyarat optik

● Rangkaian Optik Pasif (PON)

● Aplikasi tulang belakang, mendatar dan riser

● Kotak terminal drop preterminated

● Kawasan luaran; Persekitaran yang keras

Ciri -ciri:

● Kerugian penyisipan yang rendah, kehilangan pulangan yang tinggi.

● Baik dalam kebolehulangan dan pertukaran.

● Penyisipan 100%, kehilangan pulangan, muka akhir dan.

● Pemeriksaan gangguan.

● Ketahanan mekanikal yang sangat baik.

● Mematuhi Telcordia GR-326-Core.

● Memastikan prestasi tinggi dan kebolehpercayaan dalam pengurusan kabel optik.

● Pemasangan dan konfigurasi semula yang cepat dan mudah.

● Pengendalian mudah, tidak memerlukan alat khas.

● IP68 kalis air.

Spesifikasi Teknikal:

Pembinaan	Unit	Penerangan
Kiraan serat		Dupleks
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kerugian pulangan	db	≥50 (UPC)
Warna jaket kabel		Hitam
Diameter luar kabel	mm	7.0 ± 0.2
Mod serat		Mod tunggal: G657 A2
Bahan jaket kabel		Lszh
Berat kabel	Kg/km	38 (Lebih kurang）
Kandungan percetakan		Boleh disesuaikan
Panjang	m	50 、 75 、 100 、 150 、 200、250 、 300 atau disesuaikan (toleransi: ± 0.5m)
Jenis penyambung		Input:	Accord Mini DLC/UPC Penyambung
		Output:	Penyambung LC/UPC Accord Duplex
Gred kalis air		IP68
Suhu operasi	℃	-40 ° C ~ +70 ℃
Suhu penyimpanan	℃	-40 ° C ~ +70 ℃

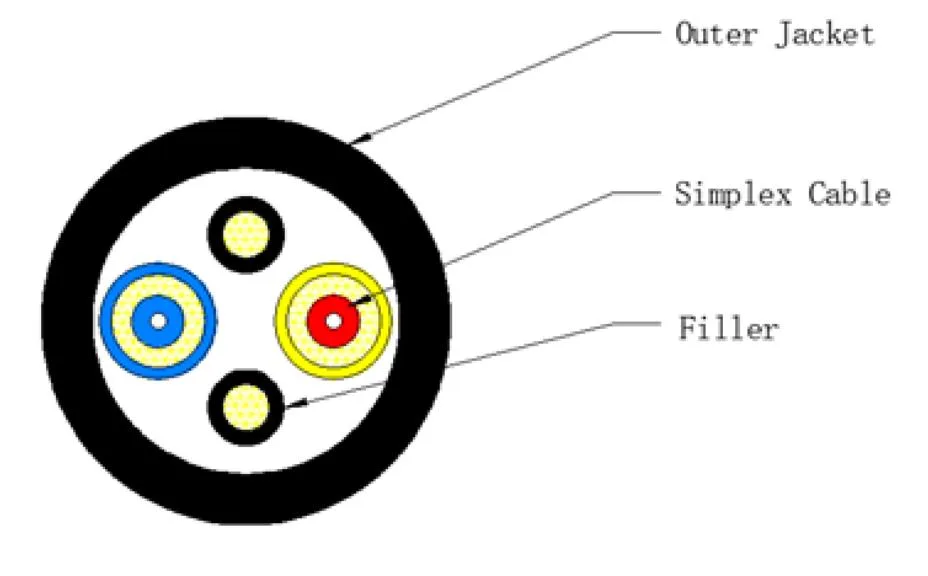

Struktur Kabel:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Spesifikasi Kabel:

Item	Kandungan	Nilai
Serat penampan yang ketat	Nombor	2
	Jenis	G.657A2
	Diameter (mm)	0.90 ± 0.05
	Bahan	Lszh
	Warna	Putih
Kabel simplex	Bahan	Lszh
	Diameter (mm)	2.0 ± 0.1
	Warna	Biru & Kuning
Batang	Bahan	Lszh
	Diameter (mm)	1.3 ± 0.1
	Warna	Hitam
Jaket luar	Bahan	Lszh
	Diameter (mm)	7.0 ± 0.2
	Warna	Hitam
	Ketebalan (mm)	1.0 ± 0.1
Berat kabel (kg/km) lebih kurang.		38 ± 3
Ujian Peregangan (N)		Jangka panjang: 400 n Jangka Pendek: 800 N
Ujian meratakan (n/10cm)		Jangka Panjang: 1000 N/10cm Jangka Pendek: 2200 N/10cm
Min. Jejari lentur		10xod (statik); 20xod (dinamik)
Suhu pemasangan		-40 ° C hingga +70 ° C.
Suhu penyimpanan		-40 ° C hingga +70 ° C.

Prestasi serat optik cable

Prestasi serat optik cabled (ITU-T Rec. G.657A2)

Item	Spesifikasi
Jenis serat	Mod tunggal
Bahan serat	Silika doped
Pekali pelemahan @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang sifar	1300 ~ 1324 nm
Cerun sifar-penyebaran	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm km) ≤18.0 ps/(nm km) ≤22 ps/(nm km)
Diameter medan mod @ 1310 nm	8.5-9.3um
Kesalahan konsentrik teras / berpakaian	≤ 0.5 satu
Diameter pelapisan	125.0 ± 0.7 satu
Pelapisan tidak bulat	≤5%
Diameter salutan utama	242 ± 7 satu
Concentricity Salutan / Salutan Utama	≤10 μm
Lapisan tidak bulat	≤0.7%
Pelemahan dengan kehilangan lenturan kabel 10 putar 1 mandrel 15mm 1 putar 1 mandrel 10mm 1 putar 1 mandrel 7.5mm	1550nm ≤ δ 0.03 dB/km 1550nm ≤ δ 0.1 dB/km 1550nm ≤ δ 0.5 dB/km

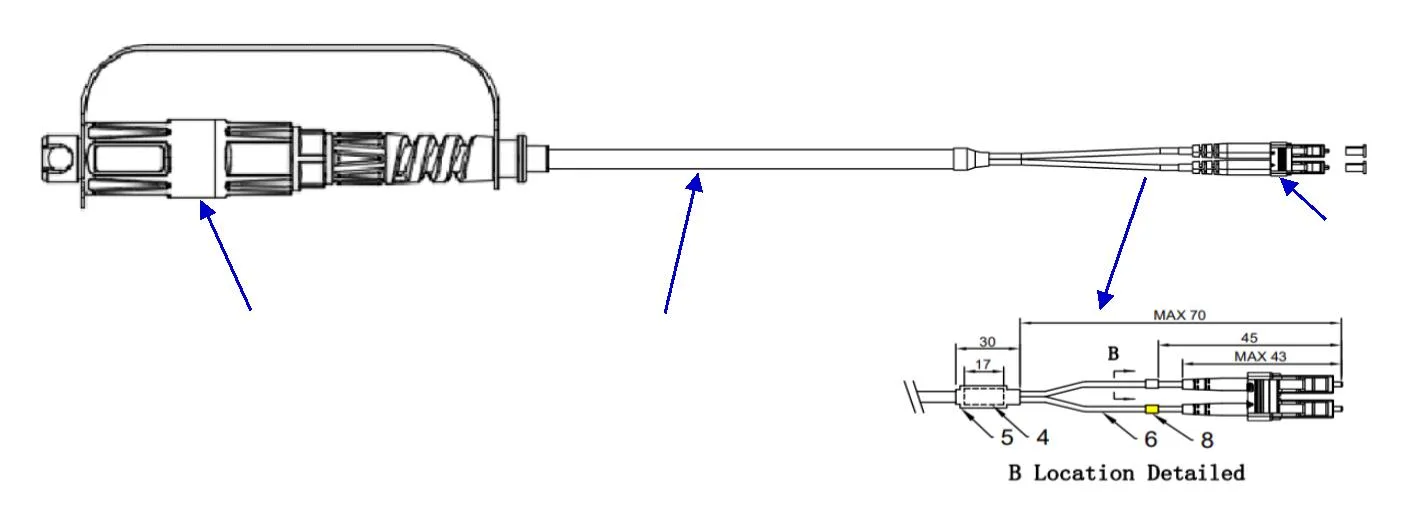

Lukisan dimensi:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Tidak	Penerangan	Qty
1	SM G.657A2 2 teras dengan serat 2.0mm. OD7.0mm, Black LSZH	1
2	Penyambung mini dlc hitam	1
3	LC3.0 Duplex untuk Serat Mod Single, Beige, Tube Untuk Penyambung IC, Putih	2
4	Tiub haba getah yang boleh dikurangkan, hitam, OD 8.5mm l = 17mm	1
5	Tiub haba getah yang boleh dikurangkan, hitam, OD 8.5m l-30mm	2
6	Perlindungan fleksibel dengan tiub keluli, OD 2.8mm L = 52mm	2
8	Tiub yang boleh dikurangkan haba, putih /kuning OD3.0mm L = 5mm	2
