Bagaimana cara memasang serat optik kenderaan udara tanpa pemandu?

Langkah berjaga -jaga pemasangan

1. Pemasangan cakera gentian optik, muncung cakera gentian optik sepatutnya sejauh mungkin dari kipas, tetapi untuk memberi perhatian tambahan kepada graviti pesawat. Pusat graviti pesawat harus diberi perhatian.

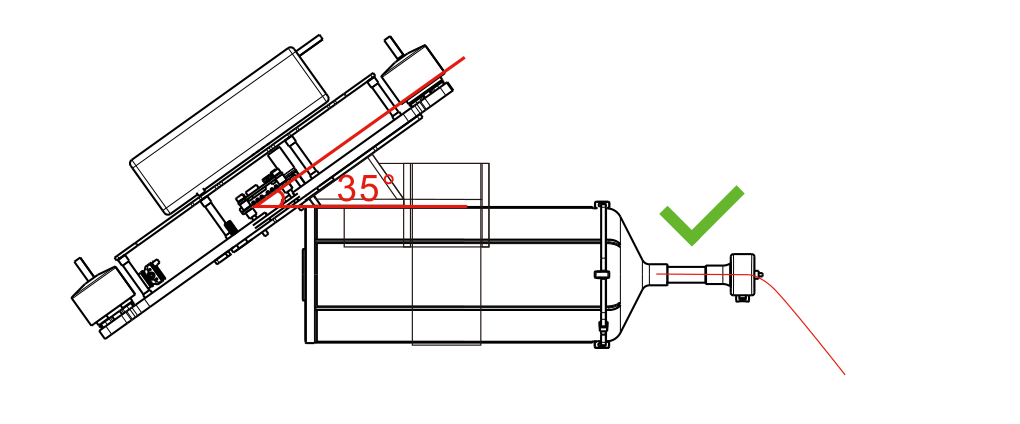

1. Pemasangan cakera gentian optik harus berdasarkan sudut kecondongan pesawat, pendakap pelekap harus dikhaskan untuk sudut tertentu (seperti yang ditunjukkan dalam angka). Pemasangan Sudut pelekap harus dekat dengan sudut kecondongan, supaya sudut cakera serat optik adalah mendatar.

1. Penggulungan serat optik menggunakan gam khas, jarak 200 meter pertama adalah kawasan aplikasi gam, di kawasan ini kelajuan penerbangan pesawat harus dikawal pada kelajuan tetap 0.5 mph. Kelajuan penerbangan pesawat harus dikawal dalam jarak 30km/j atau 8m/s untuk mengelakkan penerbangan berkelajuan tinggi di kawasan gam.

Penyediaan sebelum menggunakan cakera optik

1. Pastikan untuk mengeluarkan tali perlindungan pengangkutan dan 4 perlindungan sebelum menggunakan cakera serat optik.
2. (Nota: Jangan ambil gancu secara langsung dari serat akan dipecahkan.)
3. Cakera serat optik Outlet FC Fiber Optic Port pelindung shell sebelum digunakan perlu dikeluarkan, lukis serat optik ke hujung tanah modul.

Sambungan tanpa wayar sisi tanah

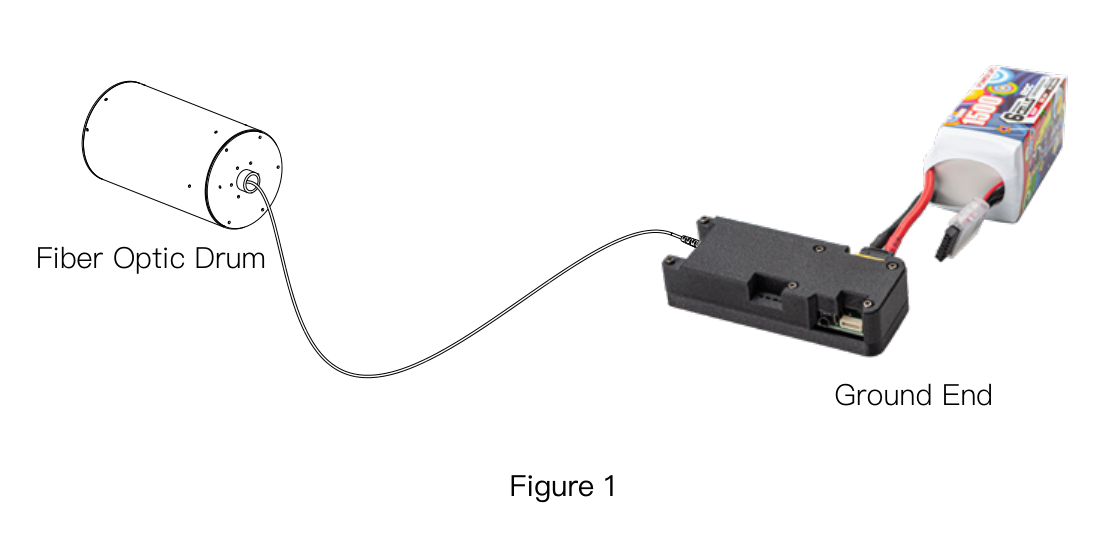

1. Sambungkan kabel Sh1.0 dari terminal langit ke pengawal penerbangan seperti yang ditunjukkan dalam rajah "Mod Sambungan Terminal Tanah 1 (Wireless)".
2. Sambungkan garis Sh1.0 tanah ke penerima dan pemancar peta.
3. Betulkan hujung langit dan cakera gentian optik, perhatikan muncung gentian optik sejauh mungkin dari kipas UAV untuk mengelakkan kemalangan.
4. Sambungkan abah serat optik, sambungkan port FC pada kedua -dua hujung cakera gentian optik ke port FC di hujung langit dan port FC di hujung tanah, dan perhatikan bahawa hujung muncung disambungkan ke port FC di hujung tanah.

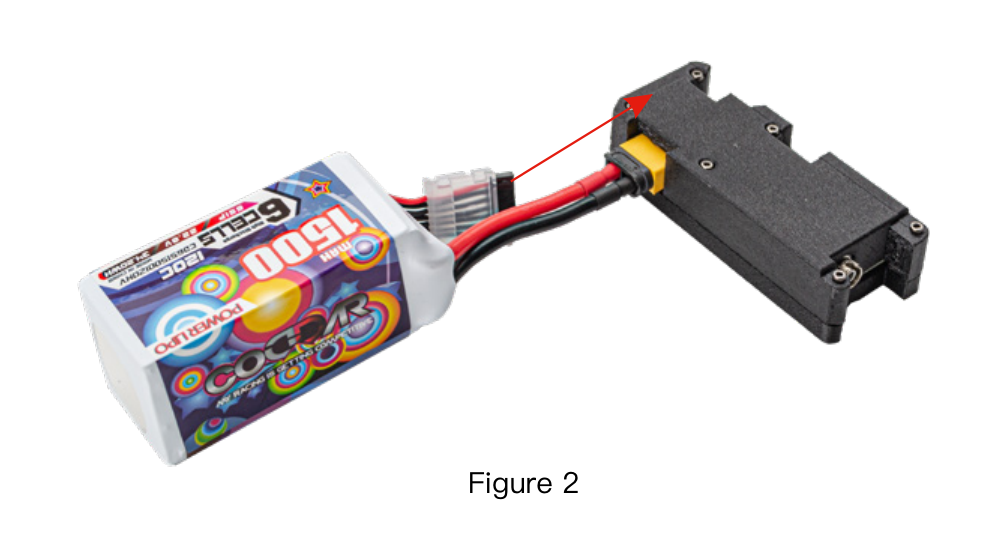

5. Masukkan bateri lithium hujung tanah ke penyambung akhir tanah selepas ia dicas sepenuhnya. (Seperti Rajah 2)

Langkah berjaga-berjaga

1. Voltan input 11.1-26V berada dalam julat yang selamat, jangan melebihi atau jatuh di bawah voltan had, jangan membalikkan tiang positif dan negatif.
2. Jangan buat bulatan lipat serat optik, untuk mengelakkan dipotong oleh objek tajam dan menyebabkan kerosakan serat.
3. Beri perhatian kepada perlindungan penyambung gentian optik dan antara muka FC, elakkan habuk dan minyak dan air, simpan perlindungan antara muka yang dipintal dengan baik.
4. Simpan di kawasan yang sejuk, kering dan ringan.
5. Struktur ketepatan cakera gentian optik, perlahan -lahan mengambil dan meletakkan, penyimpanan menegak.
