Patch Cord vs Pigtail: Apakah Perbezaan dalam Rangkaian Gentian Optik?

Rangkaian gentian optik telah menjadi asas kepada sistem komunikasi moden, menyokong segala-galanya daripada perkhidmatan internet dan pusat data kepada rangkaian telekomunikasi dan perusahaan. Di sebalik sambungan berkelajuan tinggi ini terdapat banyak komponen kecil tetapi penting, termasuk gentianPatch Corddankuncir.

Walaupun mereka mungkin kelihatan serupa, kord tampalan dan kuncir mempunyai tujuan yang berbeza dalam pemasangan gentian optik. Memahami perbezaan mereka membantu jurutera, pemasang dan pengguna rangkaian membina sistem komunikasi optik yang lebih dipercayai dan cekap.

Jadi, apakah sebenarnya kord tampalan gentian dan kuncir, dan bagaimana ia berfungsi bersama dalam rangkaian moden?

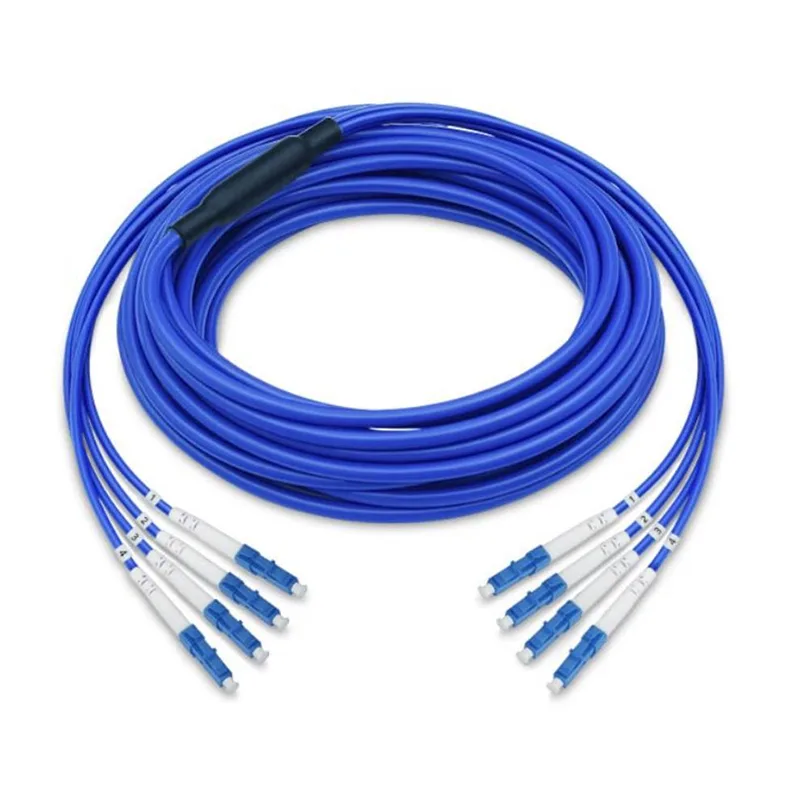

Apakah Kord Patch Fiber?

Kord tampal gentian ialah kabel gentian optik dengan penyambung dipasang pada kedua-dua hujungnya. Ia digunakan terutamanya untuk menyambungkan peranti optik, peralatan rangkaian, dan sistem pengedaran gentian.

Oleh kerana kedua-dua hujung sudah mempunyai penyambung, kord tampalan boleh dipasang dengan cepat tanpa kerja penyambungan tambahan.

Kord tampalan gentian biasa termasuk:

• Kabel gentian optik
• Jaket pelindung
• Penyambung gentian pada kedua-dua hujungnya
• Struktur tetulang

Jenis penyambung biasa termasuk:

• Penyambung LC
• Penyambung SC
• Penyambung FC
• penyambung ST

Apa Itu Fiber Pigtail?

kuncir gentian ialah kabel gentian optik pendek dengan penyambung dipasang pada satu hujung sahaja, manakala hujung satu lagi mengandungi gentian terdedah untuk penyambungan.

Tidak seperti kord tampalan, kuncir biasanya digunakan di dalam kotak penamat gentian, bingkai pengedaran optik dan dulang sambatan.

kuncir gentian biasanya terdiri daripada:

• Satu penyambung gentian pra-pasang
• Hujung gentian terdedah untuk penyambungan gabungan
• Salutan gentian pelindung
• Jaket luar

Gentian terdedah membolehkan juruteknik menyambungkannya secara kekal ke kabel optik masuk melalui penyambungan gabungan.

Bagaimanakah Patch Cord dan Pigtails Berfungsi?

Prinsip Kerja Tali Tampal Gentian

Kord tampalan menyediakan sambungan yang fleksibel antara dua port optik.

Proses sambungan adalah mudah:

Peranti optik

↓

Penyambung gentian

↓

Kord tampalan

↓

Satu lagi peranti optik

Ini menjadikan kord tampalan sesuai untuk sambungan peralatan yang mungkin memerlukan pemasangan atau penggantian yang kerap.

Prinsip Kerja Pigtail Fiber

kuncir direka untuk penamatan gentian kekal.

Proses asasnya ialah:

Penyediaan kabel gentian

↓

Penyambungan gabungan pigtail

↓

Perlindungan di dalam dulang sambatan

↓

Sambungan ke peralatan optik

Patch Cord lwn Pigtail: Perbezaan Utama

Bagaimanakah Tali Tampalan dan Kuncir Digunakan Bersama?

Dalam kebanyakan rangkaian gentian optik, kord tampalan dan kuncir berfungsi bersama dan bukannya menggantikan satu sama lain.

Proses sambungan gentian biasa ialah:

Kabel gentian luaran

↓

kuncir splicing di dalam kotak pengedaran gentian

↓

Panel penyesuai gentian

↓

Sambungan kord patch

↓

Peralatan rangkaian

Gabungan ini mencipta sambungan yang stabil sambil memastikan sambungan peralatan mudah diurus.

Mengapa Pigtail Fiber Penting dalam Rangkaian Fiber?

kuncir gentian memainkan peranan penting dalam melindungi dan mengatur sambungan optik.

Kelebihan mereka termasuk:

• Sambungan kekal yang boleh dipercayai
• Mengurangkan kehilangan isyarat melalui penyambungan yang betul
• Pengurusan serat yang lebih baik
• Penyepaduan mudah ke dalam sistem pengedaran

Mengapa Kord Fiber Patch Digunakan Secara Berleluasa?

Kord tampalan popular kerana ia menyediakan sambungan yang mudah dan fleksibel.

Faedah mereka termasuk:

• Pemasangan pantas
• Penyelenggaraan yang mudah
• Penggantian peralatan mudah
• Sesuai untuk susun atur rangkaian yang berbeza

Jenis Tali Tampal Gentian dan Kuncir

Kord Tampalan Gentian Mod Tunggal dan kuncir

Produk gentian mod tunggal biasanya digunakan untuk penghantaran jarak jauh, telekomunikasi dan sambungan rangkaian berkelajuan tinggi.

Kord Tampalan Gentian Berbilang Mod dan kuncir

Produk gentian berbilang mod sering digunakan dalam aplikasi jarak pendek seperti rangkaian perusahaan dan pusat data.

Pilihan Penyambung

Bagaimana Memilih Antara Patch Cord dan Pigtail?

Pilihan bergantung terutamanya pada struktur rangkaian dan keperluan pemasangan.

Pembangunan Masa Depan Teknologi Sambungan Gentian

Memandangkan kelajuan internet terus meningkat, teknologi sambungan gentian optik berkembang ke arah ketumpatan yang lebih tinggi, kebolehpercayaan yang lebih baik dan pemasangan yang lebih mudah.

Trend masa depan mungkin termasuk:

• Rangkaian optik berkelajuan lebih tinggi
• Reka bentuk sambungan gentian padat
• Teknologi penyambung yang lebih baik
• Sistem pengurusan gentian yang lebih cekap

Kesimpulan

Fiber Patch Cord dan Pigtail adalah kedua-dua komponen penting dalam rangkaian optik moden, tetapi ia memainkan peranan yang berbeza. Kord tampalan menyediakan sambungan peralatan yang fleksibel, manakala kuncir digunakan terutamanya untuk penamatan gentian kekal melalui penyambungan.

Memahami perbezaan antara kedua-dua komponen ini membantu pereka rangkaian dan juruteknik mencipta sistem gentian optik yang lebih dipercayai dan cekap.

Walaupun ia adalah bahagian kecil sistem komunikasi yang lebih besar, kord tampalan dan kuncir memainkan peranan penting dalam memastikan sambungan digital global stabil dan pantas.
