Kotak pengedaran kabel gentian optik pra-diselaraskan GFS-016-009C

1. Umum

1.1 Keterangan

Kotak Pengedaran Optik Pra-Sambungan Sebagai Peralatan Node Pengedaran Rangkaian FTTX yang paling maju, menyediakan sambungan yang cepat dan boleh dipercayai, perlindungan dan pengurusan yang baik untuk FTTX rangkaian.

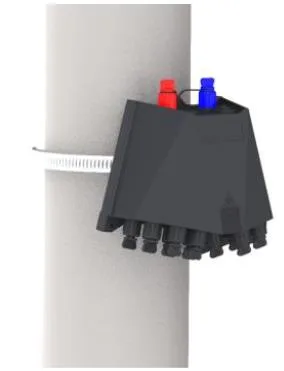

Penampilan GFS-016-009C

1.2 piawai mematuhi

Pengeluaran yang ditawarkan direka, dihasilkan dan diuji mengikut piawaian seperti berikut:

1.3 Persekitaran Aplikasi

2. Ciri -ciri

1. Cangkang bawah dan penutup atas dikimpal oleh kimpalan plat panas, yang tidak boleh dilepaskan.

2. Bahan: pp+gf.

3. Bukti kelembapan, kalis air, bukti debu, anti-penuaan.

4. Tahap perlindungan sehingga IP68.

5. Bahagian dalaman dilengkapi dengan splitter 1x2 FBT+ 1x16 PLC Splitter atau 1x16 PLC Splitter.

6. Kaedah pemasangan: tiang yang dipasang, dipasang di udara, dipasang di dinding.

3. Spesifikasi

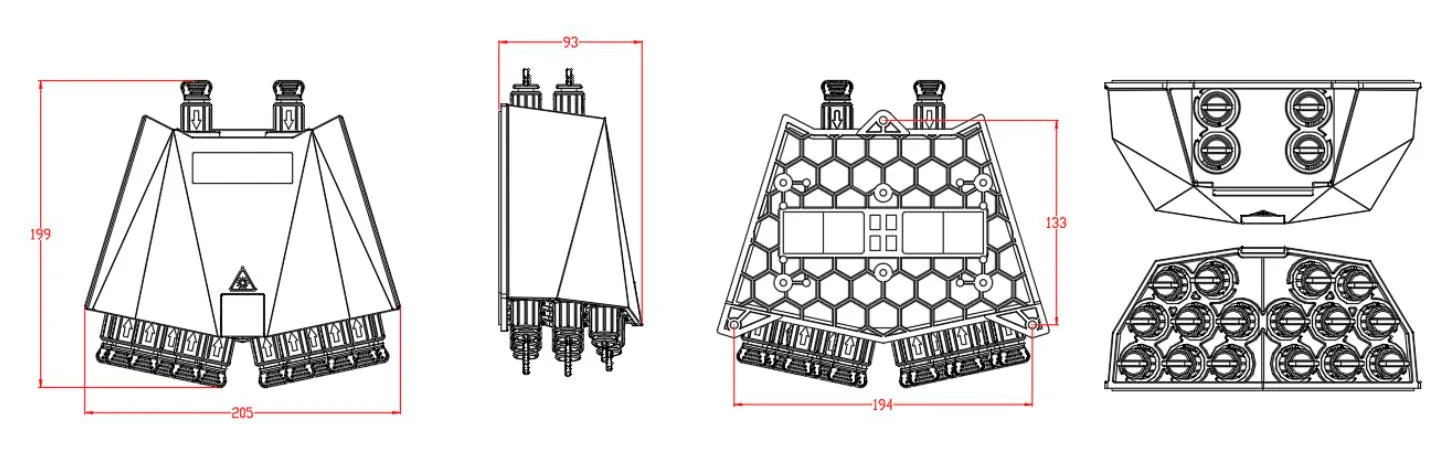

3.1 Spesifikasi Mekanikal

4. Konfigurasi

4.1 Parameter Optik Utama

Parameter optik yang ditunjukkan dalam jadual di atas adalah nilai lalai, dan boleh disesuaikan mengikut keperluan.

5. Gambar produk

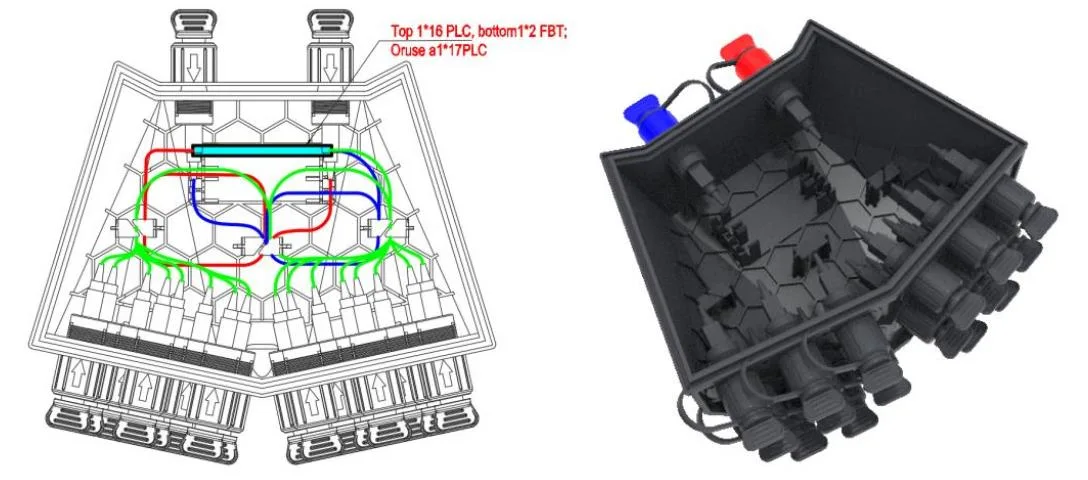

5.1 Cara Kabel Produk:

1 * 2 fbt + 1 * 16 cara kabel splitter plc

5.2 Aksesori

Tidak	Nama bahagian	Gambar rujukan	Unit	Kuantiti	Catatan
1	Pengguna'Manual	/	PCS	1	Dalam
2	Laporan Ujian Splitter	/	PCS	1	Dalam
3	Kit yang dipasang di dinding		Tetapkan	1	Pilihan sebagai permintaan pelanggan

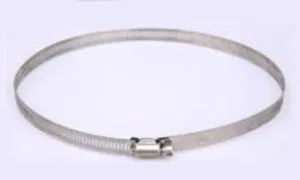

4	Kit yang dipasang tiang		Tetapkan	1	Pilihan sebagai permintaan pelanggan
5	Kit yang dipasang di udara		Tetapkan	1	Pilihan sebagai permintaan pelanggan

6. Ciri -ciri Alam Sekitar

Produk ini mematuhi Arahan Perlindungan Alam Sekitar ROHS, dan kandungan plumbum, kadmium, merkuri, kromium heksavalen, biphenyl polybrominated (PBB) dan diphenyl eter polybrominated (PBDE) tidak melebihi had.

7. Pemasangan

7.1. Pemasangan yang dipasang di dinding

Bor 3 lubang di dinding Menurut dimensi, letakkan palam pengembangan φ7.5*40, letakkan kotak untuk memadankan lubang dan gunakan skru untuk mengikat.

Pemasangan dipasang dinding

7.2. Pemasangan tiang yang dipasang

Lulus cincin gelung melalui slot plat belakang dan selesaikannya di tiang telekomunikasi

Pemasangan tiang yang dipasang

7.3 Struktur overhead

Ikat yang dipasang pada casis overhead yang digantung di atas dawai, dan kemudian dilekap, menghalang kes jatuh.

Struktur overhead

8. Operasi Penyambung

8.1 Penyesuai Pra -Sambungan - A (E）

⚫ Putar bahagian anak panah penyambung serat lawan jam dan mengeluarkan topi habuk.

⚫ Bahagian anak panah penyambung serat di atas, masukkan penyambung serat ke soket dan kemudian putar anak panah bahagian mengikut arah jam.

8.2 Penyesuai Pra -Sambungan - B (XL）

⚫ Masukkan palam penyambung serat optik SC melalui bahagian longgar pada gilirannya, dan kemudian pasangkannya ke penyesuai;

⚫ Pasang sarung penyesuai pra XL pada penyesuai dengan kunci plastik;

⚫ Masukkan palam spring snap ke dalam sarung;

⚫ Pengapit kabel hendaklah dipasang dan garis hendaklah dekat dengan palam;

⚫ Skru topi kerusi pengapit kabel kulit pada sarung mengikut arah jam

8.3 Penyesuai Pra -Sambungan - C

⚫ Tolak cincin gelongsor pada palam preformed serat optik ke arah anak panah untuk mengeluarkan topi habuk; Tekan butang untuk mengeluarkan topi habuk pada penyesuai ke arah anak panah.

⚫ Selaraskan badan palam preformed dengan gelang penyesuai sehingga ia diikat. Sambungkan dua penutup habuk dengan cara yang sama.

⚫ Palam pasang siap yang dipasang menolak cincin gelongsor untuk melepaskan gancu, dan kemudian tarik badan utama ke belakang untuk memisahkannya.

8.4 Penyesuai Pra -Sambungan - D

⚫ Putar palam pra yang disambungkan anti mengikut arah jam dan buka plag pra dan penutup habuk ke arah anak panah.

⚫ Sambungkan palam pra yang disambungkan D dan penyesuai pra yang disambungkan D ke arah anak panah, dan putar palam mengikut arah jam untuk memperbaikinya.

8.5 Penyesuai Pra -Sambungan - E (A)

⚫ Putar palam pra yang disambungkan anti mengikut arah jam dan buka penutup dan penutup habuk pra yang disambungkan ke arah anak panah

⚫ Sambungkan plag pra yang disambungkan dan penyesuai pra yang disambungkan ke arah anak panah, dan putar palam mengikut arah jam untuk memperbaikinya.

8.6 Penyesuai Pra -Sambungan -F

⚫ Masukkan palam penyambung serat optik SC melalui bahagian longgar pada gilirannya, dan kemudian pasangkannya ke penyesuai;

⚫ Pasang sarung penyesuai pra XL pada penyesuai dengan kunci plastik;

⚫ Masukkan palam spring snap ke dalam sarung;

⚫ Pengapit kabel hendaklah dipasang dan garis hendaklah dekat dengan palam;

⚫ Skru topi kerusi pengapit kabel kulit pada sarung mengikut arah jam.

8.7 Penyesuai Pra -Sambungan - G

9. Pakej
