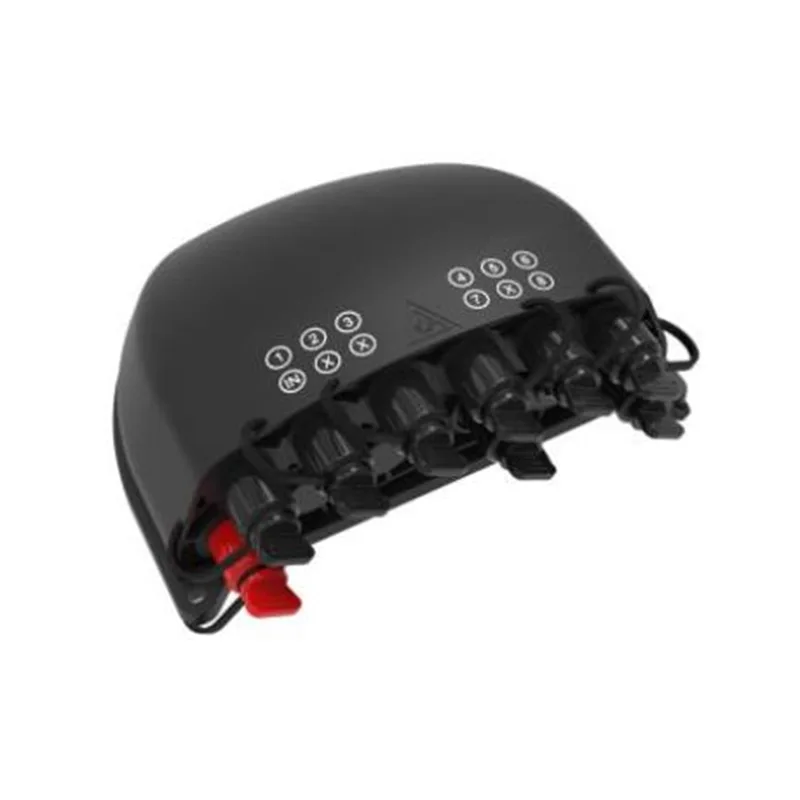

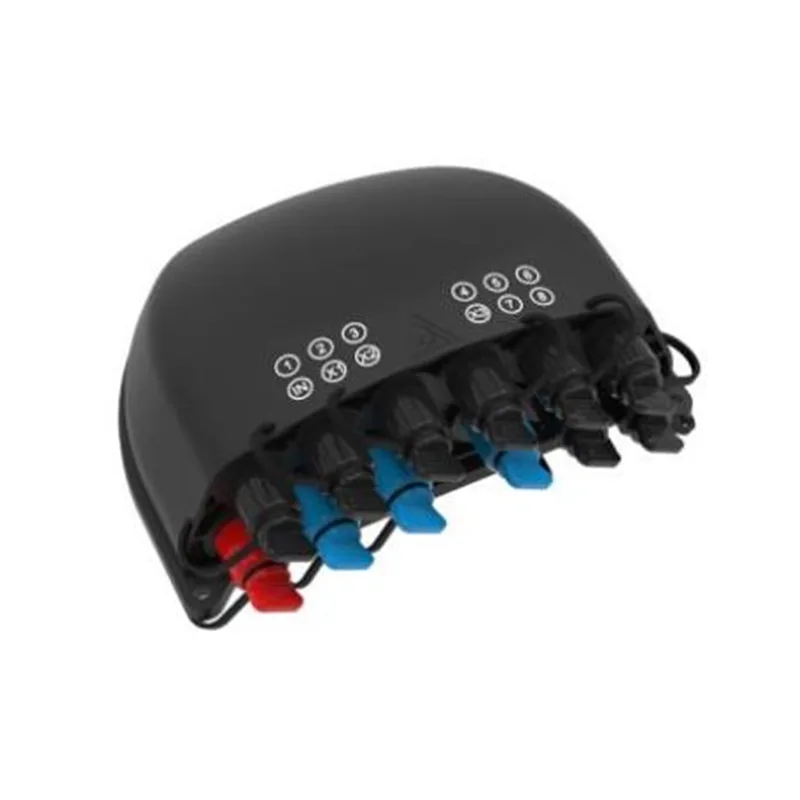

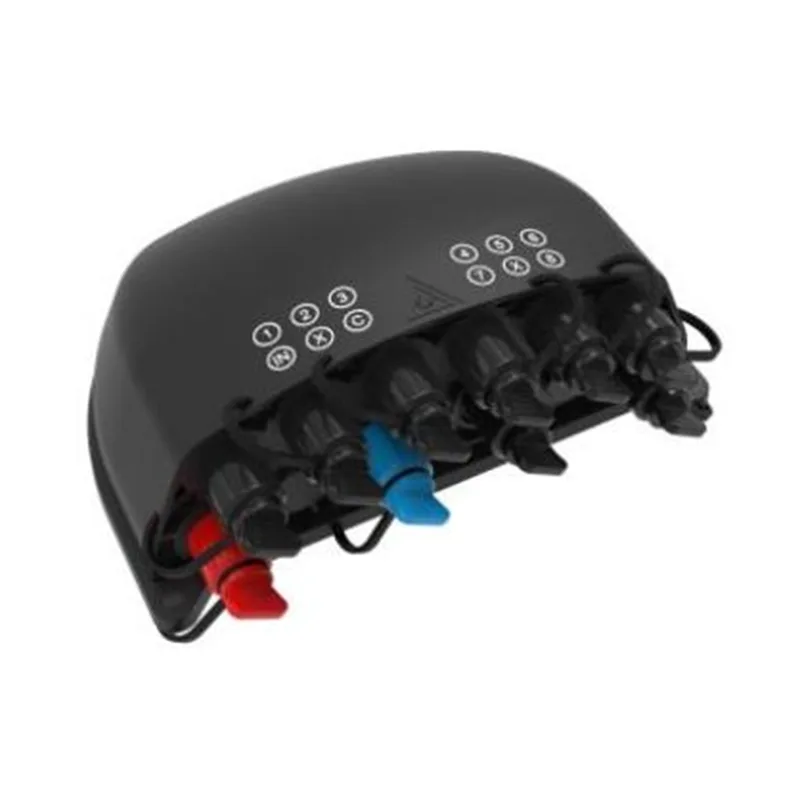

Kotak pengedaran kabel gentian optik pra-diselaraskan GFS-12BY & -1 & -2

1. Umum

1.1 Keterangan

Kotak Pengedaran Optik Pra-Sambungan Sebagai Peralatan Node Pengedaran Rangkaian FTTX yang paling maju, menyediakan sambungan yang cepat dan boleh dipercayai, perlindungan dan pengurusan yang baik untuk FTTX rangkaian.

1.2 piawai mematuhi

Pengeluaran yang ditawarkan direka, dihasilkan dan diuji mengikut piawaian seperti berikut:

1.3 Persekitaran Aplikasi

2. Ciri -ciri

1. Cangkang bawah dan penutup atas dikimpal oleh kimpalan plat panas, yang tidak boleh dilepaskan.

2. Bahan: ms.

3. Bukti kelembapan, kalis air, bukti debu, anti-penuaan.

4. Tahap perlindungan sehingga IP68.

5. Bahagian dalaman dilengkapi dengan splitter 1x4 PLC+ 1x8 PLC splitter atau 1x8 PLC splitter.

6. Kaedah pemasangan: tiang yang dipasang, dipasang di udara, dipasang di dinding.

7. Kedudukan penyesuai boleh disesuaikan mengikut keperluan pelanggan.

3. Spesifikasi

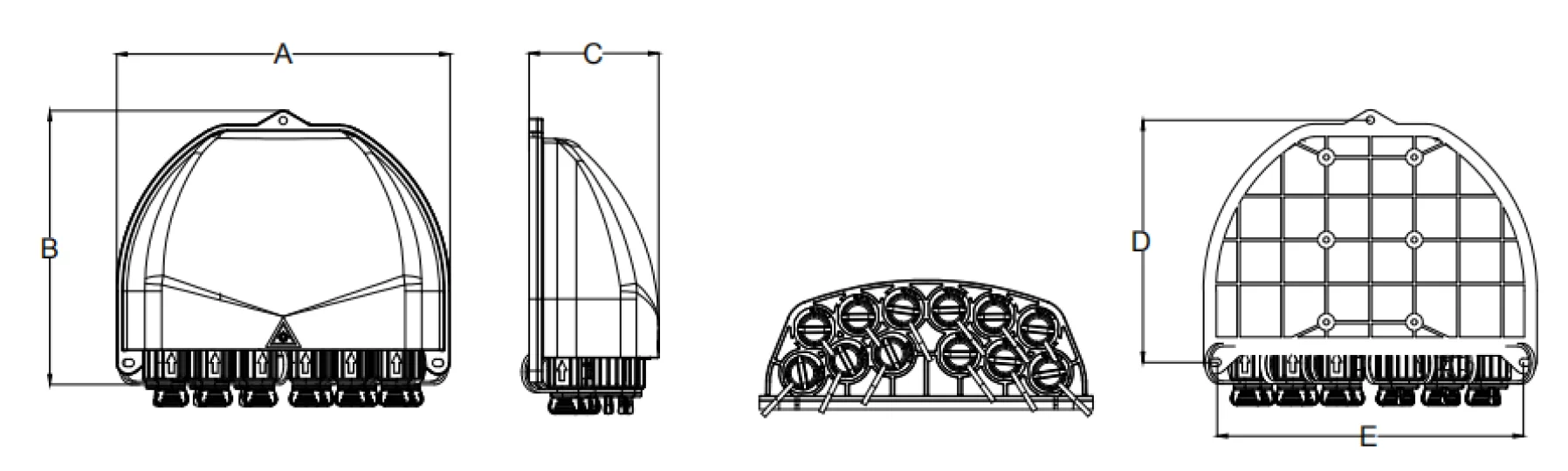

3.1 Spesifikasi Mekanikal

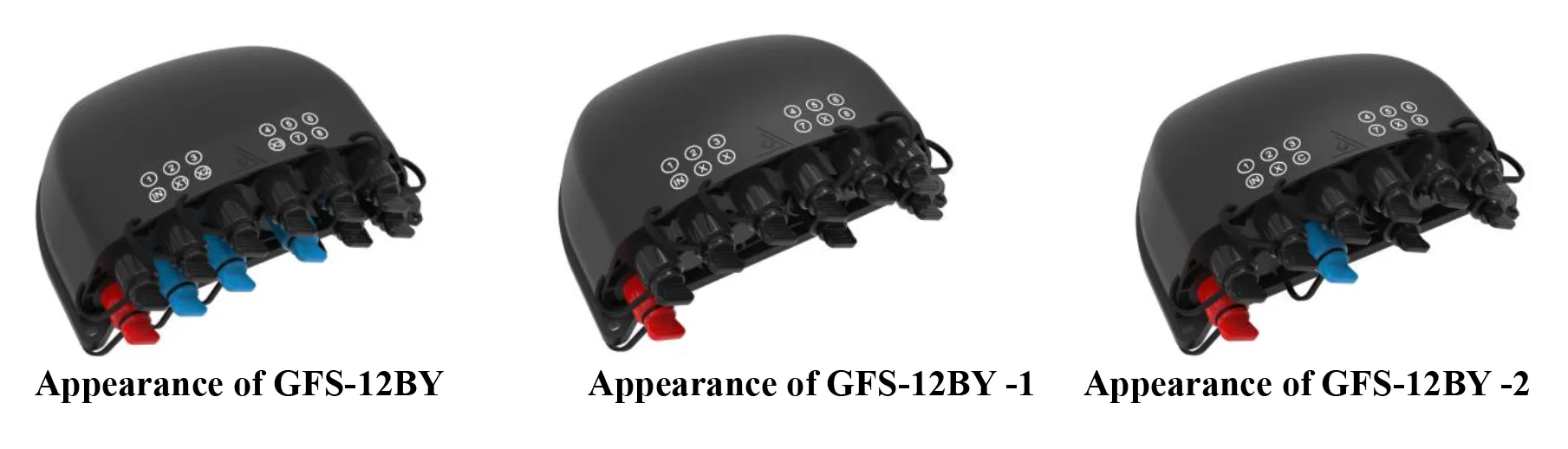

4. Gambar produk

4.1 Cara Kabel Produk:

PLC di atas, FBT di bawah

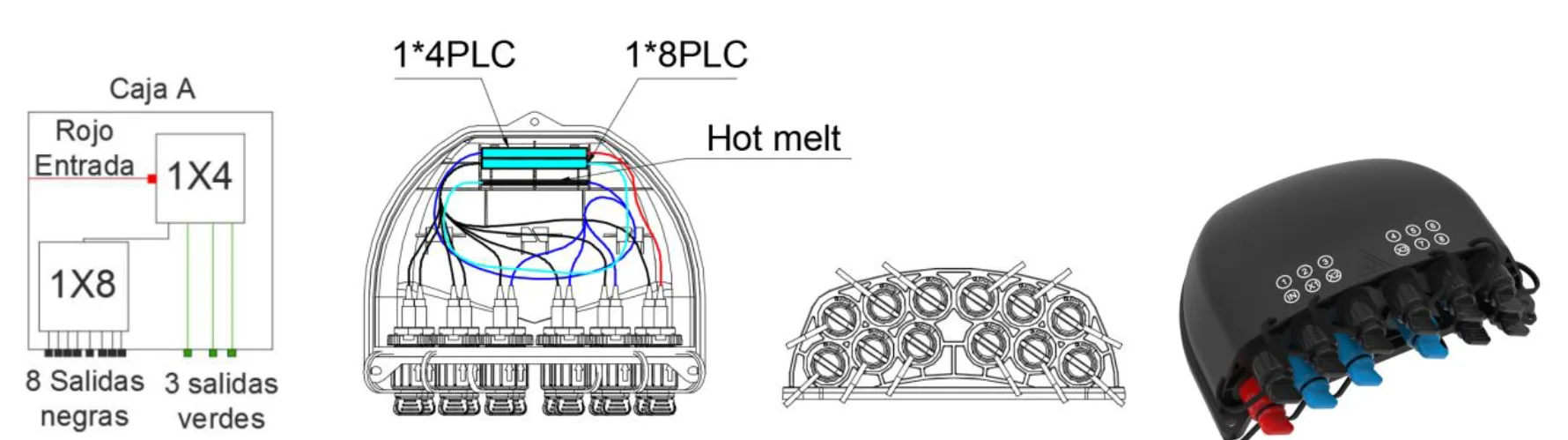

GFS-12BY (1 * 4 PLC + 1 * 8 PLC cara kabel pembahagi)

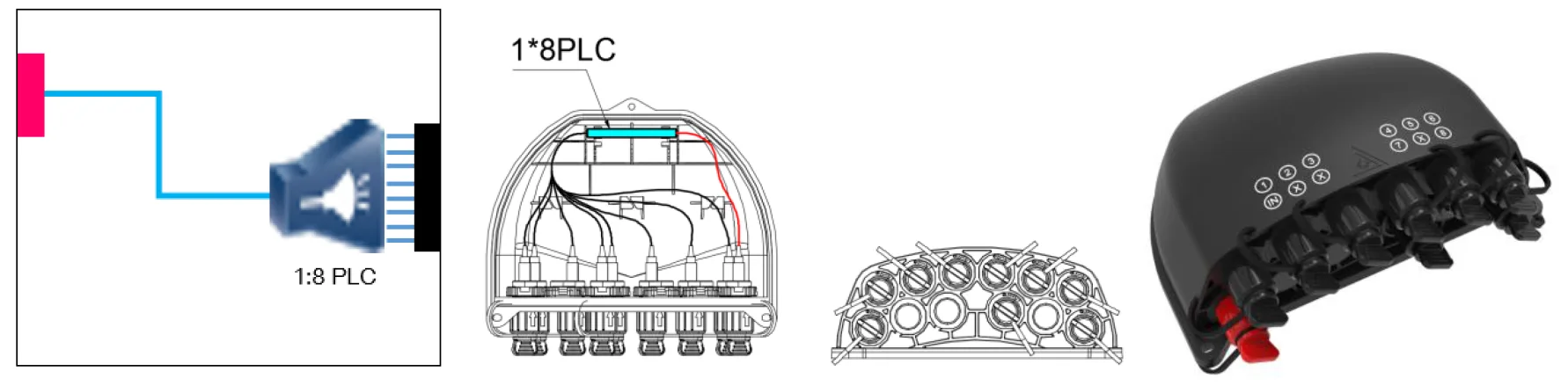

GFS-12BY-1 (1 * 8 cara kabel pembahagi PLC)

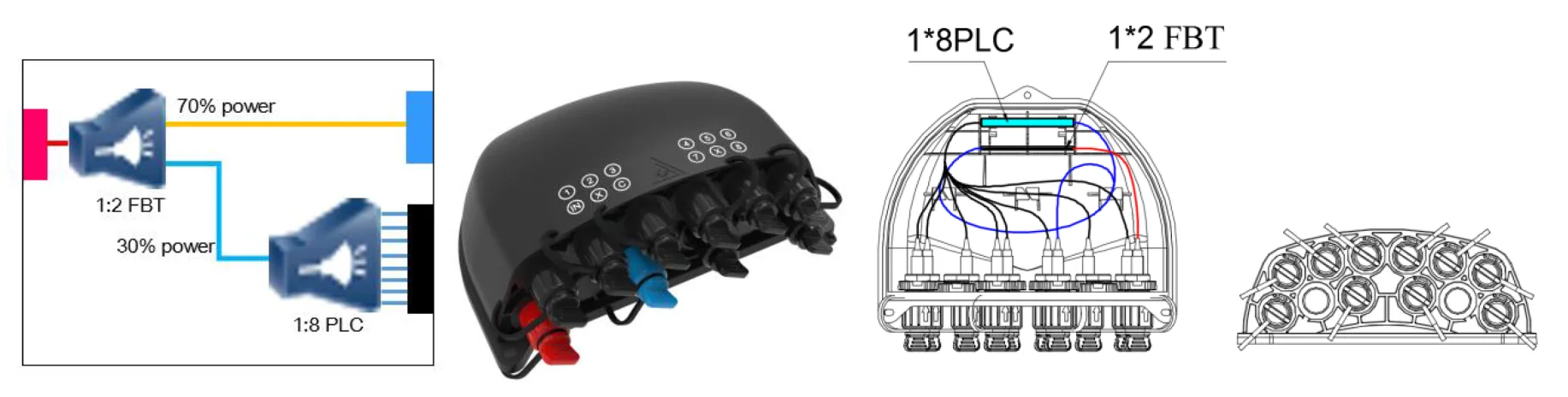

GFS-12BY-2 (1 * 2fbt+1 * 8 cara kabel pembahagi PLC)

4.2 Konfigurasi

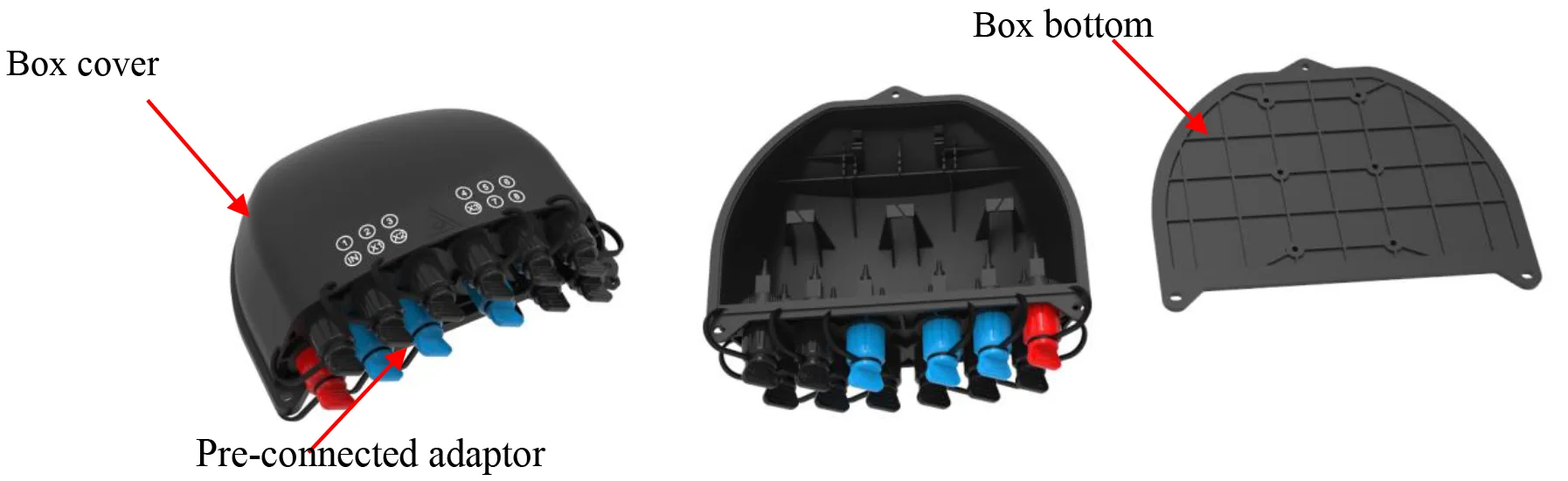

4.2.1 Bahagian Utama

4.2.2 Aksesori

Tidak	Nama bahagian	Gambar rujukan	Unit	Kuantiti	Catatan
1	Pengguna'Manual	/	PCS	1	Dalam
2	Laporan Ujian Splitter	/	PCS	1	Dalam

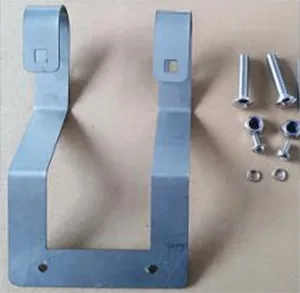

3	Kit yang dipasang di dinding		Tetapkan	1	Pilihan sebagai pelanggan permintaan

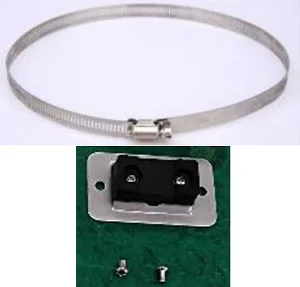

4	Kit yang dipasang tiang		Tetapkan	1	Pilihan sebagai pelanggan permintaan
5	Kit yang dipasang di udara		Tetapkan	1	Pilihan sebagai pelanggan permintaan

5. Ciri -ciri Alam Sekitar

Produk ini mematuhi Arahan Perlindungan Alam Sekitar ROHS, dan kandungan plumbum, kadmium, merkuri, kromium heksavalen, biphenyl polybrominated (PBB) (PBB) dan diphenyl eter (PBDE) tidak melebihi had.

6. Pemasangan

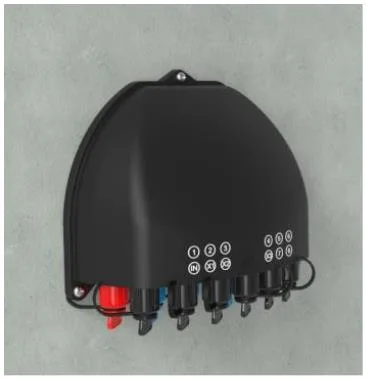

6.1. Pemasangan yang dipasang di dinding

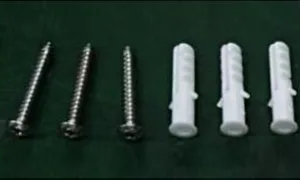

Bor 3 lubang di dinding Menurut dimensi, letakkan palam pengembangan φ7.5*40, letakkan kotak untuk memadankan lubang dan gunakan skru untuk mengikat.

Pemasangan dipasang dinding

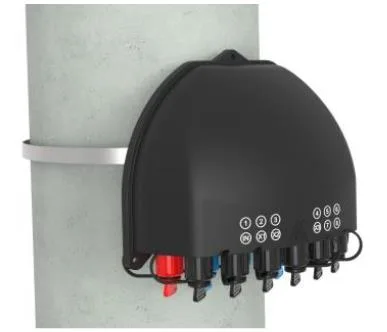

6.2. Pemasangan tiang yang dipasang

Lulus cincin gelung melalui slot plat belakang dan selesaikannya di tiang telekomunikasi

Pemasangan tiang yang dipasang

6.3 Pemasangan yang dipasang di dinding (dengan dulang penyimpanan kabel drop)

Ikat kedua -dua yang dipasang pada casis overhead yang digantung di atas dawai, dan kemudian dilekatkan, menghalang kes jatuh.

Pemasangan yang dipasang di dinding (dengan dulang penyimpanan kabel drop

7. Operasi Penyambung

7.1 Penyesuai Pra -Sambungan - A (E)

⚫ Putar bahagian anak panah penyambung serat lawan jam dan mengeluarkan topi habuk.

⚫ Bahagian anak panah penyambung serat di atas, masukkan penyambung serat ke soket dan kemudian putar anak panah bahagian mengikut arah jam.

7.2 Penyesuai Pra -Sambungan - B (XL）

⚫ Masukkan palam penyambung serat optik SC melalui bahagian longgar pada gilirannya, dan kemudian pasangkannya ke penyesuai;

⚫ Pasang sarung penyesuai pra XL pada penyesuai dengan kunci plastik;

⚫ Masukkan palam spring snap ke dalam sarung;

⚫ Pengapit kabel hendaklah dipasang dan garis hendaklah dekat dengan palam;

⚫ Skru topi kerusi pengapit kabel kulit pada sarung mengikut arah jam

7.3 Penyesuai Pra -Sambungan - C

⚫ Tolak cincin gelongsor pada palam preformed serat optik ke arah anak panah untuk mengeluarkan topi habuk; Tekan butang untuk mengeluarkan topi habuk pada penyesuai ke arah anak panah.

⚫ Selaraskan badan palam preformed dengan gelang penyesuai sehingga ia diikat. Sambungkan dua penutup habuk dengan cara yang sama.

⚫ Palam pasang siap yang dipasang menolak cincin gelongsor untuk melepaskan gancu, dan kemudian tarik badan utama ke belakang untuk memisahkannya.

7.4 Penyesuai Pra -Sambungan - D

⚫ Putar palam pra yang disambungkan anti mengikut arah jam dan buka plag pra dan penutup habuk ke arah anak panah.

⚫ Sambungkan palam pra yang disambungkan D dan penyesuai pra yang disambungkan D ke arah anak panah, dan putar palam mengikut arah jam untuk memperbaikinya.

7.5 Penyesuai Pra -Sambungan - E (A)

⚫ Putar palam pra yang disambungkan anti mengikut arah jam dan buka penutup dan penutup habuk pra yang disambungkan ke arah anak panah

⚫ Sambungkan plag pra yang disambungkan dan penyesuai pra yang disambungkan ke arah anak panah, dan putar palam mengikut arah jam untuk memperbaikinya.

7.6 Penyesuai Pra -Sambungan -f

⚫ Masukkan palam penyambung serat optik SC melalui bahagian longgar pada gilirannya, dan kemudian pasangkannya ke penyesuai;

⚫ Pasang sarung penyesuai pra XL pada penyesuai dengan kunci plastik;

⚫ Masukkan palam spring snap ke dalam sarung;

⚫ Pengapit kabel hendaklah dipasang dan garis hendaklah dekat dengan palam;

⚫ Skru topi kerusi pengapit kabel kulit pada sarung mengikut arah jam.

8. Pakej
