φ5mm Kabel drop kalis air H Optik SC/APC Patch Cord Patch

Permohonan:● Sistem FTTX/FTTH● Aplikasi Ethernet● Pautan CATV● Pengagihan isyarat optik● Rangkaian Optik Pasif (PON)● Aplikasi tulang belakang, mendatar dan riser● Kotak terminal drop preterminated● Kawasan luaran; Persekitaran yang kerasCiri -ciri:● Kerugian penyisipan yang rendah, kehilangan pulan......

Hantar Pertanyaan

Penerangan Produk

Permohonan:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Pautan CATV

● Pengagihan isyarat optik

● Rangkaian Optik Pasif (PON)

● Aplikasi tulang belakang, mendatar dan riser

● Kotak terminal drop preterminated

● Kawasan luaran; Persekitaran yang keras

Ciri -ciri:

● Kerugian penyisipan yang rendah, kehilangan pulangan yang tinggi.

● Baik dalam kebolehulangan dan pertukaran.

● Penyisipan 100%, kehilangan pulangan, muka akhir dan.

● Pemeriksaan gangguan.

● Ketahanan mekanikal yang sangat baik.

● Mematuhi Telcordia GR-326-Core.

● Memastikan prestasi tinggi dan kebolehpercayaan dalam pengurusan kabel optik.

● Pemasangan dan konfigurasi semula yang cepat dan mudah.

● Pengendalian mudah, tidak memerlukan alat khas.

● IP68 kalis air.

1. Spesifikasi Teknikal Kord Patch

Pembinaan	Unit	Penerangan
Kiraan serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30 (tipikal: 0.15)
Kerugian pulangan	db	≥ 60
Jenis Sambungan		SC/APC
Ferrule		Seramik
Kitaran sambungan		500
Warna jaket kabel		Hitam
Diameter luar kabel	mm	5.0 ± 0.2
Mod serat		Mod tunggal: G657A2
Bahan jaket kabel		HDPE
Berat kabel	Kg/km	22 (Lebih kurang）
Kandungan percetakan		Boleh disesuaikan
Panjang	m	50 、 75 、 125 、 175 atau disesuaikan (Toleransi: ± 0.5m)
Jenis penyambung		Input: Acord H Optic SC/APC
Jenis penyambung		Output: Acord H Optic SC/APC
Daya tarikan (paksi antara kabel dan penyambung)	N	200
Gred kalis air		IP68
Suhu operasi	℃	-25 ° C ~ +70 ℃
Suhu penyimpanan	℃	-25 ° C ~ +70 ℃

2. Kabel Cross-Section

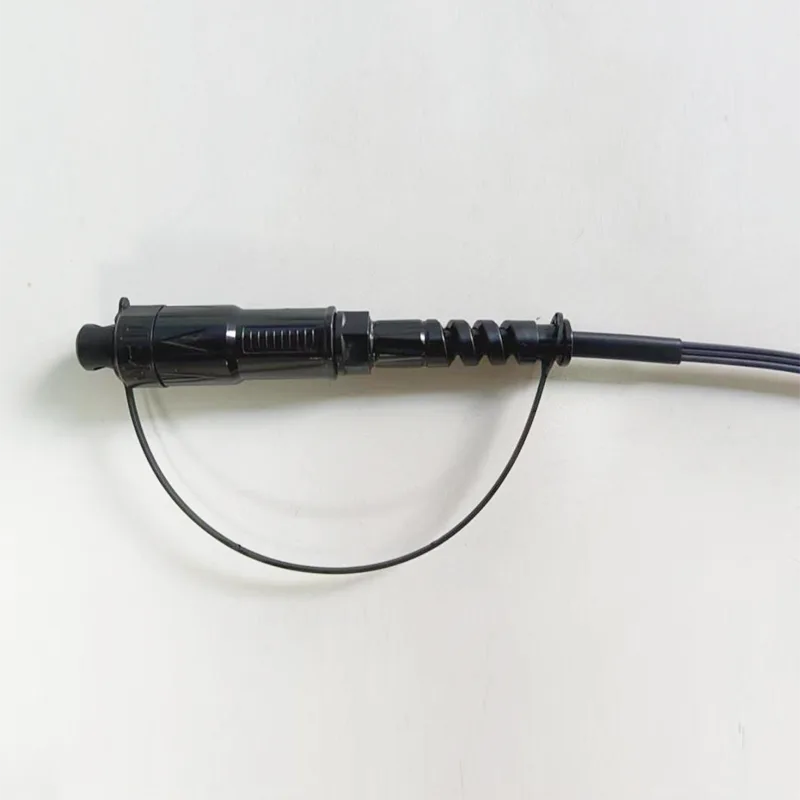

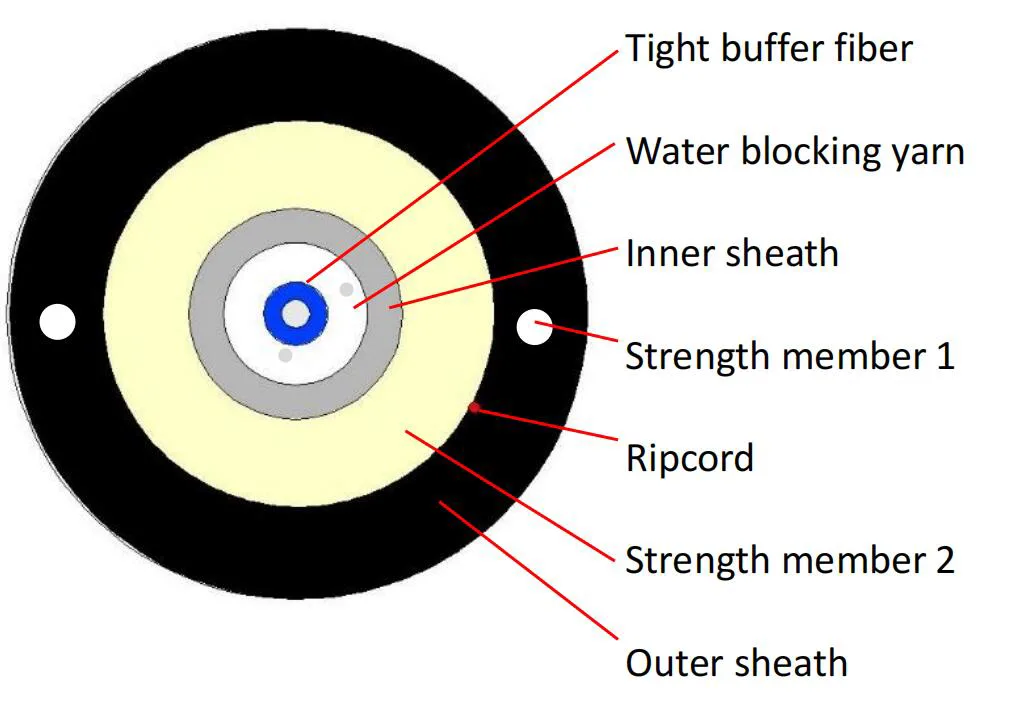

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Saiz struktur kabel

Item	Kandungan	Spesifikasi
Serat penampan yang ketat	Nombor	1
	Jenis	G.657A2
	Warna	Biru
	Bahan	Lszh
	Diameter (mm)	0.90 ± 0.05
Sarung dalaman	Diameter (mm)	2.8 ± 0.2
	Ketebalan (mm)	0.25 ± 0.05
	Warna	Putih
	Bahan	Lszh
Ahli kekuatan 1	Bahan	Terpaku frp
Ahli kekuatan 1	Kuantiti	0.5*2
Ahli kekuatan 2	Bahan	Benang Aramid + Air Menyekat Benang Kaca
Kord rip	Nombor	1
Kord rip	Warna	Merah
Sarung	Bahan	HDPE
	Diameter (mm)	5.0 ± 0.2
	Ketebalan (mm)	1.1 ± 0.1
	Warna	Hitam
Kabel weigth	Kg/km	22 ± 3

4. Bahan kabel

4.1 Serat Optik

Semua ciri-ciri serat kabel (serat kabel siap) hendaklah, sekurang-kurangnya, mengikut cadangan ITU-T G.657A2 dan hendaklah seperti berikut.

Item	Spesifikasi
Jenis serat	Mod tunggal
Bahan serat	Silika doped
Pekali pelemahan @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Selepas pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang sifar	1300 ~ 1324 nm
Cerun sifar-penyebaran	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm km) ≤18.0 ps/(nm km) ≤22 ps/(nm km)
Diameter medan mod @ 1310 nm	8.5-9.3um
Kesalahan konsentrik teras / berpakaian	≤ 0.5 satu
Diameter pelapisan	125.0 ± 0.7 satu
Pelapisan tidak bulat	≤5%
Diameter salutan utama	242 ± 7 satu
Concentricity Salutan / Salutan Utama	≤10 μm
Lapisan tidak bulat	≤0.7%
Pelemahan dengan kehilangan lenturan kabel 1 putar 1 mandrel 7.5mm 10 bertukar 1 mandrel 15mm	1550nm ≤ δ 0.10 dB/km 1550nm ≤ δ 0.03 dB/km

5. Prestasi kabel serat optik

5.1 Radius lenturan kabel:

10 x diameter kabel (selepas pemasangan): 50mm

Diameter kabel 20 x (semasa pemasangan): 100mm

6. Ujian Prestasi Mekanikal & Alam Sekitar

S/n	Item	Kaedah ujian	Keadaan penerimaan
1	Kekuatan tegangan IEC 794-1-E1	- Beban: 1200n - Panjang kabel di bawah beban: 50 m - Masa beban: ≥1min.	- Perubahan kerugian ≤ 0.1 dB/km@1550 nm -Tidak ada kerosakan pada jaket luar dan elemen dalaman.
2	Ujian menghancurkan IEC 794-1-E3	- Beban: 500N/100mm*100mm - Masa beban: ≥1min.	- Perubahan kerugian ≤ 0.1 dB/km@1550 nm -Tidak ada kerosakan pada jaket luar dan elemen dalaman.
3	Rintangan kesan IEC 794-1-E4	- Titik kesan: 5 -Times setiap titik: 1 - Tenaga Impak: 1n.m - Radius kepala tukul: 12.5mm - Kadar kesan: 2 saat/kitaran	- Perubahan kerugian ≤ 0.1 dB/km@1550 nm -Tidak ada kerosakan pada jaket luar dan elemen dalaman.
4	Lenturan berulang IEC 794-1-E6	- Radius lentur: 20 x diameter kabel - Beban: 20 n - Kadar lentur: 3 saat/kitaran - kelengkungan kitaran: 30	- Perubahan kerugian ≤ 0.1 dB/km@1550 nm -Tidak ada kerosakan pada jaket luar dan elemen dalaman.
5	Kilasan IEC 794-1-E7	- Panjang: 1 m - Beban: 50 n - Kadar Twist: 1 min/kitaran - Sudut Twist: ± 180 ° - Bilangan kitaran: 10	- Perubahan kerugian ≤ 0.1 dB/km@1550 nm -Tidak ada kerosakan pada jaket luar dan elemen dalaman.
6	Suhu Ujian Berbasikal IEC 794-1-F1	- Langkah suhu: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Masa setiap langkah: 24 jam - Bilangan kitaran: 2	- Perubahan kerugian ≤ 0.1 dB/km@1550 nm - Tiada rehat serat dan tiada kerosakan sarung.

7. lukisan dimensi tali patch

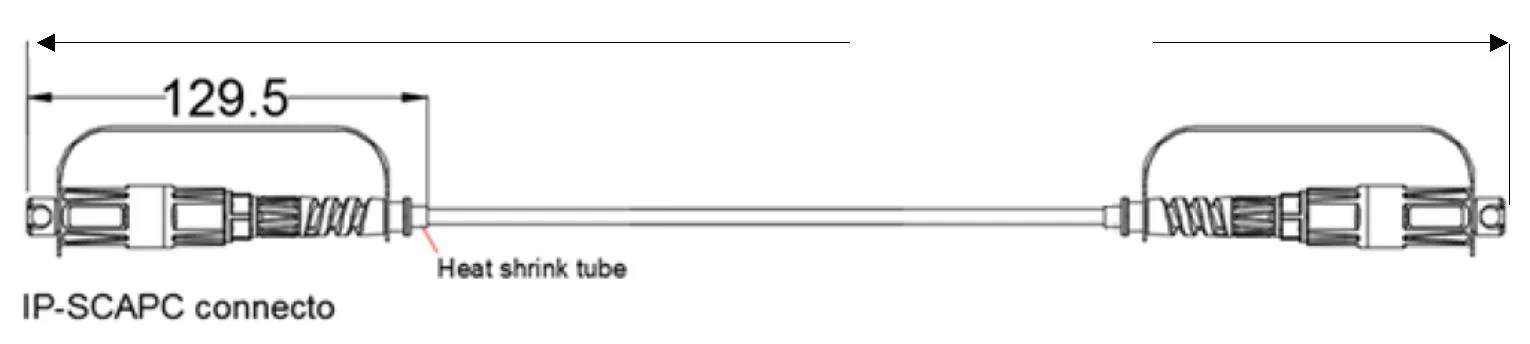

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

8. Pakej

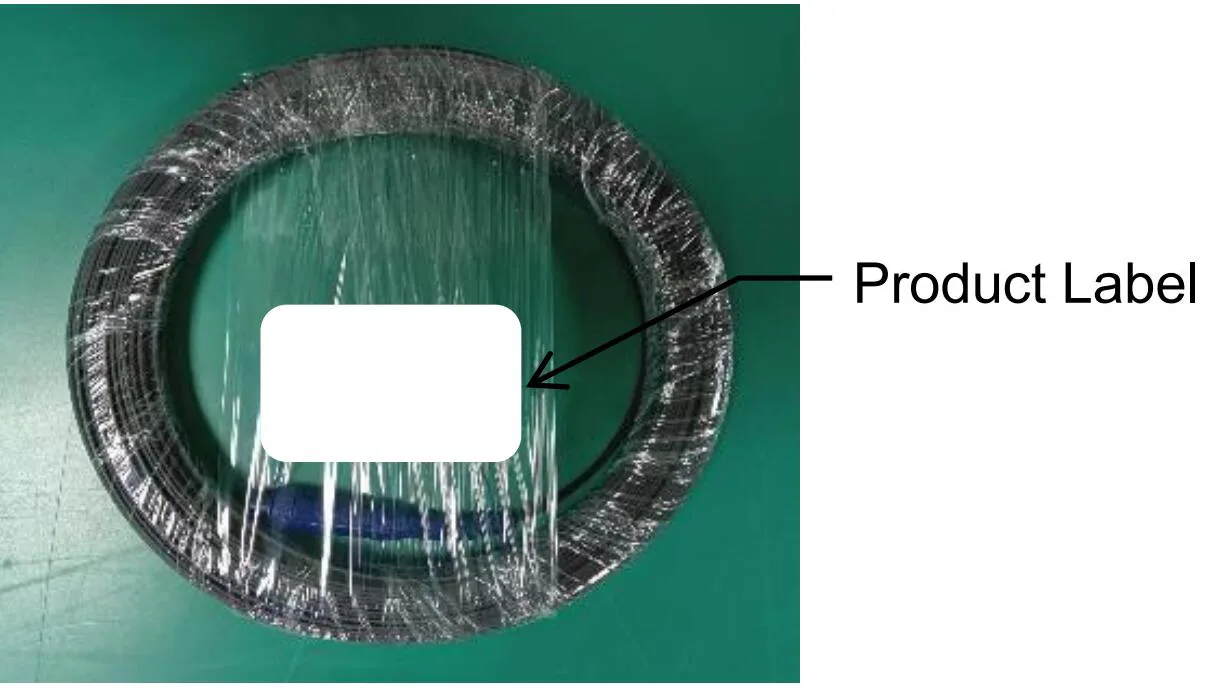

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Keperluan pek

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
