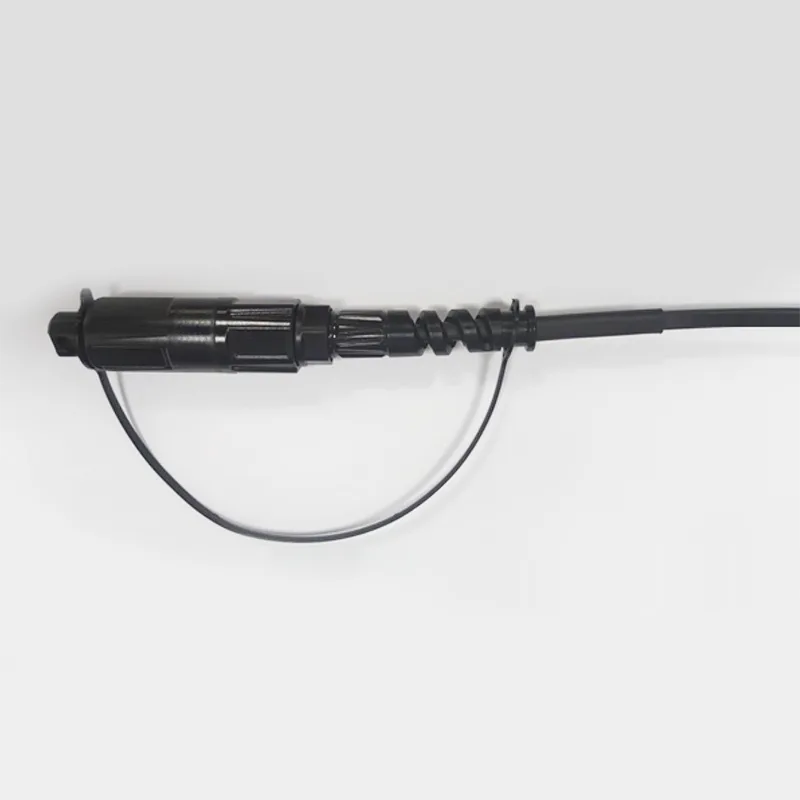

φ5mm kabel kalis air optitap SC/APC penyambung tampalan kord

Permohonan:● Sistem FTTX/FTTH● Aplikasi Ethernet● Pautan CATV● Pengagihan isyarat optik● Rangkaian Optik Pasif (PON)● Aplikasi tulang belakang, mendatar dan riser● Kotak terminal drop preterminated● Kawasan luaran; Persekitaran yang kerasCiri -ciri:● Kerugian penyisipan yang rendah, kehilangan pulan......

Hantar Pertanyaan

Penerangan Produk

Permohonan:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Pautan CATV

● Pengagihan isyarat optik

● Rangkaian Optik Pasif (PON)

● Aplikasi tulang belakang, mendatar dan riser

● Kotak terminal drop preterminated

● Kawasan luaran; Persekitaran yang keras

Ciri -ciri:

● Kerugian penyisipan yang rendah, kehilangan pulangan yang tinggi.

● Baik dalam kebolehulangan dan pertukaran.

● Penyisipan 100%, kehilangan pulangan, muka akhir dan.

● Pemeriksaan gangguan.

● Ketahanan mekanikal yang sangat baik.

● Mematuhi Telcordia GR-326-Core.

● Memastikan prestasi tinggi dan kebolehpercayaan dalam pengurusan kabel optik.

● Pemasangan dan konfigurasi semula yang cepat dan mudah.

● Pengendalian mudah, tidak memerlukan alat khas.

● IP68 kalis air.

Spesifikasi Teknikal Kord Patch

Pembinaan	Unit	Penerangan
Kiraan serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.50 (tipikal: 0.3)
Kerugian pulangan	db	≥55 (APC)
Warna jaket kabel		Hitam
Diameter luar kabel	mm	Φ5.0 (± 0.2)
Mod serat		Mod tunggal: G657 A2
Bahan jaket kabel		LSZH (Perlindungan UV dan Rintangan Kebakaran)
Berat kabel	Kg/km	28 (Lebih kurang）
Kandungan percetakan		Boleh disesuaikan
Panjang	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Toleransi: ± 0.5m)
Jenis penyambung		Input: Accord Optitap SC/APC
Jenis penyambung		Output: Accord Optitap SC/APC
Gred kalis air		IP68
Kekuatan tegangan	N	200
Suhu operasi	℃	-20 ~ +65

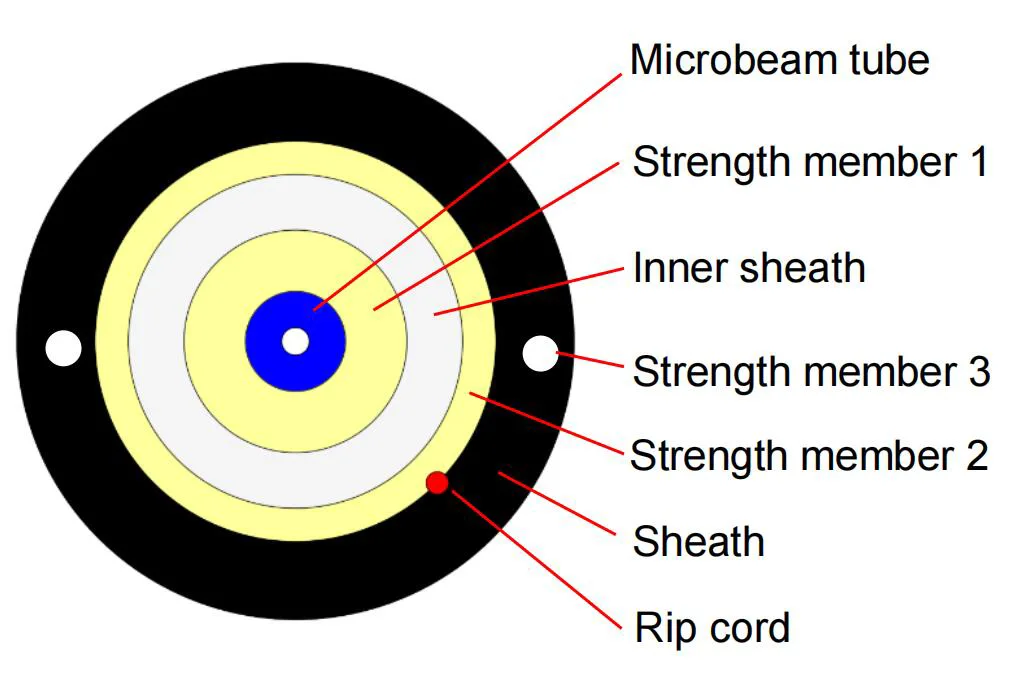

Keratan rentas kabel

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Saiz struktur kabel

Item	Kandungan	Spesifikasi
Serat	Nombor	1
	Jenis	G.657A2
	Warna	Biru
Tiub mikroba	Bahan	Lszh
	Warna	Biru
	Diameter (mm)	0.9 ± 0.05
Sarung dalaman	Diameter (mm)	2.2 ± 0.05
	Ketebalan (mm)	0.4 ± 0.05
	Warna	Gading/putih/beige
	Bahan	Lszh
	Ahli kekuatan 1	Aramid Benang 1100D*3
Ahli kekuatan 2	Bahan	Benang Aramid
Ahli kekuatan 2	Kuantiti	1100d*7
Ahli kekuatan 3	Bahan	Terpaku frp
Ahli kekuatan 3	Diameter (mm)	0.5*2
Kord rip	Nombor	1
Kord rip	Warna	Merah
Sarung	Bahan	LSZH (Perlindungan UV dan Rintangan Kebakaran)
	Diameter (mm)	5.0 ± 0.2
	Ketebalan (mm)	1.1 ± 0.1
	Warna	Hitam
Berat kabel	Kg/km	28 ± 3

Prestasi kabel serat optik

Semua ciri-ciri serat kabel (serat kabel siap) hendaklah, sekurang-kurangnya, mengikut cadangan ITU-T G.657A2 dan hendaklah seperti berikut.

Item	Spesifikasi
Jenis serat	Mod tunggal
Bahan serat	Silika doped
Pekali pelemahan @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Selepas pembentukan kabel @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang sifar	1300 ~ 1324 nm
Cerun sifar-penyebaran	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm km) ≤18.0 ps/(nm km) ≤22 ps/(nm km)
Diameter medan mod @ 1310 nm	8.5-9.3um
Kesalahan konsentrik teras / berpakaian	≤ 0.5 satu
Diameter pelapisan	125.0 ± 0.7 satu
Pelapisan tidak bulat	≤5%
Diameter salutan utama	242 ± 7 satu
Concentricity Salutan / Salutan Utama	≤10 μm
Lapisan tidak bulat	≤0.7%
Pelemahan dengan kehilangan lenturan kabel 1 putar 1 mandrel 7.5mm 10 bertukar 1 mandrel 15mm	1550nm ≤ δ 0.10 dB/km 1550nm ≤ δ 0.03 dB/km

Julat suhu aplikasi

Julat suhu operasi	: -20 ℃ hingga +65 ℃
Julat suhu penyimpanan / pengangkutan	: -20 ℃ hingga +65 ℃
Julat suhu pemasangan	: -20 ℃ hingga +65 ℃

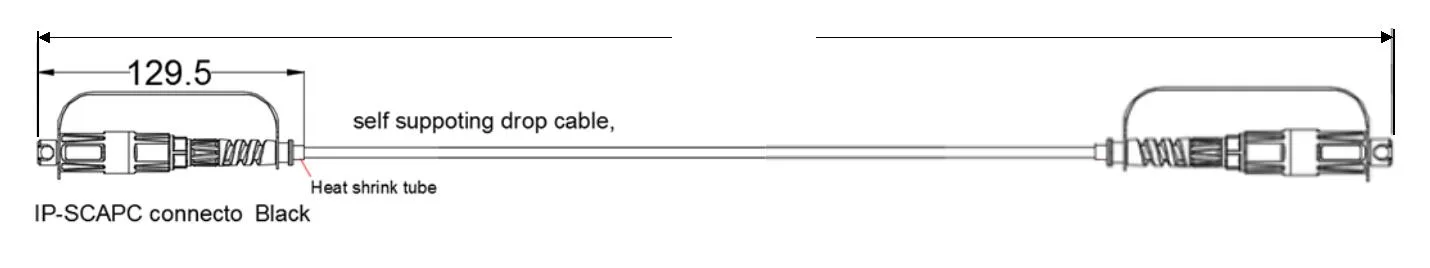

Lukisan dimensi

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Pakej

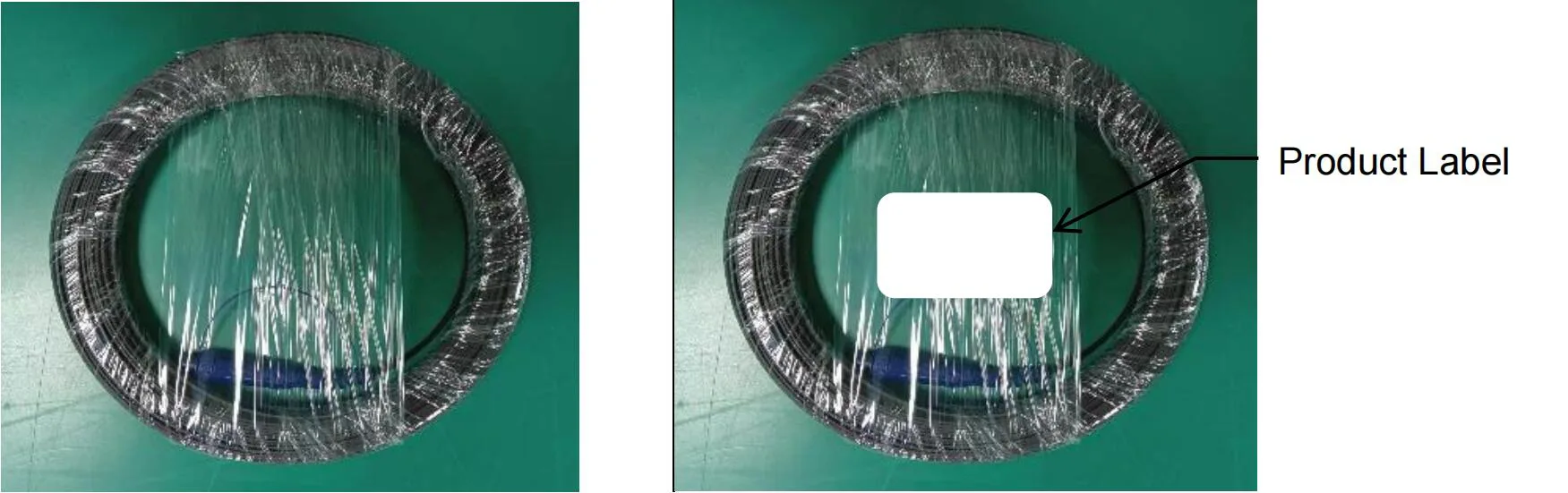

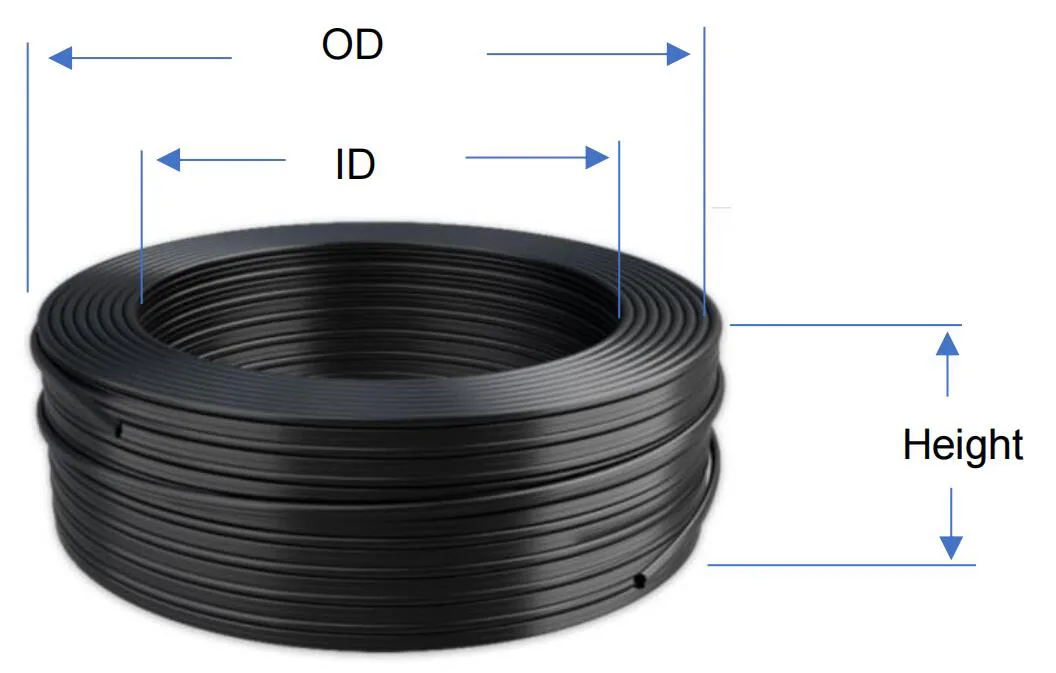

Gegelung gegelung gentian:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
