Kabel gentian optik bersenjata tiub longgar terkandas

Struktur kabel gentian optik bersenjata yang terkandas adalah untuk meletakkan serat optik 250μm ke dalam tiub longgar yang diperbuat daripada bahan modulus yang tinggi, dan tiub longgar diisi dengan sebatian kalis air. Pusat teras kabel adalah teras tetulang logam. Untuk kabel optik dengan teras tertentu, lapisan polietilena (PE) perlu diekstrusi di luar teras tetulang logam. Tiub longgar (dan tali pengisian) dipintal di sekitar teras tetulang pusat untuk membentuk teras kabel padat dan bulat, dan jurang di teras kabel dipenuhi dengan pengisi penyekat air. Lapisan sarung dalaman polietilena diekstrusi di luar teras kabel, dan pita keluli bersalut plastik dua sisi (PSP) dibungkus secara longitudinal dan kemudian diekstrusi ke dalam sarung polietilena untuk membentuk kabel.

Hantar Pertanyaan

Penerangan Produk

Ciri -ciri

Prestasi mekanikal dan suhu yang baik

Bahan tiub longgar itu sendiri mempunyai rintangan hidrolisis yang baik dan kekuatan tinggi

Kompaun Pengisian Tiub Khas Pastikan Perlindungan Akrit Serat

Rintangan dan fleksibiliti menghancurkan

Langkah -langkah berikut diambil untuk memastikan kedap air kabel:

-STEEL WIRE Digunakan sebagai ahli kekuatan pusat

-Kompaun pengisian tiub

-100% pengisian teras kabel

-Apl kelembapan halangan

-PSP meningkatkan kelembapan-bukti

-bahan menyekat air

Piawaian

Kabel GYTA53 mematuhi standard YD/T 901 serta IEC 60794-1.

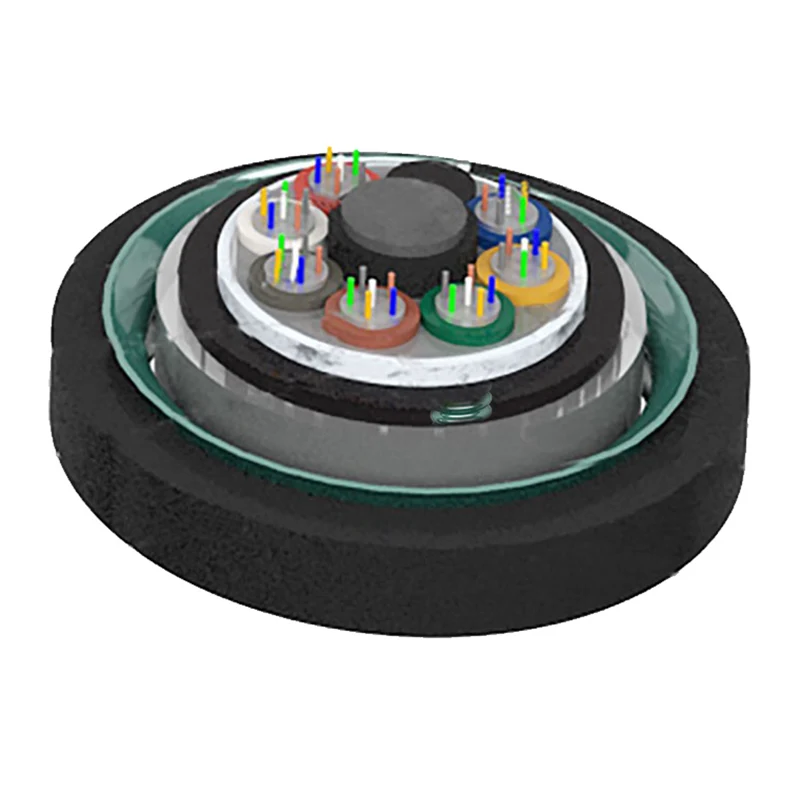

Lukisan struktur

1.fibre

Kompaun pengisian 2.Tube

3. Tube Loose

4. Kompaun pengisian yang boleh diperoleh

5.apl

6.PE Sarung dalaman

7. Bahan menyekat air

8.PSP

9. Ahli Kekuatan Central

10.PE Sarung luar

Stranded Loose Tube Armored Fiber Optic Cable

Parameter teknikal

Jenis Kabel (Meningkat sebanyak 2 serat)	Kiraan serat	Tiub	Pengisi	Berat Kabel (Ref) (kg/km)	Kekuatan tegangan Jangka panjang/pendek (N)	Rintangan menghancurkan Jangka panjang/pendek (N/100mm)	Jejari lentur Statik/dinamik (mm)
GYTA53-2 ~ 6XN	2 ~ 6	1	5	177	1000/3000	1000/3000	12.5d/25d
GYTA53-8 ~ 12XN	8 ~ 12	2	4	177
GYTA53-14 ~ 18XN	14 ~ 18	3	3	177
GYTA53-20 ~ 24XN	20 ~ 24	4	2	177
GYTA53-26 ~ 30XN	26 ~ 30	5	1	177
GYTA53-32 ~ 36XN	32 ~ 36	6	0	177
GYTA53-38 ~ 48XN	38 ~ 48	4	1	194
GYTA53-50 ~ 60XN	50 ~ 60	5	0	194
GYTA53-62 ~ 72XN	62 ~ 72	6	0	204
GYTA53-74 ~ 84XN	74 ~ 84	7	1	239
GYTA53-86 ~ 96XN	86 ~ 96	8	0	239
GYTA53-98 ~ 108XN	98 ~ 108	9	1	275
GYTA53-110 ~ 120XN	110 ~ 120	10	0	275
GYTA53-122 ~ 132XN	122 ~ 132	11	1	312
GYTA53-134 ~ 144XN	134 ~ 144	12	0	312
GYTA53-146 ~ 216XN	146 ~ 216	13 ~ 18	5 ~ 0	312

Suhu Penyimpanan/Operasi: -40 ℃ -+70 ℃

Ciri -ciri optik

Jenis serat	Pelemahan (+20 ℃）				Jalur lebar		Aperture berangka	Panjang gelombang cut-off kabel λcc
Jenis serat	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Aperture berangka	Panjang gelombang cut-off kabel λcc
G.652	---	---	≤0.36db/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125μm	≤3.0db/km	≤1.0db/km	---	---	≥500mHz · km	≥500mHz · km	0.200 ± 0.015 sudah	---
62.5/125μm	≤3.3db/km	≤1.0db/km	---	---	≥200MHz · km	≥500mHz · km	0.275 ± 0.015 sudah	---

Catatan:

a. Akhiran xn menandakan jenis serat

b. Pengaturan warna serat dan tiub ditentukan dalam jadual pengenalan warna

c. Kabel gentian optik bersenjata tiub longgar yang terkandas tidak boleh disimpan di persekitaran luaran lebih dari 6 bulan untuk memastikan keadaan kabel yang baik

Permohonan: Saluran/udara/langsung dikebumikan
