Tiub Longgar Terkandas Bukan Logam Kekuatan Ahli Kabel Gentian Optik Tidak Berperisai

Struktur kabel gentian optik bukan perisai anggota kekuatan bukan logam yang terkandas adalah untuk meletakkan gentian optik 250μm ke dalam tiub longgar yang diperbuat daripada bahan modulus tinggi, dan tiub longgar diisi dengan sebatian kalis air. Pusat teras kabel ialah FRP, dan tiub longgar (dan tali pengisi) dipintal di sekeliling FRP untuk membentuk teras kabel padat dan bulat. Jurang dalam teras kabel diisi dengan pengisi penyekat air. Lapisan sarung polietilena dipicit di luar teras kabel untuk membentuk kabel.

Hantar Pertanyaan

Penerangan Produk

TheTiub Longgar Terkandas Bukan Logam Kekuatan Ahli Kabel Gentian Optik Tidak Berperisaiterdiri daripada gentian optik 250μm yang dimasukkan ke dalam tiub longgar yang diperbuat daripada bahan modulus tinggi, diisi dengan sebatian kalis air. Teras kabel berpusat pada anggota kekuatan FRP bukan logam, di sekelilingnya tiub dan pengisi longgar terkandas secara heliks untuk membentuk teras bulat yang padat. Pengisi penyekat air menduduki sebarang celah, dan sarung polietilena luar melindungi struktur kabel.

Ciri-ciri Utama

Prestasi mekanikal dan suhu yang kuat
Bahan tiub longgar dengan rintangan hidrolisis yang tinggi dan kekuatan tegangan
Kompaun pengisian tiub khas untuk perlindungan gentian kritikal
Rintangan penghancuran digabungkan dengan reka bentuk yang fleksibel untuk pemasangan
Langkah kedap air yang komprehensif: Anggota pusat FRP, sebatian pengisian tiub, pengisian teras 100%
Pematuhan piawai: YD/T 901 dan IEC 60794-1

Spesifikasi Teknikal

Kiraan Gentian Optik: Berbilang konfigurasi tersedia (cth., 6-144 gentian)
Jenis Gentian: Mod tunggal atau berbilang mod 250μm
Bahan Tiub Longgar: Polimer modulus tinggi
Sebatian Pengisi: Gel penyekat air
Ahli Kekuatan: Rod FRP bukan logam
Sarung Luar: Polietilena (PE)
Suhu Operasi: -40°C hingga +70°C
Jejari Lentur Minimum: 20× diameter kabel (di bawah beban)

Aplikasi

Kabel ini digunakan secara meluas dalam:

Pengendali telekomunikasi untuk rangkaian tulang belakang dan akses
Sistem penghantaran isyarat radio dan televisyen
Penghantaran data rangkaian kawasan setempat (LAN).
Sambungan bahagian hadapan industri dalam projek kuasa, rel dan lebuh raya
Projek kejuruteraan dan infrastruktur berskala besar lain

Kelebihan

Reka bentuk bukan logam tahan lama mengurangkan risiko kakisan dan menjadikan kabel lebih ringan
Struktur terkandas padat meningkatkan kekuatan tegangan dan fleksibiliti
Bahan penyekat air memastikan kebolehpercayaan yang tinggi dalam persekitaran lembap atau basah
Keserasian dengan pelbagai kaedah pemasangan, termasuk saluran dan penggunaan udara
Prestasi terbukti merentas projek domestik dan antarabangsa, disokong oleh pengalaman pembuatan Orientalfiber

Soalan Lazim

S: Bolehkah kabel ini digunakan dalam pemasangan luar?: J: Ya, sarung PE dan sebatian penyekat air menjadikannya sesuai untuk pengebumian terus dan penempatan saluran di luar rumah.
S: Berapa banyak gentian boleh dikonfigurasikan?: A: Kabel boleh disesuaikan daripada 6 hingga 144 gentian bergantung pada keperluan projek.
S: Adakah kabel termasuk komponen logam?: J: Tidak, ahli kekuatan adalah FRP bukan logam, meminimumkan masalah berat dan kakisan.
S: Adakah ia serasi dengan peralatan optik standard?: J: Ya, gentian 250μm dan reka bentuk tiub longgar standard memastikan keserasian dengan kaedah splicing dan penamatan konvensional.

Piawaian

Kabel GYFTY mematuhi Standard YD/T 901 serta IEC 60794-1

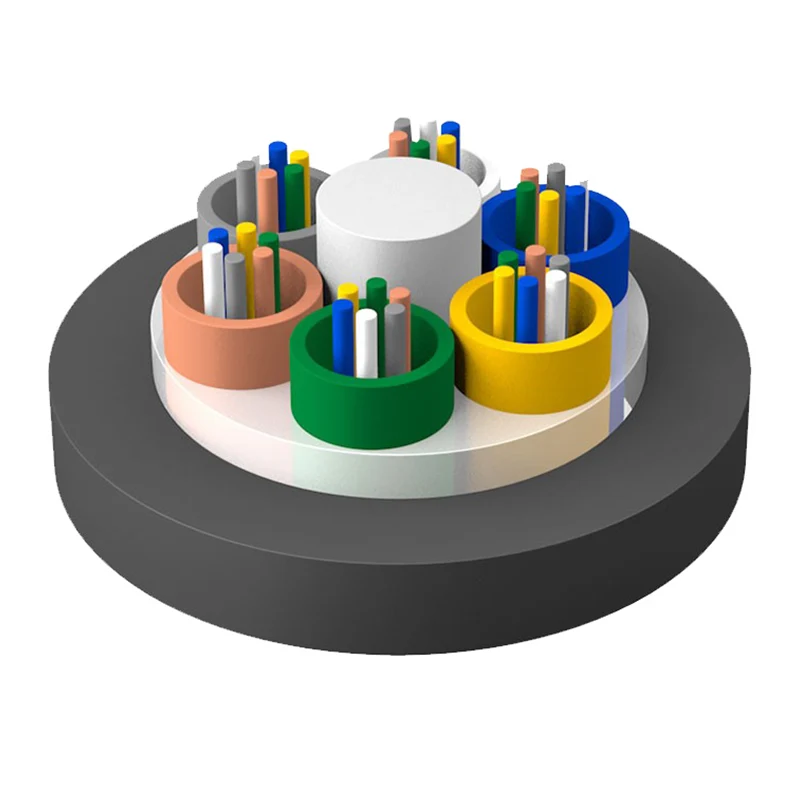

Lukisan Struktur

1.Serat

2.Kompaun Pengisian Tiub

3. Tiub Longgar

4. Kompaun Pengisian Kabel

5.Ahli Kekuatan FRP

6. Sarung PE

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Parameter Teknikal

Jenis Kabel (Ditambah sebanyak 2 gentian)	Kiraan Serat	tiub	Pengisi	Berat Kabel (Ruj) (kg/km)	Kekuatan Tegangan Jangka Panjang/Pendek (N)	Rintangan Hancur Jangka Panjang/Pendek (N/100mm)	Jejari Lentur Statik/Dinamik (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Suhu Penyimpanan/Kendalian: -40℃-+70℃

Ciri-ciri Optik

Jenis Gentian	Pelemahan （+20℃）				Lebar jalur		Bukaan Berangka	Kabel Cut-off Panjang Gelombang λcc
Jenis Gentian	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Bukaan Berangka	Kabel Cut-off Panjang Gelombang λcc
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015 NA	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015 NA	---
