Tiub longgar (dan tali pengisian) dipintal di sekitar teras tetulang pusat untuk membentuk teras kabel padat dan bulat, dan jurang dalam teras kabel dipenuhi dengan pengisi penyekat air. Selepas pita aluminium bersalut plastik (APL) dibungkus longitudinal, sarung dalaman polietilena diekstrusi, dan selepas pita keluli bersalut plastik (PSP) dibungkus secara longitudinal, sarung luar polietilena diseksa untuk membentuk kabel.
Prestasi mekanikal dan suhu yang baik
Tiub longgar kekuatan tinggi iaitu tahan hidrolisis
Kompaun pengisian tiub khas memastikan perlindungan kritikal serat
Rintangan dan fleksibiliti menghancurkan
Langkah -langkah berikut diambil untuk memastikan kedap air kabel:
-Single serat bertetulang plastik sebagai ahli kekuatan pusat
-Kompaun pengisian tiub
-100% pengisian teras kabel
-Apl kelembapan halangan
-PSP meningkatkan kelembapan-bukti
-bahan menyekat air
Kabel GYFTA53 mematuhi standard YD/T 901 serta IEC 60794-1.

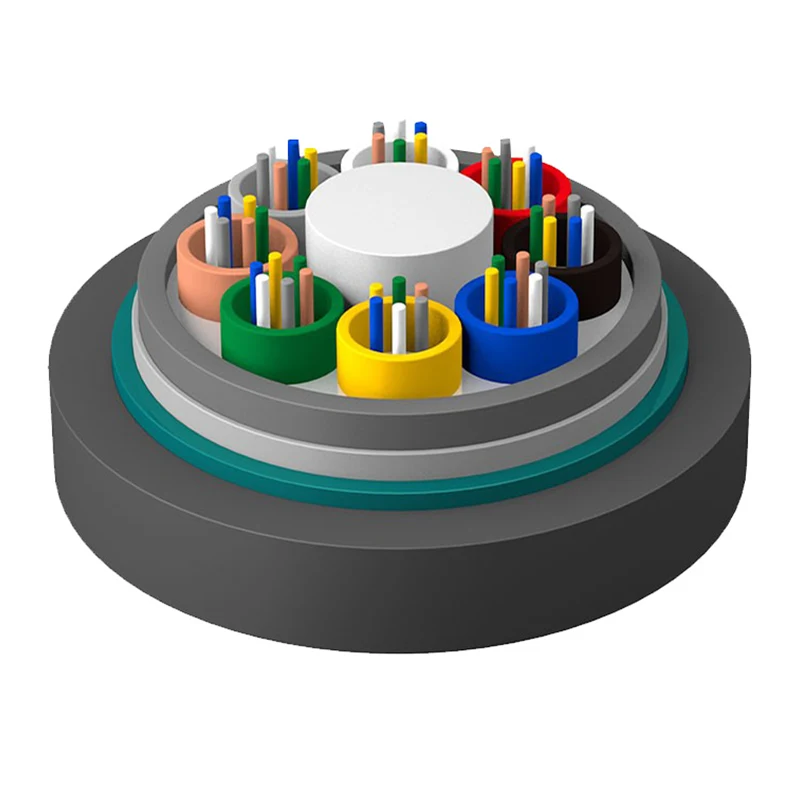

1.fibre
Kompaun pengisian 2.Tube
3. Tube Loose
4. Pengisian Pengisian
5.apl
6.PE Sarung dalaman
7. Bahan menyekat air
8.PSP
9.FRP Kekuatan Ahli
10.PE Sarung luar
|
Jenis Kabel (Meningkat sebanyak 2 serat) |
Kiraan serat |
Tiub |
Pengisi |
Berat Kabel (Ref) (kg/km) |
Kekuatan tegangan Jangka panjang/pendek (N) |
Rintangan menghancurkan Jangka panjang/pendek (N/100mm) |
Jejari lentur Statik/dinamik (mm) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
GYFTA53-26 ~ 30XN |
26 ~ 30 |
5 |
3 |
228 |
|||
|
GYFTA53-32 ~ 36XN |
32 ~ 36 |
6 |
2 |
228 |
|||
|
GYFTA53-38 ~ 42XN |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
GYFTA53-62 ~ 72XN |
62 ~ 72 |
6 |
2 |
240 |
|||
|
GYFTA53-74 ~ 84XN |
74 ~ 84 |
7 |
1 |
240 |
|||
|
GYFTA53-86 ~ 96XN |
86 ~ 96 |
8 |
0 |
240 |
|||
|
GYFTA53-98 ~ 108XN |
98 ~ 108 |
9 |
1 |
276 |
|||
|
GYFTA53-110 ~ 120XN |
110 ~ 120 |
10 |
0 |
276 |
|||
|
GYFTA53-122 ~ 132XN |
122 ~ 132 |
11 |
1 |
326 |
|||
|
GYFTA53-134 ~ 144XN |
134 ~ 144 |
12 |
0 |
326 |
Suhu Penyimpanan/Operasi: -40 ℃ -+70 ℃
|
Jenis serat |
Pelemahan (+20 ℃） |
Jalur lebar |
Aperture berangka |
Panjang gelombang cut-off kabel λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
≤0.22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40db/km |
≤0.23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125μm |
≤3.3db/km |
≤1.2db/km |
--- |
--- |
≥500mHz · km |
≥500mHz · km |
0.200 ± 0.015 sudah |
--- |
|
62.5/125μm |
≤3.5db/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500mHz · km |
0.275 ± 0.015 sudah |
--- |
Catatan:
a. Akhiran xn menandakan jenis serat
b. Pengaturan warna serat dan tiub ditentukan dalam jadual pengenalan warna
c. Kabel tidak boleh menyimpan di persekitaran luaran lebih dari 6 bulan untuk memastikan keadaan kabel yang baik
