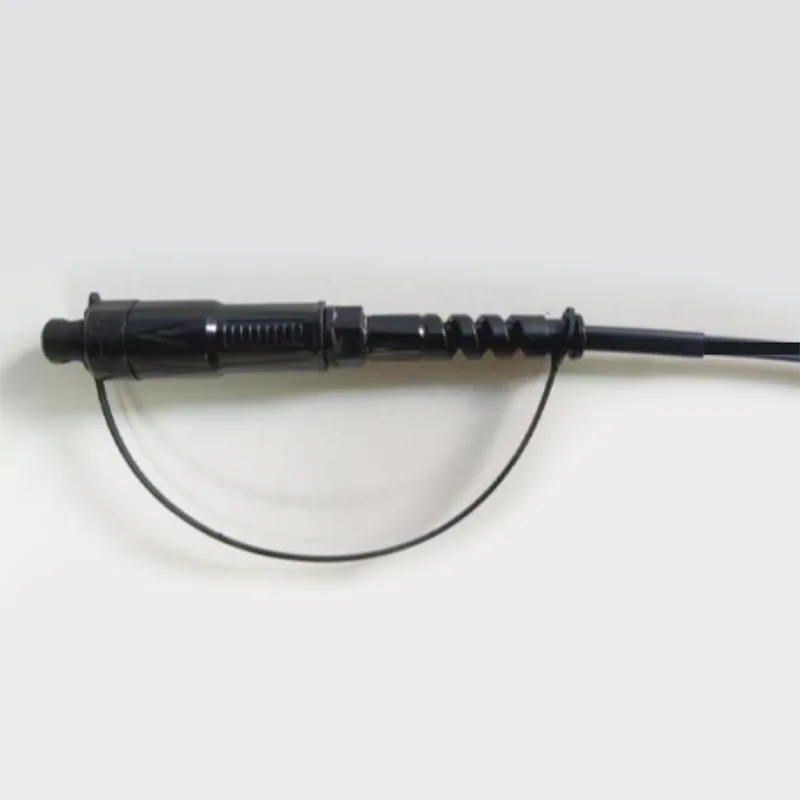

Ф5mm kabel kalis air mini sc/apc penyambung tampalan optik

Permohonan:● Sistem FTTX/FTTH● Aplikasi Ethernet● Pautan CATV● Pengagihan isyarat optik● Rangkaian Optik Pasif (PON)● Aplikasi tulang belakang, mendatar dan riser● Kotak terminal drop preterminated● Kawasan luaran; Persekitaran yang kerasCiri -ciri:● Kerugian penyisipan yang rendah, kehilangan pulan......

Hantar Pertanyaan

Penerangan Produk

Permohonan:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Pautan CATV

● Pengagihan isyarat optik

● Rangkaian Optik Pasif (PON)

● Aplikasi tulang belakang, mendatar dan riser

● Kotak terminal drop preterminated

● Kawasan luaran; Persekitaran yang keras

Ciri -ciri:

● Kerugian penyisipan yang rendah, kehilangan pulangan yang tinggi.

● Baik dalam kebolehulangan dan pertukaran.

● Penyisipan 100%, kehilangan pulangan, muka akhir dan.

● Pemeriksaan gangguan.

● Ketahanan mekanikal yang sangat baik.

● Mematuhi Telcordia GR-326-Core.

● Memastikan prestasi tinggi dan kebolehpercayaan dalam pengurusan kabel optik.

● Pemasangan dan konfigurasi semula yang cepat dan mudah.

● Pengendalian mudah, tidak memerlukan alat khas.

● IP68 kalis air.

Spesifikasi Teknikal:

Pembinaan	Unit	Penerangan
Kiraan serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30
Kerugian pulangan	db	≥ 60
Jenis Sambungan		SC/APC
Ferrule		Seramik
Kitaran sambungan		500
Warna jaket kabel		Hitam
Diameter luar kabel	mm	5.0 ± 0.2
Mod serat		Mod tunggal: G657A2
Bahan jaket kabel		HDPE
Berat kabel	Kg/km	35 (lebih kurang）
Kandungan percetakan		Boleh disesuaikan
Panjang	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 atau disesuaikan (Toleransi: ± 1.0m)
Jenis penyambung		Input: Accord H optik mini sc
Jenis penyambung		Output: Accord SC/APC konvensional
Daya tarikan (paksi antara kabel dan penyambung)	N	200
Gred kalis air		Input: IP68
Suhu operasi	℃	-40 ° C ~ +70 ℃
Suhu penyimpanan	℃	-40 ° C ~ +70 ℃

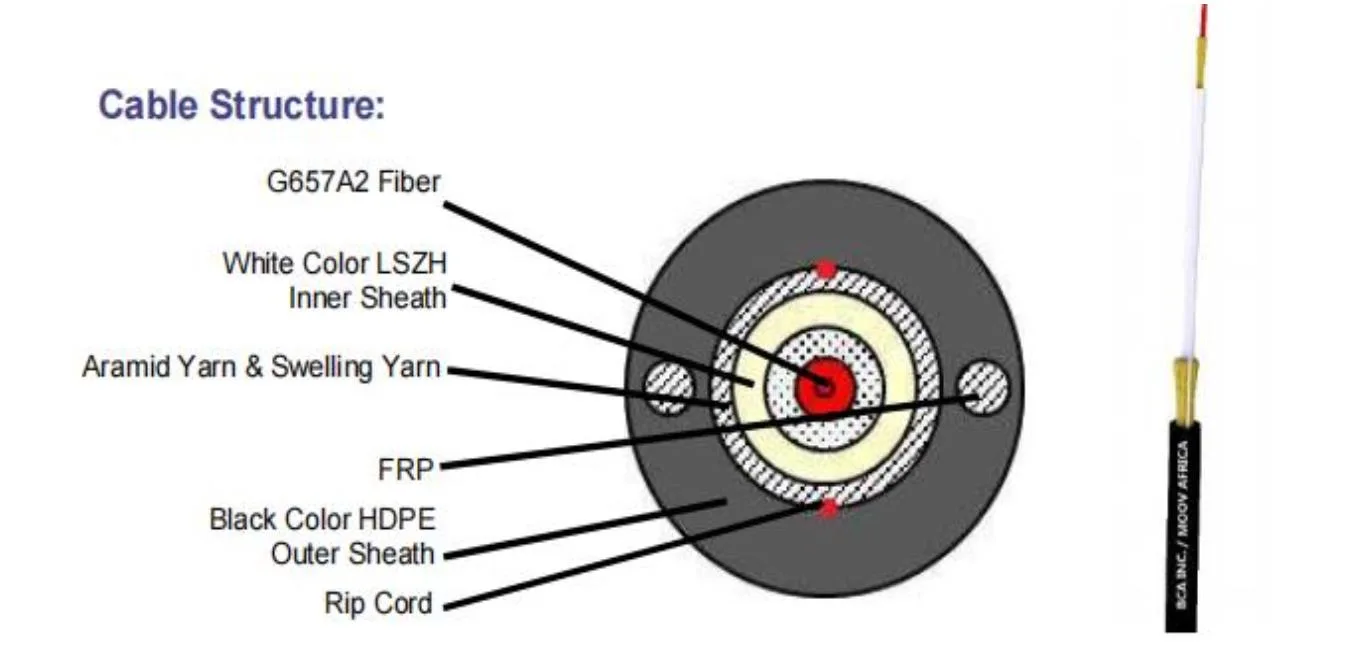

Pembinaan Kabel:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Struktur Kabel:

Item	Kandungan	Spesifikasi
Serat penampan yang ketat	Nombor	1
	Jenis	G.657A2
	Bahan	Lszh
	Warna penampan yang ketat	Putih
	Diameter (mm)	0.90 ± 0.05
Ahli kekuatan 1	Bahan	Benang Aramid
Sarung dalaman	Diameter (mm)	2.8 ± 0.2
	Ketebalan (mm)	0.25 ± 0.1
	Warna	Putih
	Bahan	Lszh
Ahli kekuatan 2	Bahan	Frp
Ahli kekuatan 2	Kuantiti	0.5*2
Ahli kekuatan 3	Bahan	Benang Aramid + Air Menyekat Benang Kaca
Kord rip	Spesifikasi dan warna	600d merah
Sarung luar	Bahan	HD
	Diameter (mm)	5.0 ± 0.2
	Ketebalan (mm)	1.1 ± 0.1
	Warna	Hitam
Kabel weigth	Kg/km	35 ± 3
Ketegangan	N	400 (jangka panjang)
Ketegangan	N	800 (jangka pendek)
Menghancurkan	N/10cm	200 (jangka panjang)
Menghancurkan	N/10cm	1000 (jangka pendek)
Min. Bend Radius	mm	10xd (statik)
Min. Bend Radius	mm	20XD (dinamik)
Julat suhu operasi:		-20 ℃ hingga +60 ℃
Julat suhu penyimpanan / pengangkutan:		-20 ℃ hingga +60 ℃

Serat optik:

Semua ciri-ciri serat kabel (serat kabel siap) hendaklah, sekurang-kurangnya, mengikut cadangan ITU-T G.657A2 dan hendaklah seperti berikut.

Item	Spesifikasi
Jenis serat	Mod tunggal
Bahan serat	Silika doped
Pekali pelemahan @ 1310 nm @ 1383nm	≤ 0.36 dB/km ≤ 0.36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Selepas pembentukan kabel @ 1310 nm @ 1550nm	≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km
Panjang gelombang cut-off kabel	≤ 1260 nm
Panjang gelombang sifar	1300 ~ 1324 nm
Cerun sifar-penyebaran	≤ 0.092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Penyebaran kromatik @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm km) ≤18.0 ps/(nm km) ≤22 ps/(nm km)
Diameter medan mod @ 1310 nm	8.5-9.3um
Kesalahan konsentrik teras / berpakaian	≤ 0.5 satu
Diameter pelapisan	125.0 ± 0.7 satu
Pelapisan tidak bulat	≤5%
Diameter salutan utama	242 ± 7 satu
Concentricity Salutan / Salutan Utama	≤10 μm
Lapisan tidak bulat	≤0.7%
Pelemahan dengan kehilangan lenturan kabel 1 putar 1 mandrel 7.5mm 10 bertukar 1 mandrel 15mm	1550nm ≤ δ 0.10 dB/km 1550nm ≤ δ 0.03 dB/km

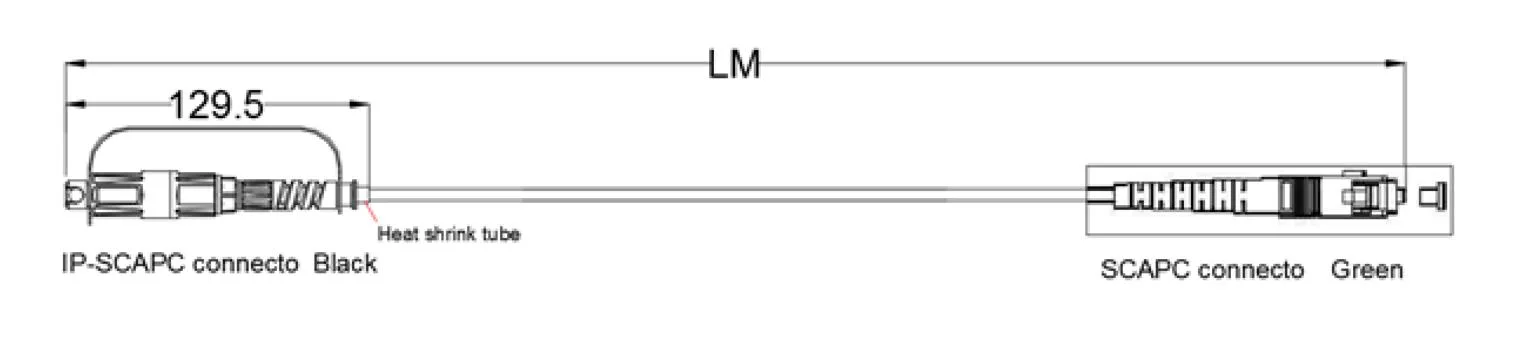

Lukisan dimensi:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pakej:

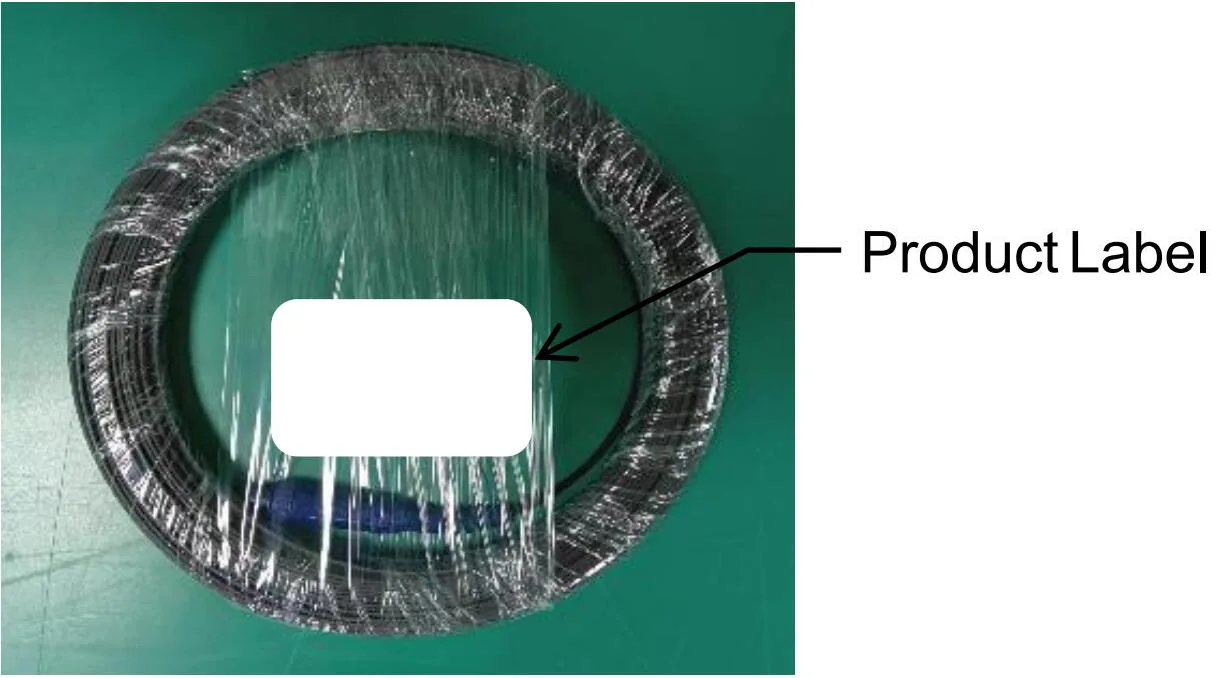

Gegelung gegelung gentian:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Keperluan Pek:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
