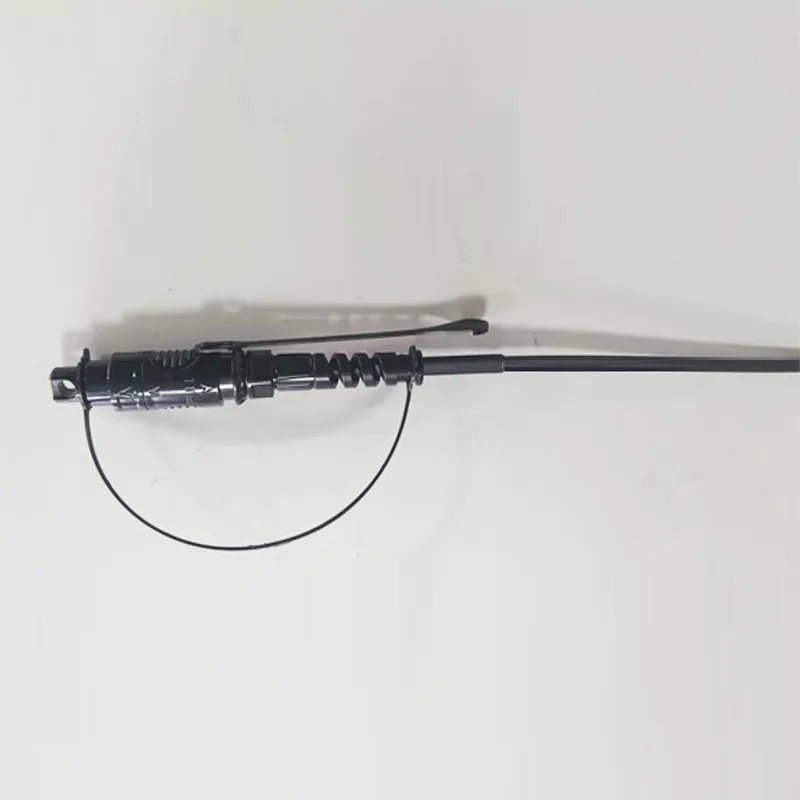

φ5mm kabel bulat kalis air YOFC SC/APC PATCH PATCH PATCH

Permohonan:● Sistem FTTX/FTTH● Aplikasi Ethernet● Pautan CATV● Pengagihan isyarat optik● Rangkaian Optik Pasif (PON)● Aplikasi tulang belakang, mendatar dan riser● Kotak terminal drop preterminated● Kawasan luaran; Persekitaran yang kerasCiri -ciri:● Kerugian penyisipan yang rendah, kehilangan pulan......

Hantar Pertanyaan

Penerangan Produk

Permohonan:

● Sistem FTTX/FTTH

● Aplikasi Ethernet

● Pautan CATV

● Pengagihan isyarat optik

● Rangkaian Optik Pasif (PON)

● Aplikasi tulang belakang, mendatar dan riser

● Kotak terminal drop preterminated

● Kawasan luaran; Persekitaran yang keras

Ciri -ciri:

● Kerugian penyisipan yang rendah, kehilangan pulangan yang tinggi.

● Baik dalam kebolehulangan dan pertukaran.

● Penyisipan 100%, kehilangan pulangan, muka akhir dan.

● Pemeriksaan gangguan.

● Ketahanan mekanikal yang sangat baik.

● Mematuhi Telcordia GR-326-Core.

● Memastikan prestasi tinggi dan kebolehpercayaan dalam pengurusan kabel optik.

● Pemasangan dan konfigurasi semula yang cepat dan mudah.

● Pengendalian mudah, tidak memerlukan alat khas.

● IP68 kalis air.

1. Spesifikasi Teknikal Kord Patch

Pembinaan	Unit	Penerangan
Kiraan serat		Simplex
Panjang gelombang	nm	1310/1550
Kehilangan penyisipan	db	≤0.30 (tipikal: 0.15)
Kerugian pulangan	db	≥ 55
Jenis Sambungan		SC/APC
Ferrule		Seramik
Kitaran sambungan		500
Warna jaket kabel		Hitam
Diameter luar kabel	mm	5.0 ± 0.2
Mod serat		Mod tunggal: G657A1 atau G657A
Bahan jaket kabel		HDPE
Berat kabel	Kg/km	22 (Lebih kurang）
Kandungan percetakan		Boleh disesuaikan
Panjang	m	50 atau disesuaikan (Toleransi: ± 0.5m)

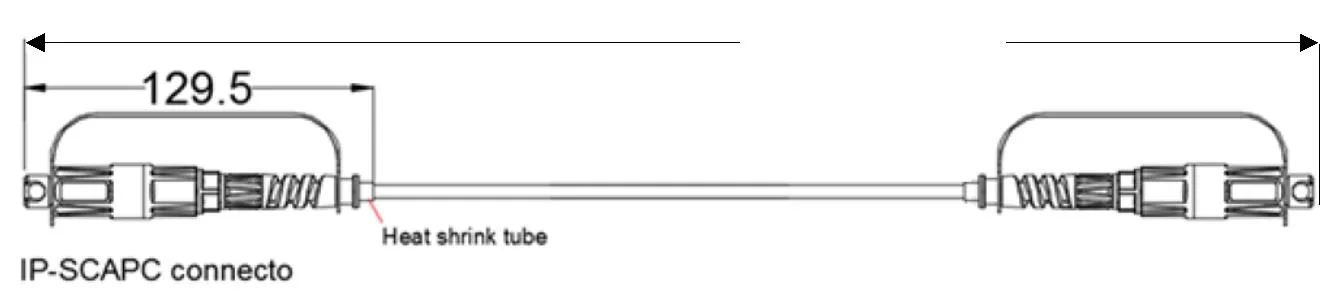

Jenis penyambung		Input: Acord H Optic SC/APC
Jenis penyambung		Output: Acord H Optic SC/APC
Daya tarikan (paksi antara kabel dan penyambung)	N	200
Gred kalis air		IP68
Suhu operasi	℃	-25 ° C ~ +70 ℃
Suhu penyimpanan	℃	-25 ° C ~ +70 ℃

2. Kabel Cross-Section

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Saiz struktur kabel

Item	Kandungan	Spesifikasi
Serat penampan yang ketat	Nombor	1
	Jenis	G.657A1 atau G.657A2
	Warna	Biru
	Bahan	Lszh
	Diameter (mm)	0.90 ± 0.05
Sarung dalaman	Diameter (mm)	2.8 ± 0.2
	Ketebalan (mm)	0.25 ± 0.05
	Warna	Putih
	Bahan	Lszh
Ahli kekuatan 1	Bahan	Terpaku frp
Ahli kekuatan 1	Kuantiti	0.5*2
Ahli kekuatan 2	Bahan	Benang Aramid + Air Menyekat Benang Kaca
Kord rip	Nombor	1
Kord rip	Warna	Merah
Sarung	Bahan	HDPE
	Diameter (mm)	5.0 ± 0.2
	Ketebalan (mm)	1.1 ± 0.1
	Warna	Hitam
Kabel weigth	Kg/km	22 ± 3
Jubin (n)		Jangka Panjang: 400n Jangka Pendek: 800 N
Min. Jejari lentur		15xd (statik); 30XD (dinamik)
Julat suhu operasi:	℃	-25 ℃ hingga +70 ℃
Julat suhu penyimpanan / pengangkutan:	℃	-25 ℃ hingga +70 ℃
Julat suhu pemasangan:	℃	-25 ℃ hingga +70 ℃
